同轴阶梯式圆柱传感探测构件结构设计

项目分类:传感器 发布时间:2022-04-11 ID:605068
  • 同轴阶梯式圆柱传感探测构件结构设计
  • 同轴阶梯式圆柱传感探测构件结构设计
  • 同轴阶梯式圆柱传感探测构件结构设计

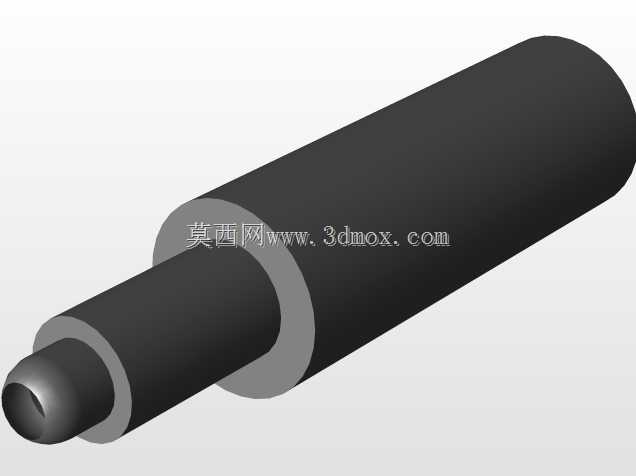

  在工业自动化检测、流体管路参数监测、小型机电设备状态感知的场景里,这类同轴阶梯式圆柱传感构件是接触式探测、介质参数采集环节里的核心适配部件,很多一线做设备改造、传感单元选型的结构工程师,在做安装空间校核的时候,最先关注的就是这类构件的阶梯段尺寸差、同轴度公差,以及端部探测面的安装配合边界。从实际使用场景来看,这类构件常被嵌入到设备的安装基座孔位中,大直径圆柱段作为安装定位基准,和基座的安装孔采用过渡配合,配合段的长度刚好覆盖基座壁厚,既不会因为配合段过长导致装配卡滞,也不会因为配合段过短出现安装后晃动、探测轴线偏移的问题。中间的环形凸台是安装限位结构,装配时凸台端面和基座安装面完全贴合,

  不需要额外加装定位轴套就能保证轴向安装尺寸的一致性,批量装配的时候能省掉不少逐件调整位置的工时。小直径的伸出段是探测功能端,端部的内凹弧面是传感探测面,根据实际搭载的传感芯体不同,这个端面可以接触被测工件表面做位移检测,也可以伸入管路内部接触流体介质做压力、温度参数采集,内凹的弧面设计能避免探测面和被测件硬接触时出现应力集中,减少长期使用后的端面磨损变形,延长构件的整体使用寿命。做这个构件的三维结构设计时,最先敲定的是各段圆柱的同轴度公差,因为如果各段轴线偏移量超过0.02mm,装配后探测端的轴线就会和安装基准出现偏角,直接导致检测数据出现系统误差,所以建模的时候所有圆柱特征都采用同一基准轴线生成,避免多基准建模带来的公差累积。

  各段的直径差是根据安装场景的受力情况确定的,大直径段的直径比安装孔公称尺寸大0.01-0.03mm,保证装配后的定位强度,中间凸台的直径比大直径段大4-6mm,刚好能覆盖安装孔周边的固定压片位置,不需要额外扩大基座的安装面加工范围,小直径伸出段的直径根据探测端的芯体尺寸确定,比芯体外径大0.5mm,预留出芯体封装的胶层空间,同时也不会因为直径过大占用过多的设备内部安装空间。从安装边界来看,这类构件的轴向总长度需要根据安装基座的壁厚、探测端需要伸入被测区域的深度共同确定,大直径段的长度和基座壁厚保持一致,凸台厚度控制在2-3mm,既保证限位强度,也不会因为凸台过厚导致构件整体重量增加,小直径伸出段的长度根据探测深度确定,

  伸出长度过长会导致构件在设备运行时出现共振,影响检测精度,伸出长度过短则无法到达被测区域,所以建模时会预留1-2mm的长度调整余量,方便后续根据实际装配情况做修配调整。表面处理方面,大直径安装段和凸台部分采用发黑处理,提升安装配合面的防锈能力,小直径伸出段和探测端面采用抛光处理,降低表面粗糙度,减少被测介质在探测面的附着残留,避免残留杂质影响检测精度。这类构件在实际选型替换时,不需要改动原有设备的安装孔位,只要各段直径、轴向长度和原有构件匹配,就能直接替换安装,对于设备维护、传感单元升级的场景来说适配性很强,很多做小型自动化设备、流体检测装置的结构工程师,在做传感安装结构设计时,都会优先参考这类同轴阶梯的结构形式,因为结构简单、定位可靠,加工难度低,普通的数控车床就能完成所有外形的加工,不需要额外的复杂工序,加工成本也能控制在合理范围内。在做三维建模的细节处理时,各段圆柱的衔接位置都做了0.2mm的圆角过渡,避免直角衔接处出现应力集中,防止构件在长期受振动的工况下出现衔接位置断裂的问题,端部探测面的内凹弧面和圆柱面的衔接位置也做了微小倒角,避免装配时锐边刮伤安装孔的内壁,破坏配合面的精度。
