乘用车多辐条铝合金轮毂结构设计

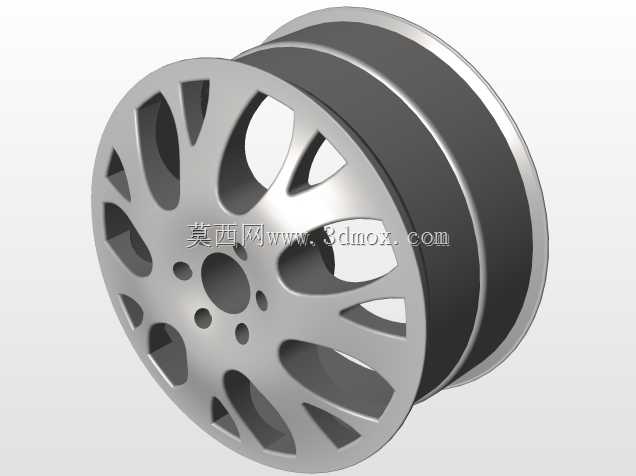

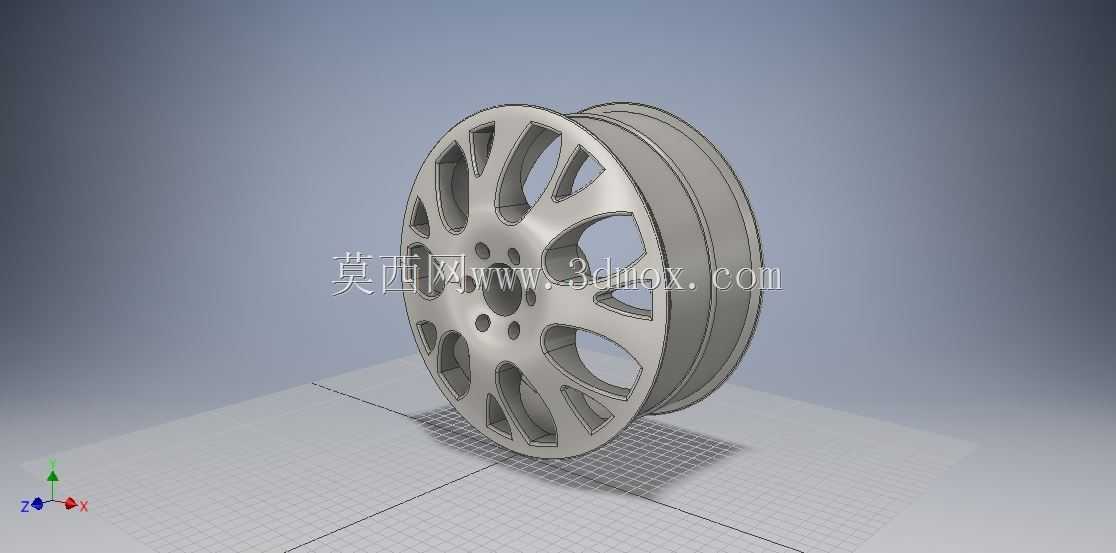

　　这款铝合金轮毂的设计首先围绕乘用车行走系统的实际工况展开，日常道路行驶中，轮毂需要承担整车垂直载荷传递、转向力矩输出、制动扭矩传导的核心作用，同时还要兼顾行驶过程中遇到的颠簸冲击、侧向过弯离心力、急加速急减速的交变载荷，所有结构参数的敲定都要先满足这些实际使用场景的强度要求。从结构布局来看，这款轮毂采用多组变截面辐条设计，辐条从中心安装盘位置向外缘轮辋平滑过渡，靠近中心的位置辐条截面厚度更大，用来分散螺栓安装点的集中应力，延伸到轮辋连接位置时截面逐渐收窄，在保证整体刚性的前提下尽可能降低非簧载质量，毕竟非簧载质量的降低能直接提升悬挂系统的响应速度，改善轮胎贴地性能，对整车操控性和乘坐舒适性都有直接影响。

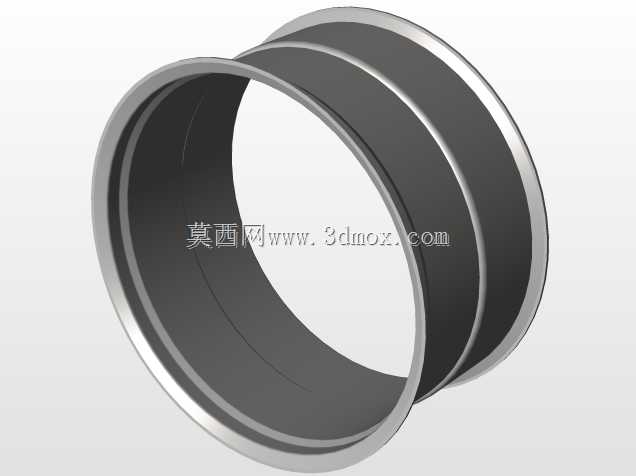

　　中心安装区域的设计严格匹配乘用车常规的螺栓孔布局，中心定位孔的尺寸公差需要和车轴轴头做到过渡配合，保证安装后轮毂的同轴度，避免高速行驶时出现车轮抖动的问题；螺栓孔周边做了局部加厚处理，分散螺栓紧固时的压应力，防止长期使用后螺栓孔位置出现塑性变形。轮辋部分的轮廓设计完全符合常规乘用车轮胎的装配标准，胎圈座的角度、轮缘的高度都严格对应民用子午线轮胎的安装尺寸，保证轮胎充气后能和轮辋紧密贴合，不会在行驶过程中出现轮胎脱圈的风险，同时轮辋内部的气门嘴安装位预留了足够的操作空间，方便后续轮胎装配时的气门嘴安装与充气操作。设计过程中需要重点考虑安装边界的匹配问题，轮毂的偏距参数直接决定了车轮装车后相对于轮拱的内外位置，

　　偏距过大容易导致轮胎蹭到悬挂下摆臂或者减震器，偏距过小则会让轮胎突出轮拱，既不符合法规要求也容易在转向时蹭到轮眉内衬，这款轮毂的偏距设计适配主流紧凑级家用乘用车的悬挂几何参数，装车后不需要额外加装法兰盘就能匹配原厂刹车卡钳的空间，不会出现卡钳蹭辐条的问题。辐条上的镂空造型不是单纯的装饰作用，每一处镂空的位置都经过应力校核，避开了载荷传递的主要路径，在不降低整体结构强度的前提下，既能给刹车系统留出足够的散热空间——车辆连续制动时刹车卡钳和刹车盘会产生大量热量，镂空的辐条能让行驶中的气流直接穿过轮毂带走热量，降低刹车系统的热衰减风险，同时也能进一步减轻轮毂自身重量。轮缘位置做了加厚的防脱圈设计，

　　日常行驶中如果遇到轮胎快速亏气或者低速碾压路肩的情况，加厚的轮缘能在一定程度上避免轮胎从轮辋上脱落，提升极端情况下的行驶安全性；轮毂表面的过渡圆角全部做了圆滑处理，没有尖锐的棱角，一方面是避免应力集中导致的轮毂疲劳开裂，另一方面也能减少行驶过程中的风阻，同时降低后期表面处理（比如喷涂、抛光）的工艺难度。从实际装配的角度来看，这款轮毂的中心孔直径、螺栓孔分布圆直径都对应主流家用车型的参数，不需要额外加装变径圈就能直接安装，减少了装配环节的附加零件，也避免了变径圈长期使用老化松动带来的抖动风险；轮毂的整体重量控制在同尺寸铸造铝合金轮毂的合理区间，既不会因为过重增加油耗，也不会因为过度减重牺牲结构强度，完全能满足日常城市道路、常规非铺装路面的行驶强度要求。在结构校核的环节，需要重点模拟几个典型工况：一是垂直冲击工况，模拟车辆以一定速度驶过减速带或者路面坑洼时轮毂受到的瞬时冲击载荷，保证辐条和轮辋的连接位置不会出现断裂；二是扭转工况，模拟急加速和紧急制动时轮毂受到的扭矩载荷，检查螺栓孔周边和辐条根部的应力分布；三是侧向载荷工况，模拟高速过弯时车轮受到的侧向力，保证轮辋和辐条不会出现侧向变形。所有的壁厚设计都要兼顾铸造工艺的可行性，相邻壁厚的过渡要平缓，避免铸造过程中出现缩孔、缩松等缺陷，辐条和轮辋、中心盘的连接位置都做了圆弧过渡，减少铸造应力集中，提升成品率。
