教学用叶片式液压动力元件结构设计

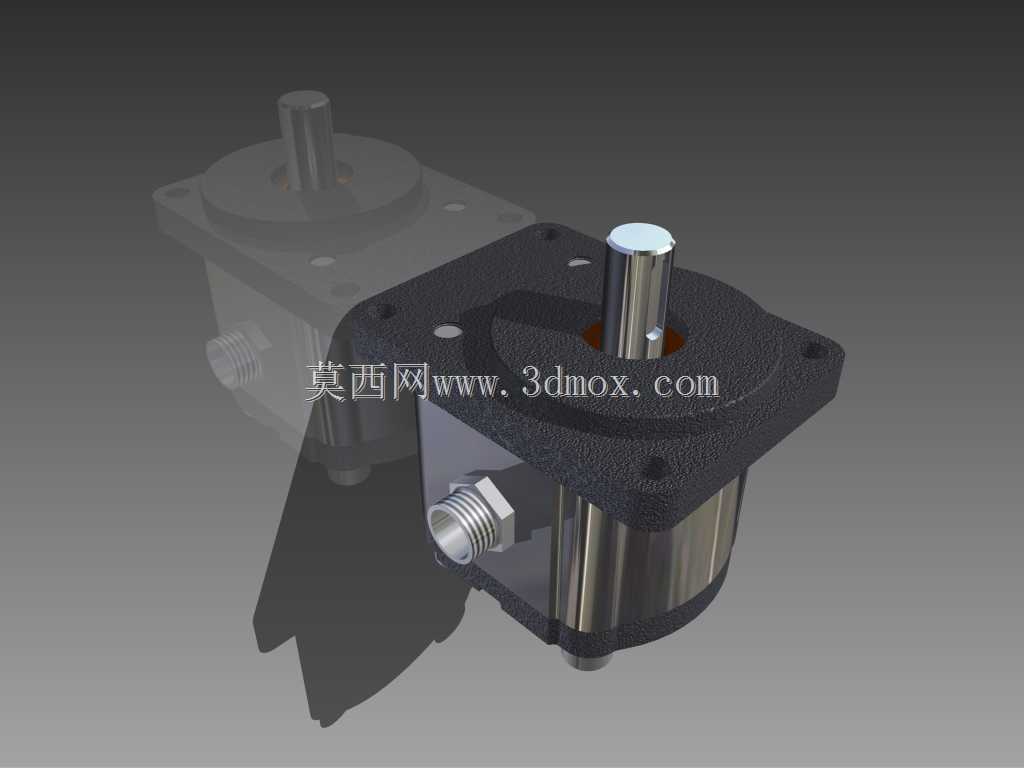

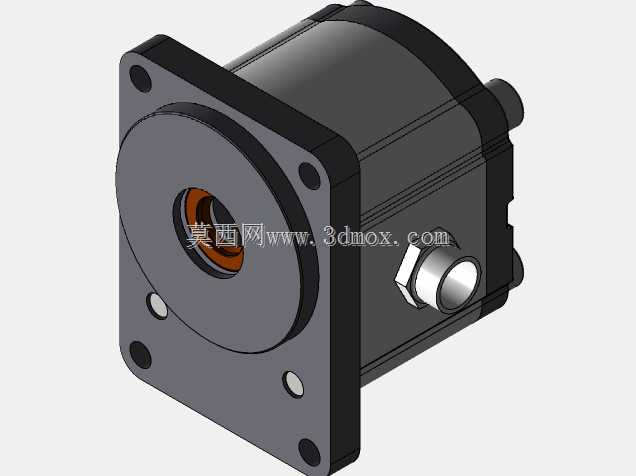

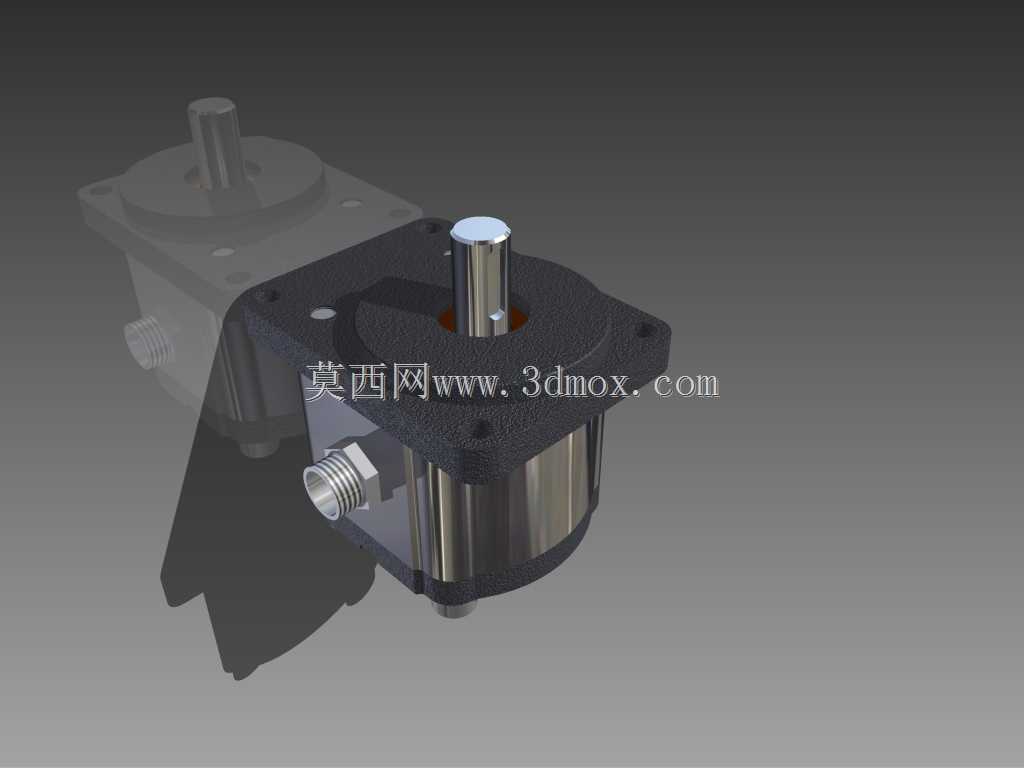

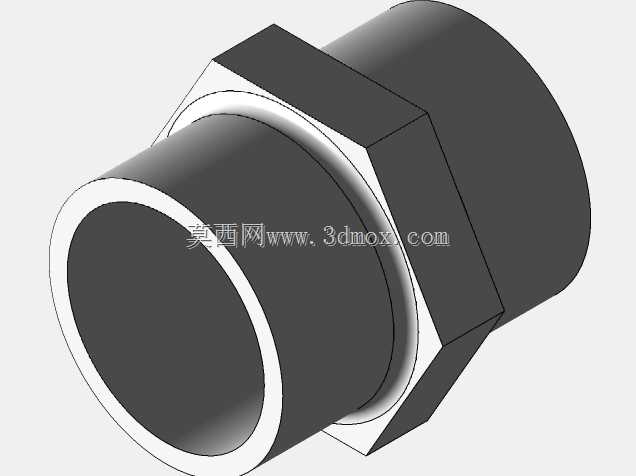

　　做这个结构的初衷，是给职业院校流体传动课程做可拆解的实训参照件，毕竟车间里在用的工业液压泵大多是封装完成的总成，学员很难直观看到内部配流盘、转子叶片、定子环的配合逻辑，拆一次还容易破坏密封件影响后续生产使用，单独做教学用的结构件就能规避这个问题。先从安装边界说起，这个泵体采用方形法兰安装面，四个安装孔的孔位公差按H7级精度预留，适配市面上多数实训台的安装面板，也能直接装在小型液压试验回路的台架上，轴向总长度控制在120mm以内，进出油口采用标准英制管螺纹接口，不用额外做转接头就能和常规液压油管快速对接，不会因为接口不匹配耽误实训课程的进度。从功能特性上看，这个结构参照的是中低压叶片泵的工作逻辑，

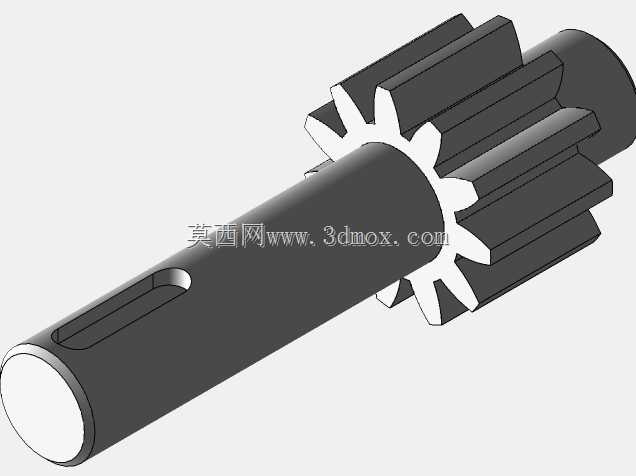

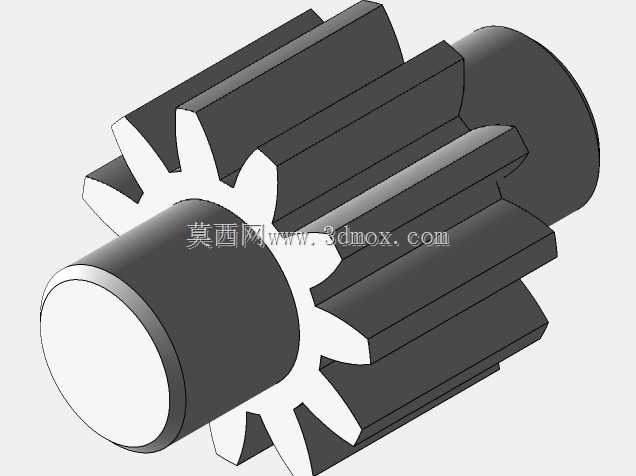

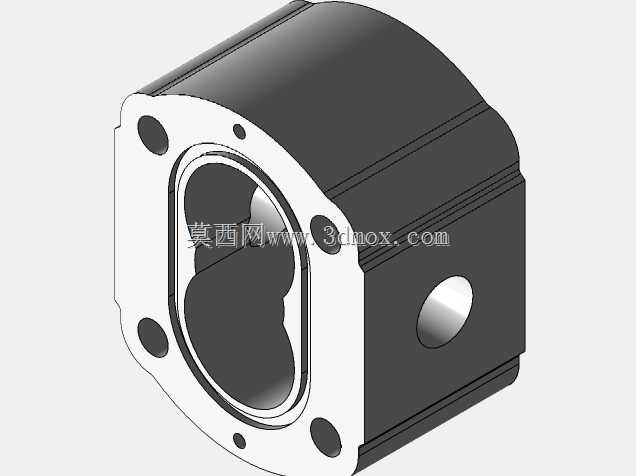

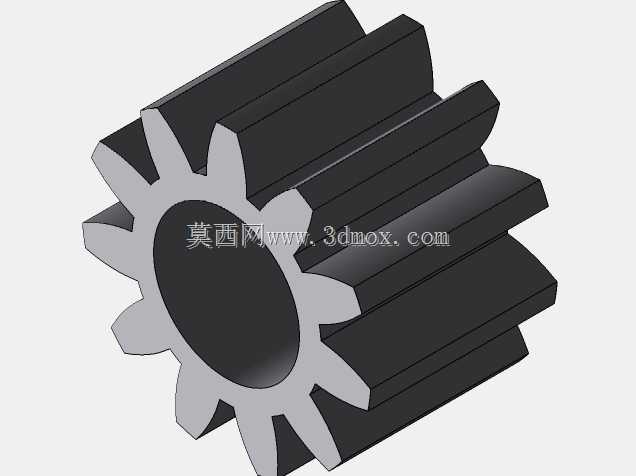

　　内部转子槽内的叶片可以随定子内曲面的轨迹做往复伸缩，相邻两个叶片、转子外圆、定子内曲面和两侧配流盘围成的密闭容积会随转子转动发生周期性变化，容积增大时完成吸油，容积减小时完成压油，能稳定输出6MPa以下的工作压力，足够支撑教学场景下的压力调节、流量测试、回路搭建等基础实训项目，不会因为压力过高带来实训安全隐患。设计思路上没有照搬工业量产泵的紧凑化封装逻辑，反而特意把各个配合部件的公差带做了适度放宽，各个零件之间的拆装阻力控制在单人用常规内六角扳手就能完成拆解的程度，学员可以在15分钟内完成整泵的拆解、零件识别、复装全流程，能快速建立起叶片泵的结构认知。考虑到教学场景下的反复拆装需求，泵体外壳采用了和工业泵一致的铸铁材质模拟，

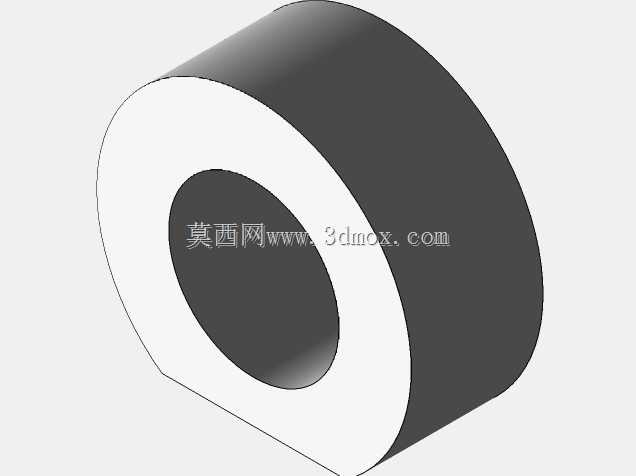

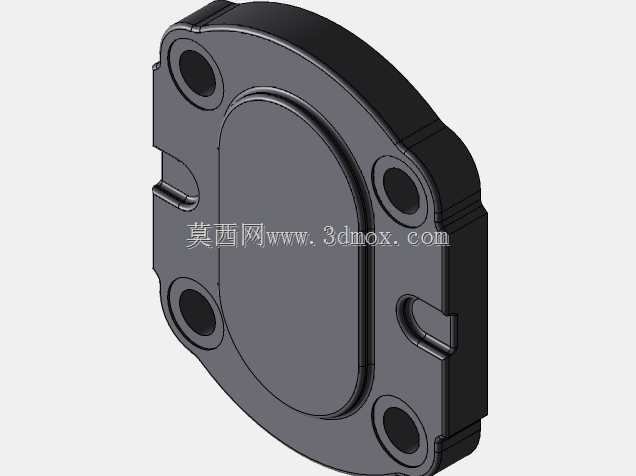

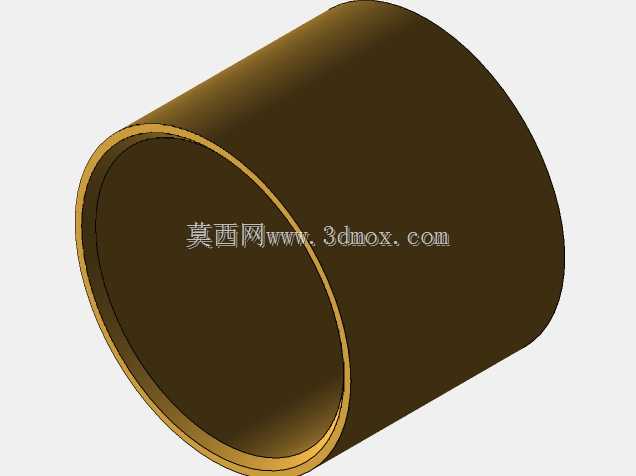

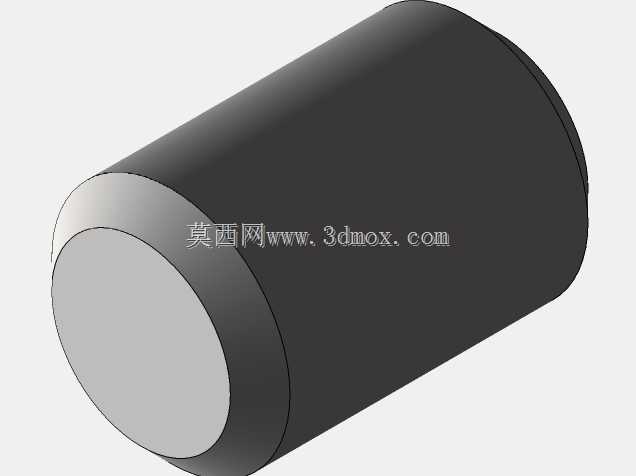

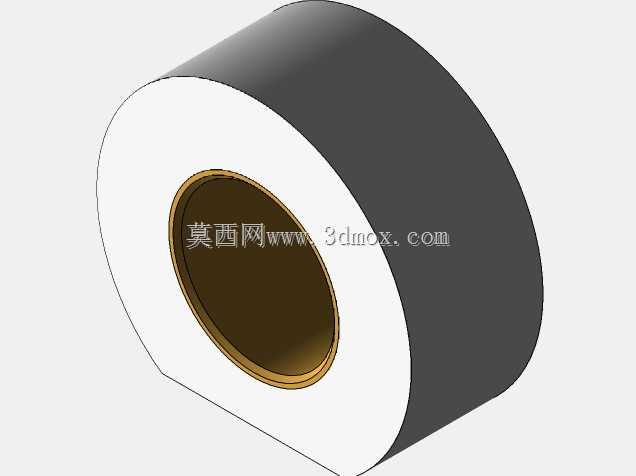

　　表面做了发黑处理模拟工业件的表面处理工艺，内部的叶片、转子、配流盘等易损件的配合面都做了圆角过渡，不会因为学员操作不熟练出现零件磕碰掉渣、刮伤配合面的问题，反复拆装几十次也不会出现配合间隙过大导致的泄压问题。实际应用场景里，除了职业院校的液压实训台，这个结构也能给刚接触液压系统的入门工程师做结构参照，不用去拆生产线上的在用泵就能搞清楚配流盘的配流窗口位置、叶片的倾角设计逻辑、定子曲线的过渡段设计这些核心结构点，能帮新人快速跨过液压元件结构认知的门槛。做结构建模的时候特意把各个零件的装配约束都按实际装配关系做了匹配，没有出现过约束或者欠约束的问题，转动转子的时候能直观看到叶片的伸缩动作、密闭容积的变化过程，

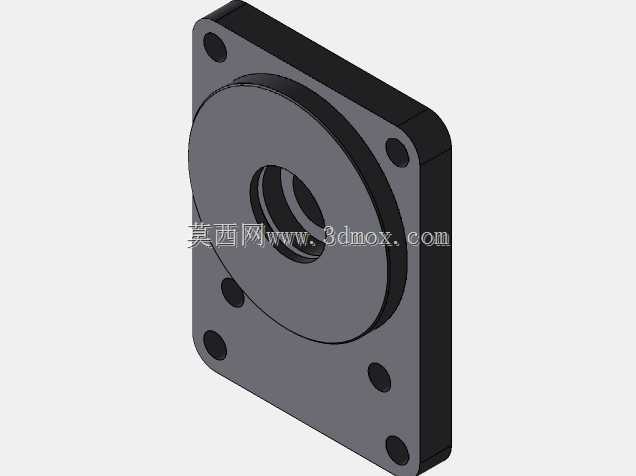

　　比二维原理图的展示效果直观很多。另外在安装定位的设计上，法兰面的定位止口尺寸按标准液压泵的止口尺寸做了等比例缩放，学员学完这个结构之后，接触工业现场的同类型液压泵时，能快速对应上安装定位的逻辑，不会出现学完实训件到了现场认不出工业件的脱节问题。进出油口的位置特意做了对称设计，不管是进油口接左侧还是右侧，都能通过调换配流盘的安装方向实现正常工作，方便教学过程中演示不同安装方向对泵吸油效率的影响，也能让学员理解配流盘和进出油口的对应匹配关系。
