空调翅片式换热散热结构设计

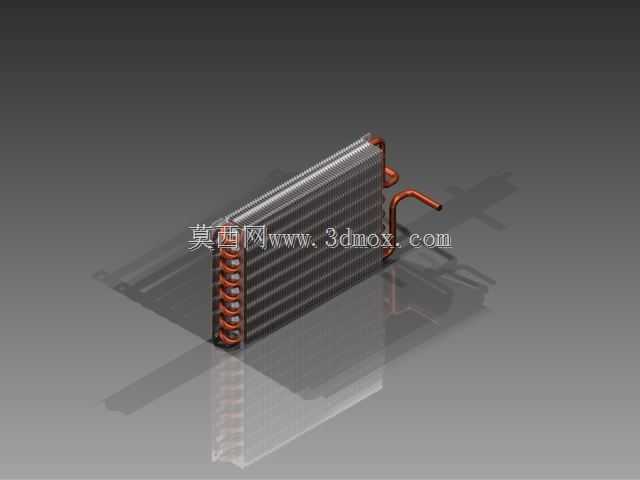

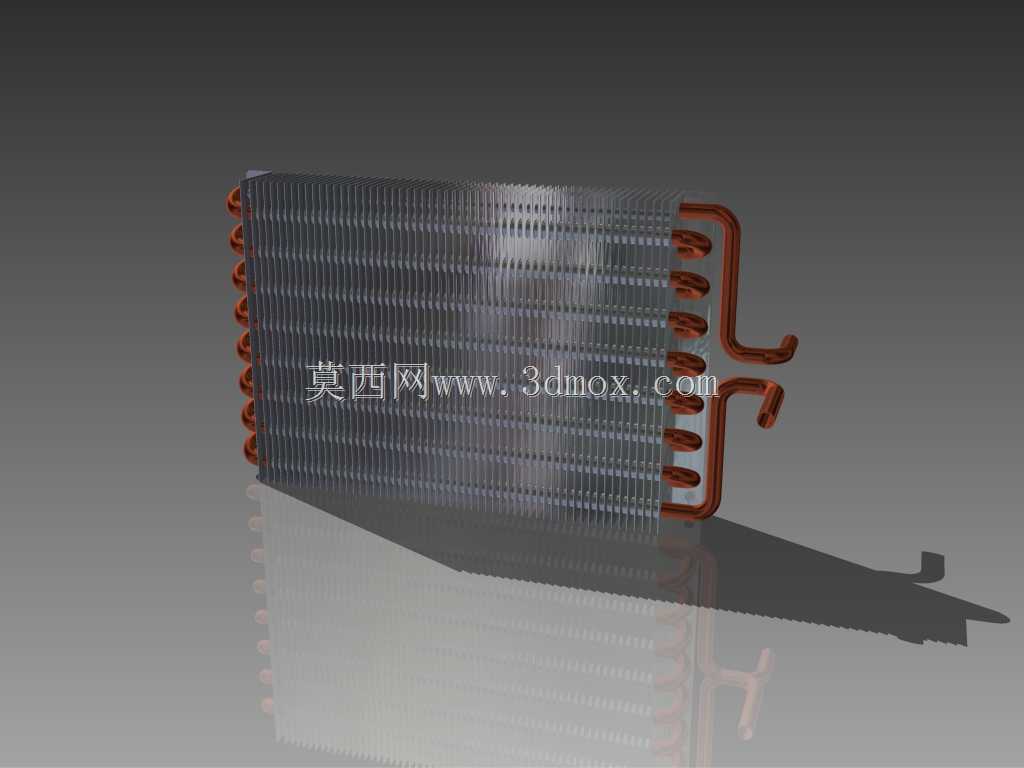

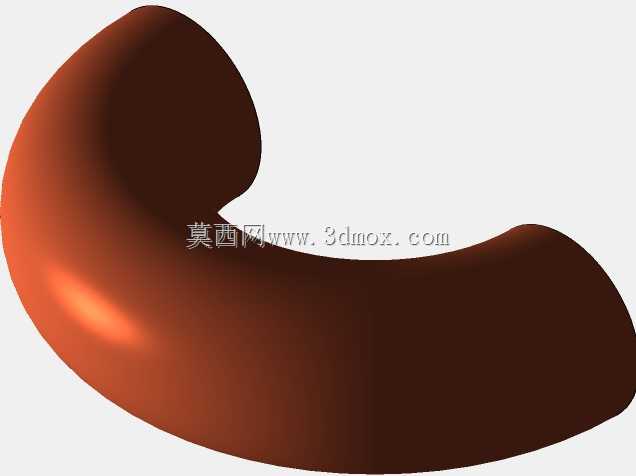

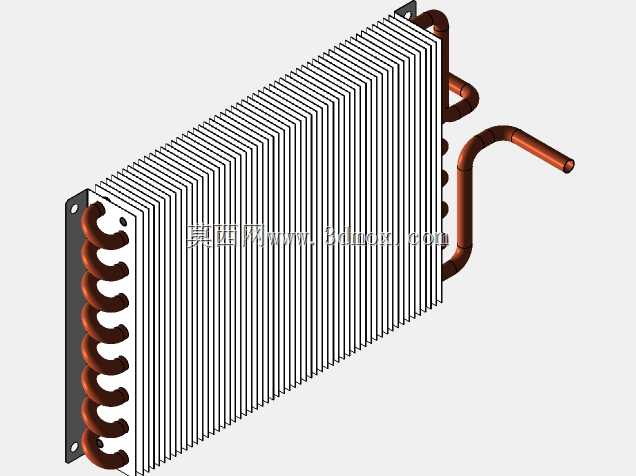

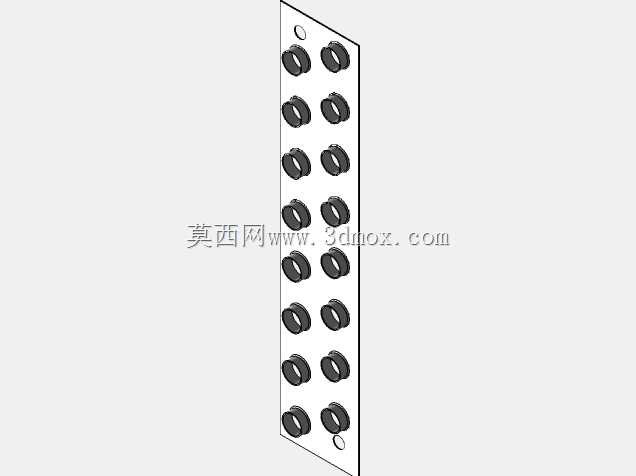

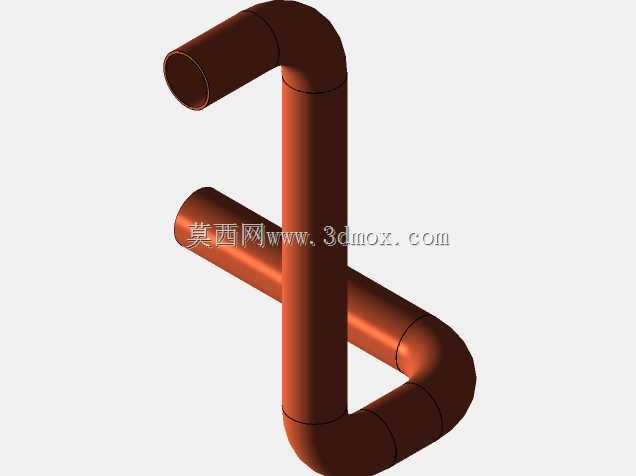

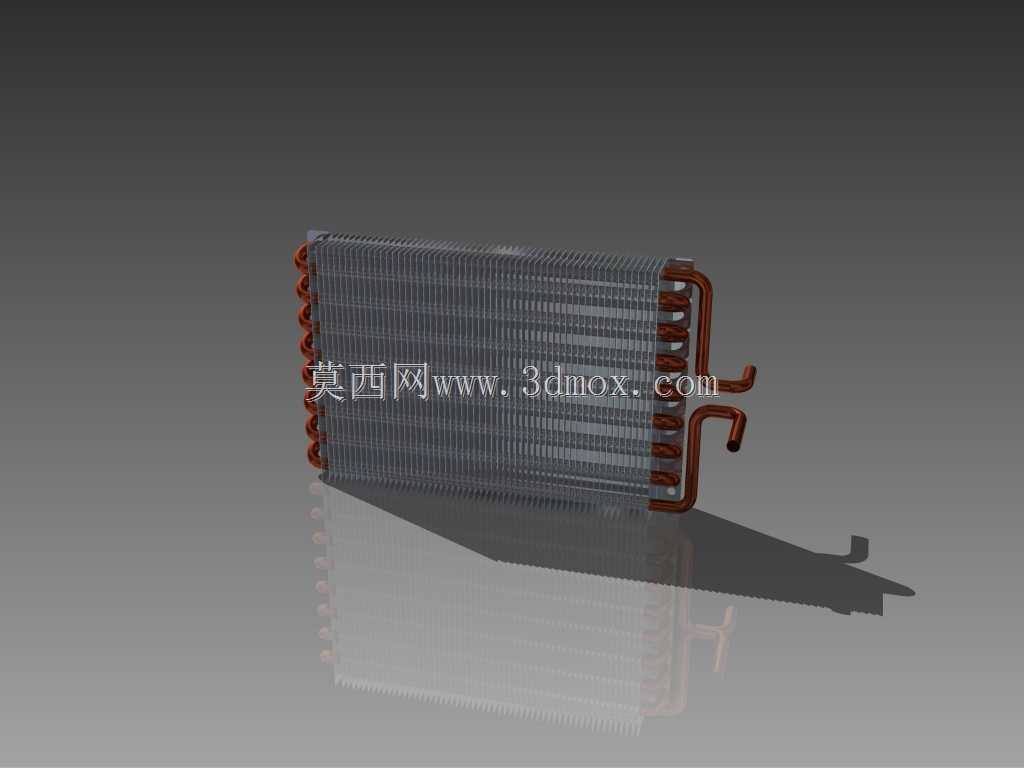

在商用及家用空调的制冷循环系统中，这类翅片盘管式换热结构是实现冷媒与空气热量传递的核心部件，日常安装于空调室内外机的风道核心位置，承担着蒸发吸热或冷凝放热的关键职能，直接决定整套空调系统的制冷、制热效率与运行能耗水平。设计这类换热结构时，首先要匹配对应空调机型的额定制冷量参数，核算所需的总换热面积，再结合安装腔体的预留边界确定整体外形尺寸，避免出现装配时与风道壳体、风机支架、冷媒管路接头发生干涉的问题。从结构细节来看，该换热组件采用多回程弯折的紫铜冷媒管作为流道，外部套叠密集排布的铝制冲压翅片，翅片表面做了强化换热的结构处理，能够在空气流经翅片间隙时，最大化扰动边界层气流，减少热阻提升换热效率；冷媒管的弯折半径严格控制在工艺允许范围内，既保证管路内部冷媒流动阻力处于合理区间，也避免弯折处出现截面变形影响冷媒通流能力。实际选型应用时，需要结合迎面风速参数校核换热能力，风速过高会带来风阻增大、运行噪音抬升的问题，风速过低则无法充分发挥换热面积的效能，同时还要考虑翅片间距的适配性，在高湿工况下运行的机型需要适当加大翅片间距，避免冷凝水在翅片间搭桥堵塞风路，影响换热效果。安装边界方面，该换热组件的进出冷媒管接头位置预留了标准的焊接对接余量，侧边设置有与空调壳体固定的安装支耳，支耳的孔位尺寸与通用空调支架的安装孔距匹配，不需要额外做转接件即可完成装配；整体结构的厚度方向尺寸适配常规空调的风道进深，安装后与离心风机或轴流风机的出风面保持合理距离，保证气流能够均匀覆盖整个换热芯体表面，避免出现局部换热死角。设计建模过程中，需要对翅片的翻边高度做精准控制，保证翅片与冷媒管外壁紧密贴合，减少接触热阻，同时对冷媒管的排布做错位优化，让空气流经每一排管路时都能充分接触换热表面，在有限的安装空间内最大化换热效率，兼顾结构紧凑性与换热性能的平衡。
