乘用车铝合金辐条式轮辋结构设计

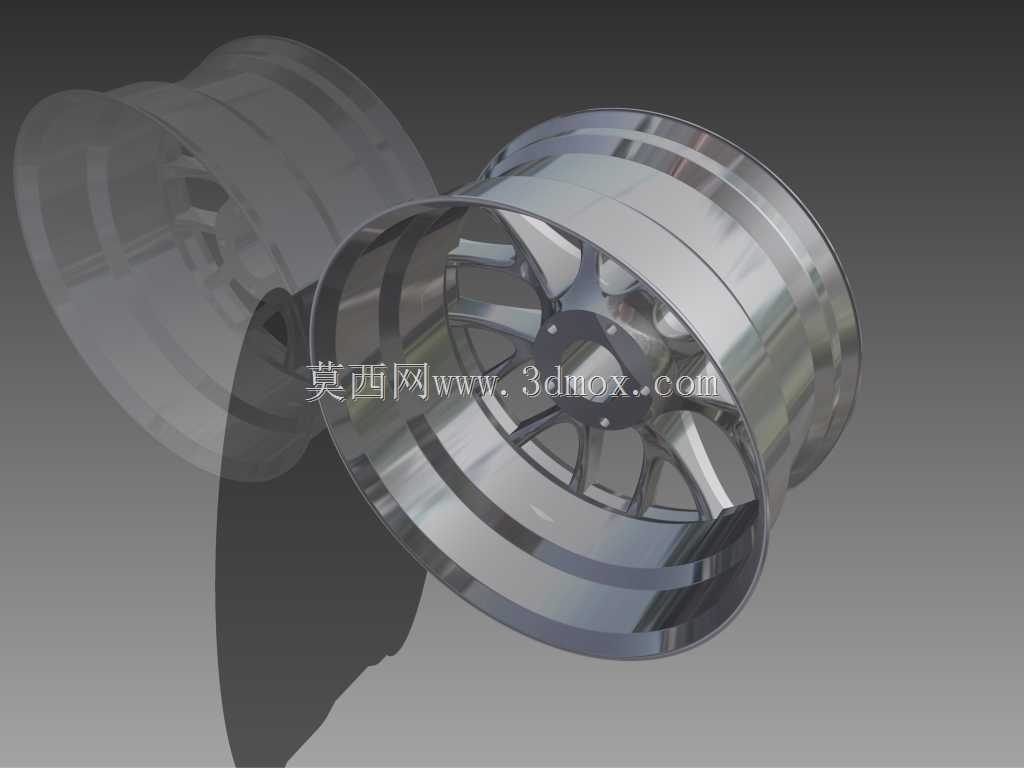

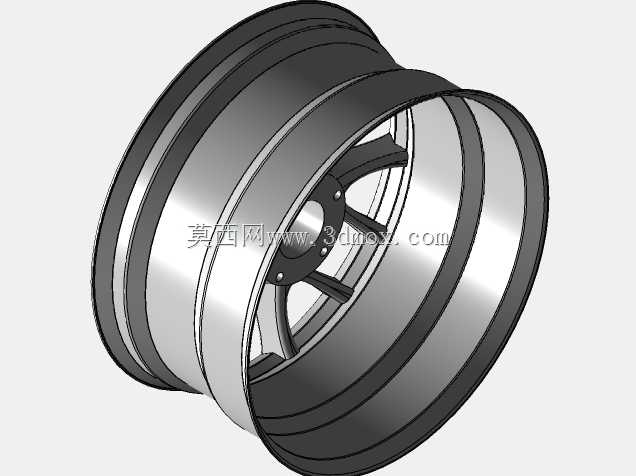

　　日常做整车底盘行走系统匹配时，轮辋是连接轮胎与车桥轴头的核心承载部件，这个辐条式轮辋的建模完全贴合量产乘用车的装配逻辑，没有做概念化的夸张造型，所有结构都对应实际装车的功能需求。先从安装边界说起，轮辋中心的定位孔是与轴头轮毂轴承外止口过盈配合的基准，PCD节圆上的五个螺栓孔完全对应常规A级乘用车的轴头螺栓分布，孔位周边做了局部加厚的凸台结构，避免螺栓锁紧时局部应力集中导致的轮辋变形，这个细节很多新手建模时容易忽略，直接在平板面上打孔，实际装车跑几千公里就会出现孔位开裂的问题。轮辋的胎圈座部分是和轮胎硬接触的区域，建模时严格卡准了胎圈座的倾斜角度与圆角半径，这个尺寸如果偏差超过0.2mm，装胎时就会出现胎圈卡不紧的问题，高速行驶时容易出现轮胎漏气甚至脱圈的风险，轮缘部分的翻边高度也符合常规低压铸造铝合金轮辋的行业规范，既能够给胎侧提供足够的支撑，过坑洼路面时不会直接磕伤胎侧，也不会因为翻边过高导致轮胎拆装困难。

　　再看辐条的设计，十辐双条的布局不是单纯为了好看，每根辐条的截面都是变厚度设计，靠近中心安装盘的位置厚度更大，往轮缘方向逐渐收薄，这种变截面设计是经过受力仿真优化的，车辆过弯时侧向载荷会通过轮胎传递到轮辋轮缘，再通过辐条分散到中心安装盘，均匀分布的辐条可以把载荷均匀分散，避免局部应力集中，同时这种镂空的辐条结构比同强度的整板式轮辋减重超过30%，簧下质量的降低对于整车操控性的提升非常明显，轮辋的动平衡特性也更好，高速转动时的抖动量更小。实际做轮辋选型匹配时，除了关注安装孔位的匹配，还要注意轮辋的偏距参数，这个模型的偏距设置对应常规前置前驱A级车的轮距需求，安装后轮胎不会超出翼子板，也不会蹭到内侧的减震器与下摆臂，轮辋的宽度也对应常规16寸轮胎的适配宽度，不需要额外加装变径圈或者法兰盘就可以直接装车。

　　从建模逻辑来看，这个模型的所有圆角过渡都做了应力释放处理，没有出现直角锐边的结构，不管是后续做低压铸造的工艺拆分，还是做有限元受力分析，都不需要再做额外的几何清理，辐条背面的减重槽也做了等壁厚设计，符合铸造工艺的拔模要求，不会出现壁厚不均导致的铸造缩孔问题，气门嘴的安装孔位也预留了标准尺寸，位置在两根辐条之间，安装气门嘴时不会和辐条产生干涉，后续加装胎压监测传感器也有足够的安装空间。很多人做轮辋建模只做外观曲面，忽略了背面的安装结构与工艺细节，这个模型把轮辋和轴头配合的贴合面、螺栓孔的沉头结构、胎圈座的防滑纹路都做了还原，不管是用于整车装配的干涉检查，还是用于零部件的受力仿真，都可以直接调用，不需要再做二次结构补全。在售后改装场景里，这种结构的轮辋也适配绝大多数同参数的民用轮胎，拆装维护都和原厂轮辋的操作流程一致，不需要特殊的工装工具，轮辋表面的造型也预留了喷涂或者抛光的工艺余量，后续做表面处理时不会出现尺寸超差的问题。
