家用供水增压用微型电动增压泵结构

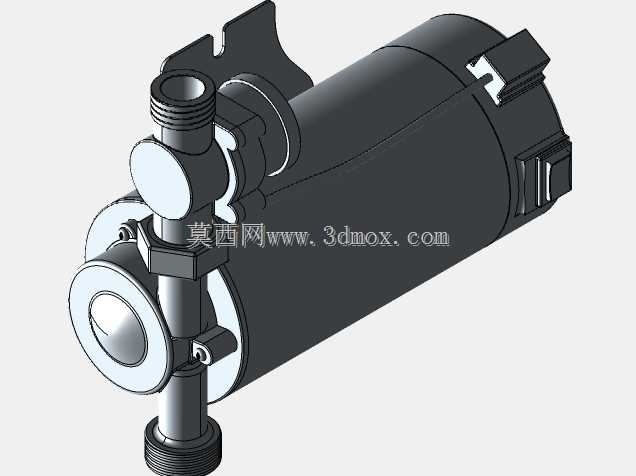

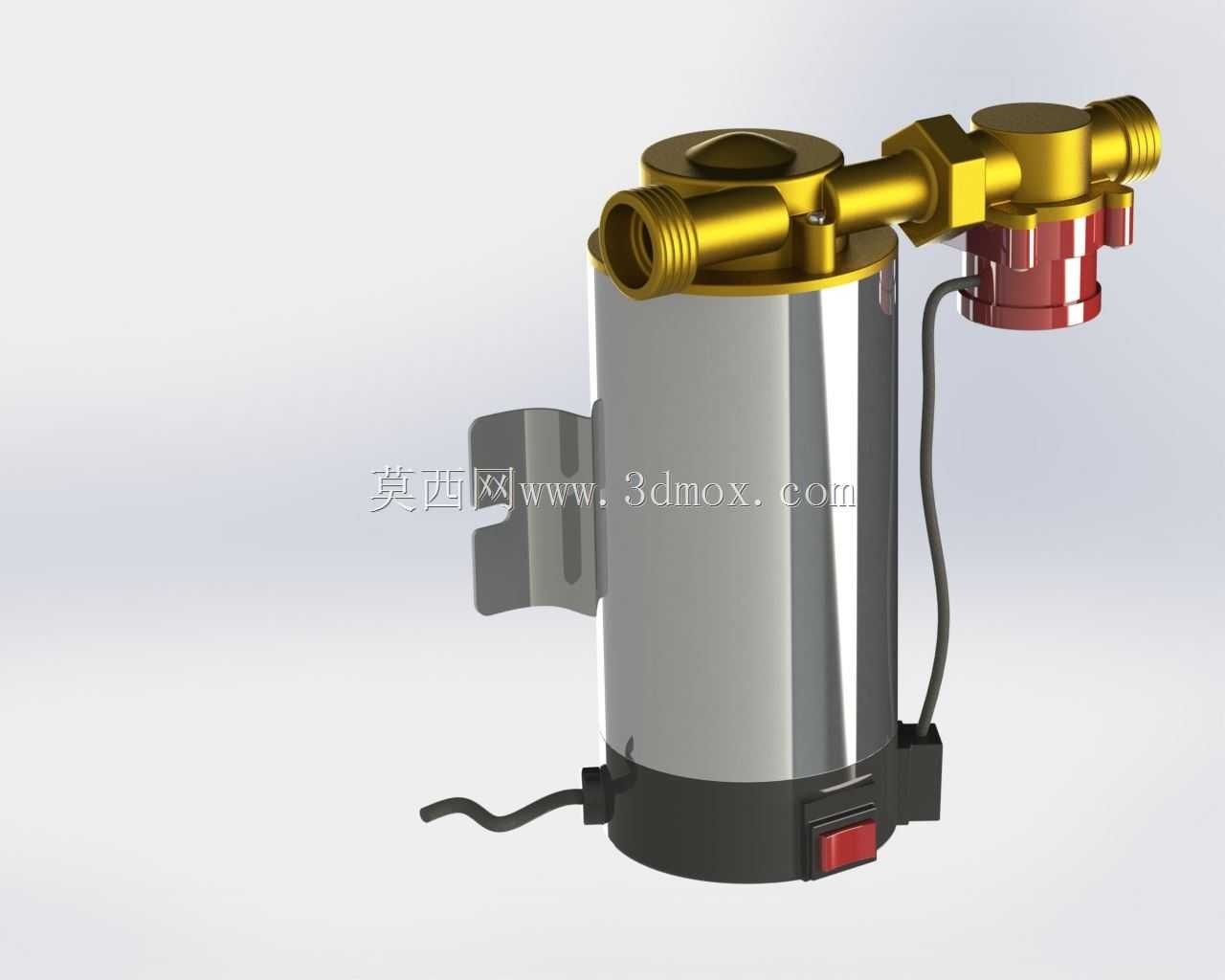

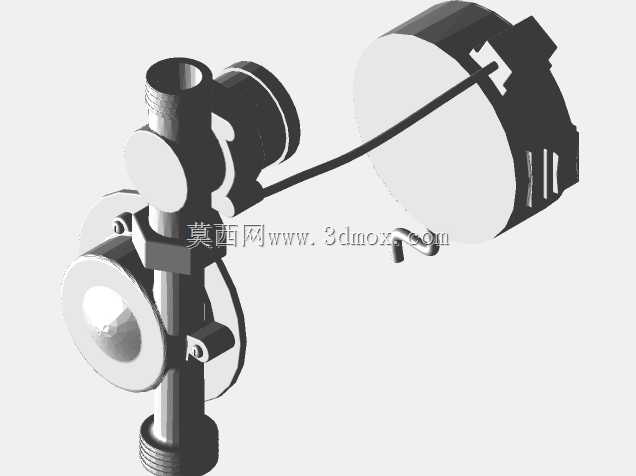

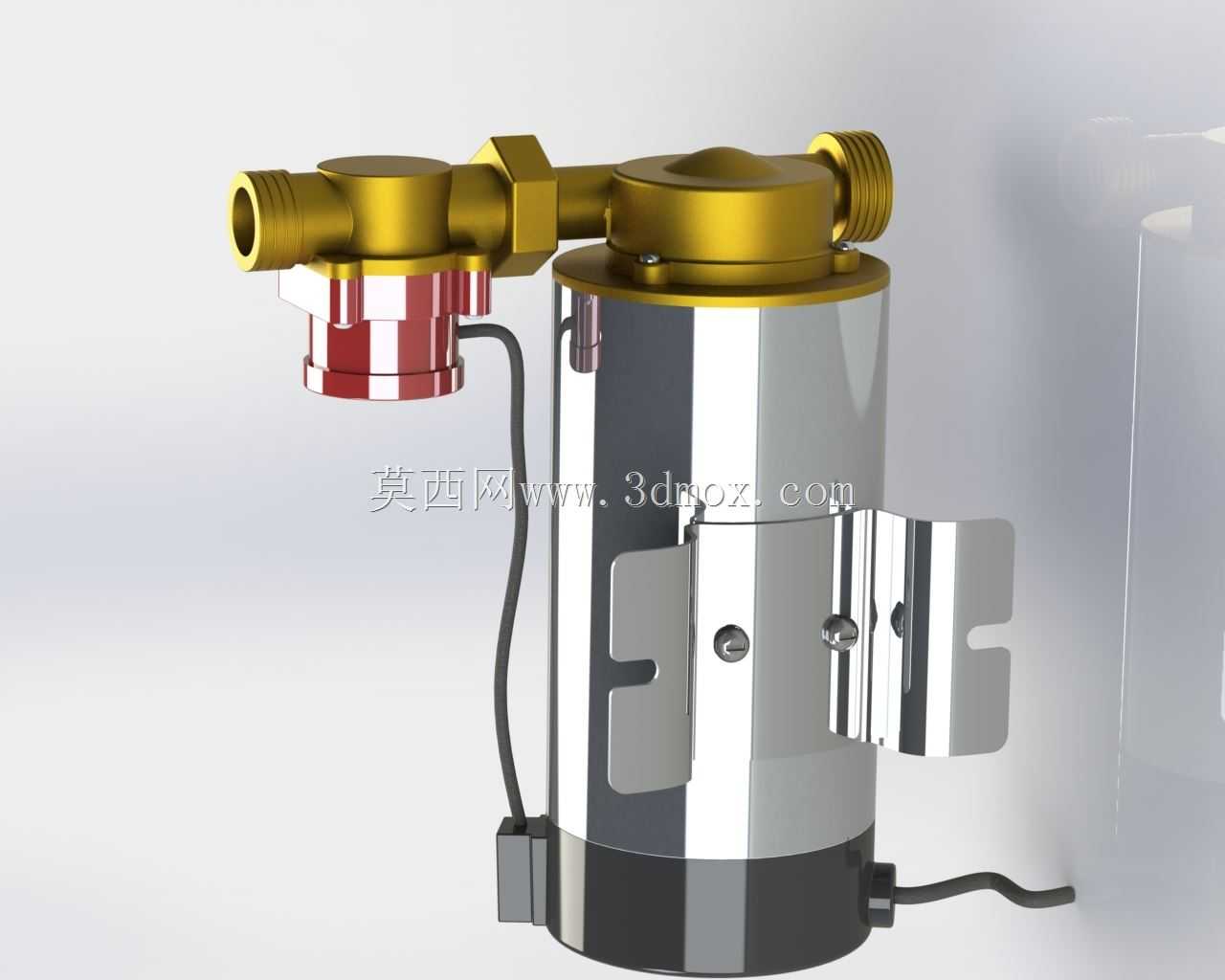

　　这款微型电动增压泵的三维结构，核心针对民用供水场景的低压补压需求设计，日常应用中覆盖家庭自来水入户端压力不足时的管路增压、小型净水设备进水加压、小型热水循环系统的水流推动等场景，也可适配小型工业设备的冷却水循环供水、小型实验装置的流体输送等低压流体输送工况，额定输水能力对应每分钟20升的流量参数，60W的功率配置匹配民用220V供电场景，无需额外配置大功率供电回路即可直接安装使用。从结构设计逻辑来看，整体采用立式同轴布局，泵头与驱动电机直连，省去了传统联轴器传动的冗余结构，既压缩了整体轴向尺寸，也减少了传动环节的功率损耗，同时降低了传动部件的故障概率。泵头部分采用黄铜材质的流道结构，进出水口均为标准外螺纹接口，

　　适配民用供水系统常用的管路连接规格，安装时无需额外加工转换接头即可直接对接现有水管路，泵头与电机腔体之间设置了独立的密封隔腔，内置机械密封结构，避免输送的水体渗入电机绕组造成短路故障，同时密封结构采用耐磨材质设计，可适配长期连续运行的工况需求。电机部分采用不锈钢冲压外壳，表面做镜面抛光处理，既提升了外壳的防锈耐腐蚀能力，也方便日常安装使用后的表面清洁，电机侧面集成了冲压成型的安装支架，支架上预留了两个对称的安装固定孔位，安装时可通过卡箍或者螺栓直接将泵体固定在墙面或者管路支架上，固定孔位的间距经过适配设计，可兼容市面上多数家用增压泵的通用安装尺寸，替换旧泵时无需重新打孔调整安装位置。泵头侧部集成的压力传感控制组件，

　　是这款泵实现自动运行的核心结构，当管路出水端阀门打开、管路压力下降到设定阈值时，传感组件触发电路接通，泵体自动启动运行增压；当出水端阀门关闭、管路压力回升到设定上限值时，传感组件自动切断电路，泵体停止运行，无需人工手动控制开关，使用过程中可实现全自动运行，省去了人工操作的步骤。从安装边界尺寸来看，整体结构的径向最大尺寸不超过120mm，轴向总长度控制在200mm以内，进出水口的中心高度与安装支架的固定面高度差经过优化，安装在墙面时不会出现管路扭曲受力的情况，接线部分采用侧出式防水引线结构，引线从电机腔体底部侧方引出，可避免安装使用过程中水滴顺着引线渗入接线端子造成漏电风险。建模过程中对泵体的各个装配间隙做了还原，

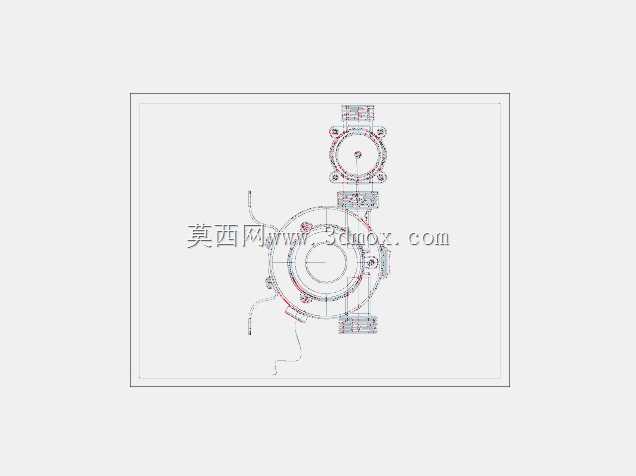

　　包括泵头与电机连接的螺栓孔位、密封件的安装槽位、支架的折弯角度、接线部位的防水结构都做了1:1的结构复刻，既可以用于民用供水系统的安装布局模拟，也可作为小型流体输送设备的结构设计参考，在做管路排布设计时，可直接将该模型导入装配环境，核对安装空间是否存在干涉，提前预判管路连接的角度是否合理，避免现场安装时出现尺寸不匹配的问题。针对不同安装场景的适配性，这款泵的结构设计也做了对应的优化，比如泵头的进出水口方向可在安装时根据管路走向调整角度，无需拆解电机部分即可旋转泵头方向，适配不同方向的管路接入需求；安装支架的固定孔为长圆孔设计，安装时可在小范围内调整固定位置，降低安装时的孔位对位精度要求。内部流道的设计采用了低阻力的弧形过渡结构，减少水流在泵腔内部的涡流损耗，在同等功率下可获得更高的出水压力，同时降低水流通过泵体时产生的运行噪音，适配家用场景对低噪音的使用要求。
