可折叠便携汽车换轮起重吊具结构设计

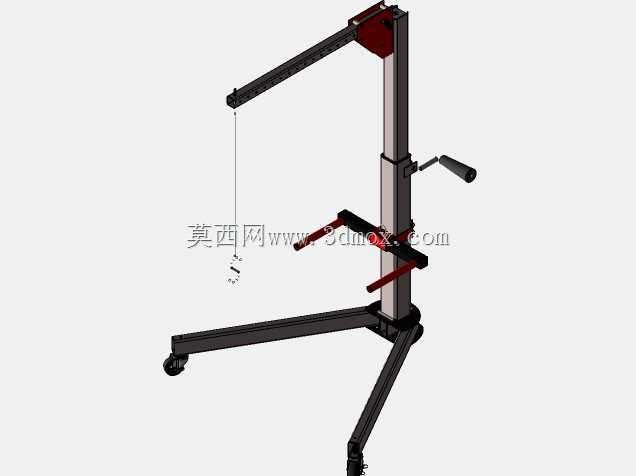

　　这款便携起重设备的核心应用场景锁定在非维修厂场景下的私家车车轮更换作业，尤其是户外自驾途中遭遇爆胎、轮胎亏气需要更换备胎的场景，区别于传统卧式千斤顶仅能实现车辆抬升的功能局限，该设备可独立完成备胎吊装、故障车轮拆卸后的转移搬运，解决大尺寸SUV、硬派越野车备胎重量大，单人徒手搬运安装对位困难的实际痛点。从结构功能设计来看，设备采用单立柱悬臂式起重架构，立柱部分采用多级可伸缩套管设计，配合侧面的手摇绞盘结构实现吊点高度的无级调节，绞盘自带自锁棘轮结构，起吊过程中可随时锁止吊重位置，避免吊物滑落引发安全风险；吊臂采用可折叠铰接结构，非使用状态下可绕铰接点向下翻转贴合立柱，大幅缩减设备整体收纳尺寸。底部支撑采用三腿辐射式结构，

　　三条支腿中一条为固定直腿，另外两条可绕立柱底部的旋转轴做角度开合调整，作业时可根据车辆底盘下方的空间调整支腿展开角度，避开底盘突出的护板、排气结构，保证支撑重心落在起重吊点的正下方，单条支腿末端配置万向脚轮，设备就位后可小范围调整吊点对位位置，无需整体搬移设备即可对准车轮安装位的螺栓孔。设计阶段优先考虑收纳后的尺寸适配性，折叠状态下整体外廓尺寸控制在普通家用轿车后备箱的常规容纳边界内，长度不超过800mm，截面最大尺寸不超过200mm，可放置在后备箱侧边储物槽或者备胎仓的空余位置，不会占用过多行李存放空间。结构受力层面，立柱与支腿的连接位置采用加强筋加厚处理，额定起吊载荷覆盖常规家用车全尺寸备胎的重量范围，

　　吊臂末端的吊钩采用快拆防脱结构，挂接轮胎吊装带后可自动锁止开口，避免起吊过程中吊具脱开。手摇操作的力臂经过传动比优化，单人施加常规握力即可完成满载荷起吊作业，无需额外接电或者外接动力源，完全适配户外无电源的作业环境。支腿展开后的支撑跨距经过重心验算，在最大起吊高度、额定载荷下的整机倾覆系数满足手动起重设备的安全要求，作业时支腿底部的橡胶防滑垫可增大与沥青、水泥路面的摩擦力，避免起吊过程中设备侧滑。区别于车间固定安装的悬臂吊，这款设备的所有活动连接位置都配置了快拆锁止结构，支腿、吊臂的展开与折叠无需额外工具，单人可在1分钟内完成从收纳状态到作业状态的转换，操作步骤没有复杂的装配环节，即使没有设备操作经验的普通车主也可快速上手。

　　吊臂的水平伸出长度经过优化，就位后吊点可延伸至车轮安装位的正上方，起吊备胎后可直接对位轮毂螺栓，无需人力托举轮胎调整位置，大幅降低换轮作业的体力消耗，尤其是针对女性驾驶员或者体力较弱的使用者，可独立完成换轮操作，无需等待道路救援。立柱表面做了防滑耐磨处理，手摇柄采用可折叠设计，收纳时可翻转贴合立柱表面，避免突出结构刮擦后备箱内的其他物品。整体结构没有易损的复杂传动部件，日常存放无需特殊维护，金属结构件表面做了防锈喷塑处理，可适应后备箱内潮湿、温差变化大的存放环境，长期存放也不会出现锈蚀卡滞的问题。
