适配3018CNCpro的小型加工定位夹具

　　在桌面级数控雕刻、小型零件铣削加工场景中，3018CNCpro这类入门级桌面数控设备常被用于小尺寸塑料、软金属、木质工件的精密加工，而原厂配套的装夹结构往往存在夹持范围有限、异形工件定位不准、装夹效率偏低的问题，这款专门适配该机型的小型夹具，正是针对桌面级CNC加工的实际痛点完成结构设计。从实际加工场景来看，这类小型夹具主要服务于小批量手板制作、教学实训加工、个人DIY零件制作等场景，这类场景下加工的工件往往尺寸偏小、外形没有统一标准，常规的通用台钳要么安装尺寸超出设备工作台边界，要么夹持力过大容易导致薄壁工件变形，要么夹持行程无法覆盖异形小零件的装夹需求。这款夹具在设计时首先锚定了3018CNCpro的工作台安装边界，

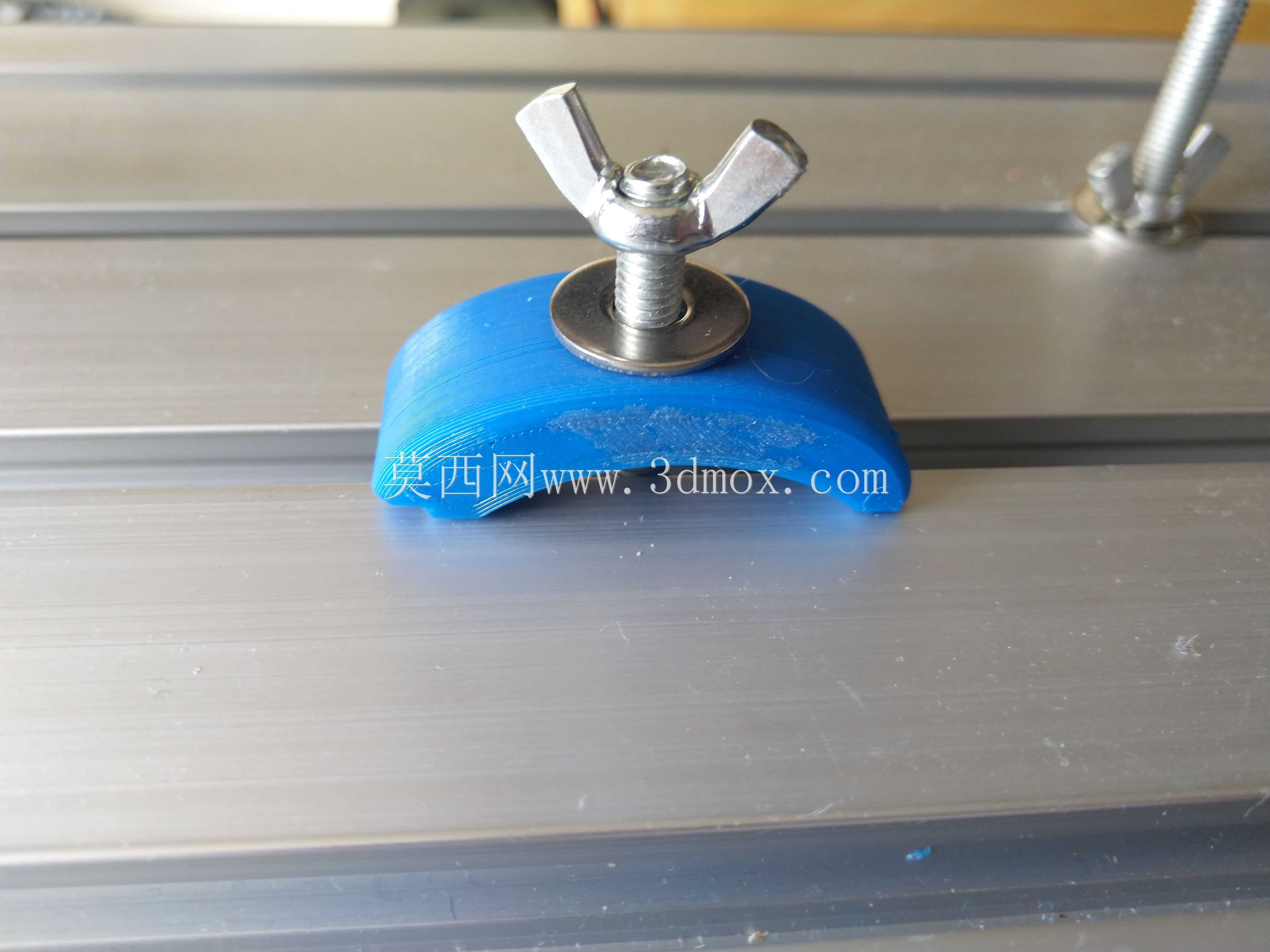

　　整体外形尺寸控制在设备工作台的有效安装范围内，底部预留了与设备工作台T型槽匹配的安装定位结构，不需要额外改装工作台即可完成固定，安装时只需要对齐槽位锁紧固定螺栓，就能保证夹具基准面与设备加工坐标系的平行度，减少装夹后的找正时间。从功能特性来看，这款夹具采用了分体式压合定位结构，夹持面做了防滑纹理处理，既可以对规则方形、圆形工件进行居中夹持，也可以通过调整压块位置，对带台阶、异形轮廓的小工件进行多点压紧，避免加工过程中工件受铣刀切削力作用出现位移。夹持行程的设计覆盖了该机型常规加工的工件尺寸范围，最小可以夹持厚度2mm的薄片工件，最大夹持尺寸匹配设备的有效加工行程，不会出现夹具超出加工范围干涉刀具路径的问题。

　　设计过程中重点考虑了桌面级设备的刚性特点，夹具主体采用了等强度结构设计，在保证整体夹持刚性的前提下尽可能缩减非必要的结构重量，避免夹具自重过大增加工作台负载，同时对夹具的压紧力做了梯度适配，针对塑料、木材、软铝等不同加工材质的受力特性，压紧结构的力臂做了优化，手动锁紧时不需要过大的锁紧力就能达到足够的夹持稳定性，也不会因为锁紧力过大导致薄壁工件出现装夹变形。在安装边界的处理上，夹具的所有突出结构都做了避让设计，当刀具运行到加工行程边缘时，不会与夹具本体发生碰撞，夹具的定位基准面与设备X轴方向保持平行，装夹工件后可以快速将工件坐标系原点对齐夹具基准，减少对刀操作的时间成本。实际使用中，这类小型夹具可以替代原厂的简易压块结构，

　　针对不同外形的小工件快速调整装夹姿态，比如加工小型传感器外壳、定制小尺寸结构件、教学实训用的练习工件时，不需要反复制作临时压块，只需要调整夹具的活动压块位置就能完成装夹，大幅缩短单件加工的准备时间。夹具的结构没有采用复杂的传动组件，所有活动连接部位都做了防尘处理，适配CNC加工过程中产生的切屑粉尘环境，日常清理只需要刷掉表面积攒的切屑即可，不需要复杂的维护保养。针对3018CNCpro这类设备常做的浅槽雕刻、轮廓铣削、钻孔加工工序，夹具的夹持高度做了适配，当工件装夹到位后，工件上表面的高度处于刀具的有效切削行程范围内，不需要额外垫高工件就能完成全行程加工，避免出现刀具伸出长度不足无法加工到工件表面的问题。在细节设计上，夹具的锁紧部件采用了外露式设计，锁紧操作时不需要借助特殊工具，用手就能完成锁紧与松开操作，在频繁更换工件的小批量加工场景下，能有效降低操作的繁琐程度。同时夹具的基准面做了精磨处理，平面度控制在合理公差范围内，装夹规则工件时可以保证工件基准面与工作台面的平行度，减少因为装夹倾斜导致的加工面厚度不均、尺寸超差等问题。对于从事桌面级CNC加工、结构设计手板制作、教学实训的从业者来说，这款适配性夹具不需要对原有设备做任何改装，就能直接拓展设备的装夹适配范围，解决小尺寸异形工件装夹困难的实际问题，在有限的设备工作台空间内，最大化提升装夹的灵活性与加工稳定性。
