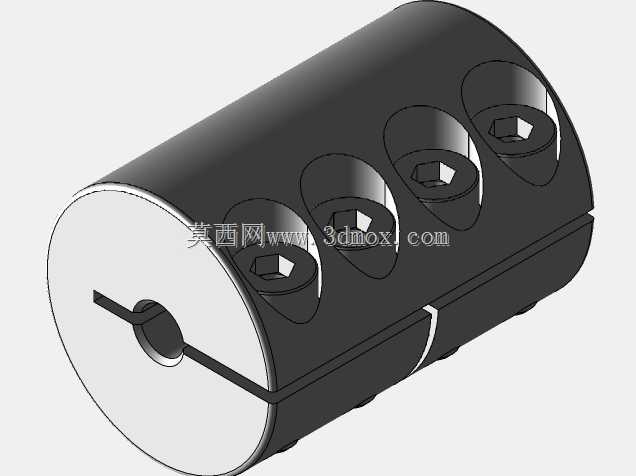

夹紧式刚性联轴器SGRL-16C结构设计

项目分类:通用机械零部件 发布时间:2022-04-11 ID:605164
  • 夹紧式刚性联轴器SGRL-16C结构设计
  • 夹紧式刚性联轴器SGRL-16C结构设计

  在中小功率传动系统的轴系连接场景中,夹紧式刚性联轴器是解决同轴轴段刚性对接、传递扭矩需求的常用部件,SGRL-16C这款夹紧刚性联轴器,主要面向直径16mm规格的轴系对接需求,常见于小型输送线辊筒传动、精密检测设备动力传输、小型伺服电机输出端与负载轴的直连场景,这类应用场景普遍要求轴系连接无背隙、扭矩传递刚性足,同时安装过程不需要对轴端做额外的键槽加工,降低轴件加工成本与装配难度。

  从功能特性来看,这款联轴器采用一体式剖分夹紧结构,主体为圆柱状整体结构,沿轴向开设一条贯通的夹紧缝隙,配合沿圆周均匀分布的内六角紧定螺钉实现轴的抱紧固定,区别于传统的顶丝式联轴器,这种整周抱紧的夹紧方式不会在轴表面形成顶丝压痕,拆卸后轴面无损伤,同时抱紧力沿轴周向均匀分布,传递扭矩时不会出现轴与联轴器的相对滑动,适合正反转频繁、启动停止频次高的传动工况。联轴器两端的内孔为等径设计,适配同直径的输入输出轴对接,整体刚性强,不存在弹性元件带来的传动滞后,能够精准传递转角与扭矩,满足对传动精度有一定要求的设备使用需求。

  从设计思路层面,这款联轴器的结构做了多方面的工程化考量:首先是夹紧缝隙的宽度设计,缝隙宽度控制在合理范围,既保证螺钉锁紧时主体能够产生足够的弹性变形抱紧轴面,又避免缝隙过大导致联轴器整体刚性下降、圆柱度超差;其次是紧定螺钉的排布,沿联轴器轴向分两排、每排三个螺钉均匀分布在圆周方向,锁紧时按照对角顺序逐步拧紧,能够让夹紧力均匀作用在轴的整个接触圆周上,避免单侧受力导致的轴系偏心,减少传动过程中的振动与噪音;螺钉孔采用沉孔设计,内六角螺钉锁紧后头部完全沉入联轴器主体内部,不会突出外圆柱面,既避免运转过程中螺钉剐蹭周边设备部件,也能提升联轴器运转时的安全性,降低高速旋转下的风阻与动平衡偏差。

  关于外形尺寸与安装边界,这款联轴器的外圆柱面直径、整体轴向长度都匹配16mm轴径的传动扭矩需求,安装时不需要对联轴器做额外拆解,只需要将两端轴分别插入联轴器内孔,调整好轴的插入深度(保证两端轴的端面在联轴器中部位置不发生顶触,预留微量的热膨胀间隙),随后按照对角顺序逐次拧紧所有内六角螺钉到规定扭矩即可完成安装。安装过程中需要保证两端轴的同轴度偏差在允许范围内,因为刚性联轴器不具备补偿径向、角向偏差的能力,若轴系对中偏差过大,会导致轴承受额外的径向力,加速轴承磨损,同时引发传动振动。联轴器的外圆为完整圆柱面,安装时周边需要预留足够的扳手操作空间,方便内六角扳手伸入沉孔拧紧螺钉,同时要保证联轴器外圆与周边设备结构的安全间隙,避免运转时发生碰撞。

  在实际工程应用中,这类夹紧式刚性联轴器常替代传统的键连接刚性联轴器,用于轻载、对传动精度要求较高的场合,比如小型自动化设备的动力传输、检测仪器的进给轴连接、小型泵类的动力对接等场景,其无键连接的特性能够大幅降低轴的加工要求,不需要在轴端铣削键槽,缩短轴件加工周期,同时装配与拆卸都更加便捷,不需要加热或者专用拉马工具,只需要松开紧定螺钉即可将联轴器从轴上拆下,方便设备的后期维护与部件更换。联轴器的整体结构没有易损件,正常锁紧状态下使用寿命长,不需要定期维护,能够在常规的工业环境下长期稳定工作,传递额定范围内的扭矩,保障轴系传动的稳定性与可靠性。
