IFM O8P200光电传感器配套安装固定支架

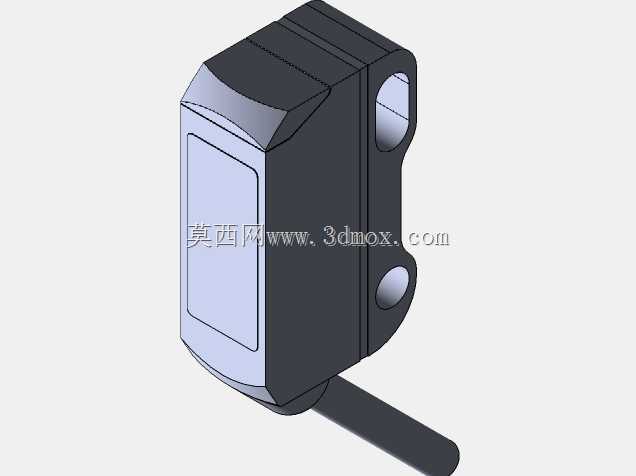

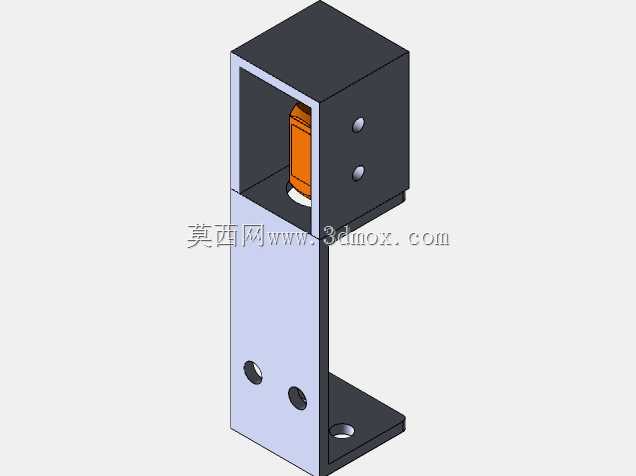

　　在自动化生产线的物料到位检测、工位工件有无判别、输送线物体定位场景中，光电传感器的安装可靠性直接决定检测信号的稳定性，IFM O8P200作为漫反射式光电检测元件，其配套的安装盖与固定支架组合结构，正是为解决现场安装中的防护、定位、调节需求而设计。这套安装结构采用L型主支架搭配上方方形防护盖的组合形式，主支架底部带两个安装孔位，可直接通过螺栓固定在设备型材、机架平板或者工位旁的安装立面上，底部安装孔的孔距预留了足够的调节余量，允许安装时根据实际检测位置做小范围的横向偏移调整，避免现场打孔位置偏差导致传感器检测位错位。上方的方形安装盖为半包围盒式结构，侧面预留两个紧固螺丝孔，传感器装入盒体内部后，通过侧面两颗紧定螺丝即可完成锁紧固定，盒体的内部型腔尺寸完全匹配O8P200传感器的外径与长度，装入后传感器前端检测面刚好与盒体前端开口齐平，既不会因为盒体遮挡检测光路，也能让传感器外壳完全被盒体包裹，避免生产现场的切削碎屑、焊接飞溅、粉尘油污直接附着在传感器外壳上，延长传感器在恶劣工况下的使用寿命。

　　从设计思路来看，这套安装结构没有采用复杂的可调角度关节，而是针对固定工位的检测需求做了极简结构设计，L型主支架的垂直段长度经过核算，刚好让传感器安装完成后，检测面距离底部安装面的高度符合常规输送线工件检测的常用高度区间，现场安装时不需要额外加装垫高块或者延长支架，直接固定即可对准检测位。主支架垂直段上预留的两个圆形孔位，是用于走线或者辅助固定的结构，传感器尾部的连接线可以从这两个孔位中穿出后沿支架侧面布线，避免线缆悬垂在设备运动区域被剐蹭扯断。安装盖与主支架之间采用嵌入式配合，安装盖的下沿刚好卡入L型支架垂直段的上端定位槽内，不需要额外的紧固件即可完成两者的定位拼接，装配时只需要先将传感器装入安装盖锁紧，再把安装盖卡到主支架上即可完成整套组件的装配，大幅减少现场安装的零件数量与装配时间。

　　在安装边界方面，整套结构的横向占用宽度不超过60mm，纵向深度不超过80mm，垂直方向总高度控制在150mm以内，属于紧凑型安装结构，不会占用过多的设备安装空间，即使在空间局促的工装夹具旁、流水线侧方的窄小安装位上也能顺利布置。安装盖的盒体壁厚做了均匀化处理，既保证足够的结构强度，不会因为现场的轻微碰撞发生变形导致传感器移位，也不会因为壁厚过大增加不必要的整体重量，避免长期使用后支架因为承重出现下垂变形。侧面的紧定螺丝采用内六角圆柱头形式，使用常规的内六角扳手即可完成松紧调节，需要调整传感器检测距离或者更换传感器时，不需要拆卸整套支架，只需要松开侧面两颗紧定螺丝即可将传感器从盒体中抽出，维护操作十分便捷。

　　实际应用中，这套安装结构适配的O8P200传感器多用于300mm检测距离内的不透明物体检测，比如装配线上的零件到位检测、包装线上的包装盒有无检测、机床上下料工位的工件定位检测，安装结构的刚性足够抵御设备运行时产生的常规振动，不会因为长期振动导致传感器角度偏移出现误检测信号。半包围的防护结构同时可以遮挡侧面的杂散光，避免车间内的照明灯光、焊接弧光从侧面进入传感器接收端造成信号干扰，提升检测的抗干扰能力。主支架的板材厚度选用常规的冷轧钢板厚度，表面做发黑防锈处理，适合在普通工业车间环境下长期使用，不会轻易出现锈蚀掉漆的问题。整套结构的所有棱角都做了倒角处理，没有尖锐的毛刺边，现场安装调试时不会划伤操作人员的手部，符合机械安全设计的基本要求。
