带耦合结构的电机配套编码器安装组件

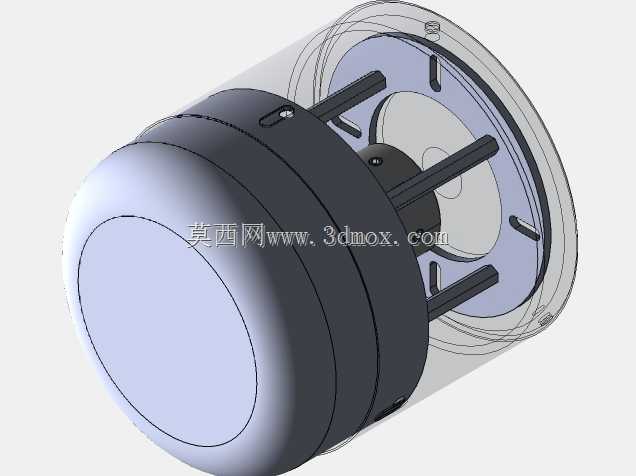

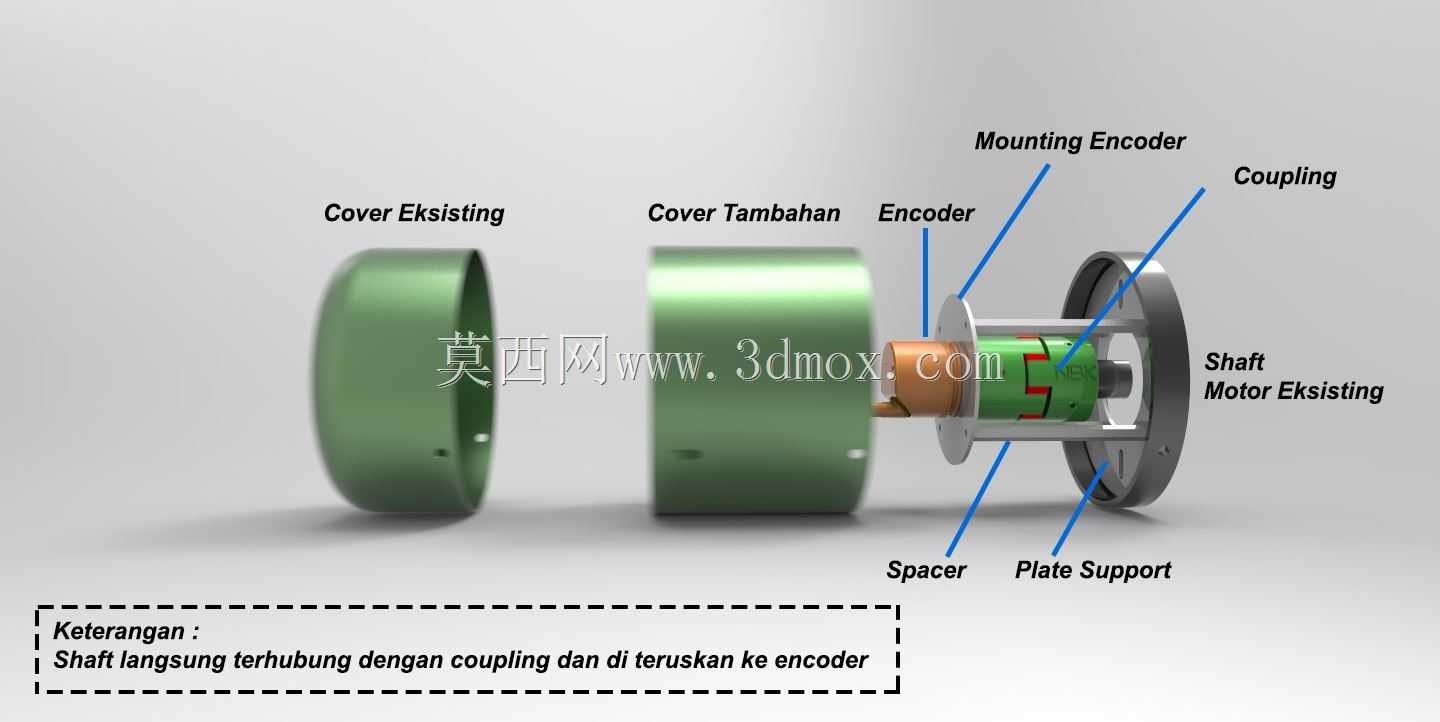

　　这套安装组件的核心作用是在现有电机输出轴端加装增量式或绝对值编码器，解决原有电机未集成位置反馈元件、无法实现闭环转速与位置控制的改造需求，常见于中小型输送线、非标自动化专机、小型实验台架的旧设备电控升级场景，不需要对原有电机端盖、输出轴做破坏性加工，就能完成高精度位置反馈元件的加装，大幅降低设备改造成本与停机周期。从结构拆解来看，整套组件沿电机轴向依次排布原有电机轴、支撑安装板、联轴器、编码器本体、隔套、两层防护外罩，各零件的配合边界都做了适配性设计：支撑安装板采用圆盘式结构，内孔与电机原有输出轴保留足够的回转间隙，外圈通过均布的安装孔直接固定在电机原有端盖的螺纹孔位上，不需要额外加工安装面，

　　安装板的轴向定位面与电机轴的垂直度公差控制在0.02mm以内，避免后续编码器安装出现偏摆导致的测量误差。联轴器选用的是弹性膜片式耦合结构，一端抱紧电机输出轴，另一端抱紧编码器的输入轴，能补偿电机轴与编码器轴之间的微小径向、角向偏差，避免硬连接带来的轴系憋劲、编码器轴承过早磨损的问题，联轴器的扭矩传递冗余量按照编码器轴系最大承载扭矩的3倍设计，即使设备出现急停、轴系瞬时冲击的工况，也不会出现联轴器打滑、位置反馈丢失的问题。编码器本体通过止口定位固定在支撑安装板的内侧安装位，轴向位置通过隔套做限位，隔套的长度经过精确计算，保证联轴器两端的抱紧位置分别落在电机轴与编码器轴的有效配合段，不会出现轴端顶死、配合长度不足的问题，

　　隔套采用非金属耐磨材质，既可以限制编码器的轴向窜动，也能避免金属件直接接触带来的振动传导，降低编码器工作时的振动干扰。外侧的两层防护外罩采用分体式设计，靠近电机侧的原有罩体保留设备原有防护结构，新增的外侧罩体通过止口扣合在支撑安装板的外圈，完全包覆编码器与联轴器的安装空间，防护等级达到IP54，能阻挡车间环境内的粉尘、切削液飞溅侵入编码器内部，避免编码器码盘污损导致的信号异常，外罩侧壁预留了编码器线缆的出线缺口，出线位置配套有护线胶圈，避免线缆被金属锐边割破。在实际安装调试时，只需要先将支撑安装板固定在电机端盖，依次装入编码器、隔套，调整好编码器的轴向位置后锁紧固定螺丝，再将联轴器分别抱紧电机轴与编码器轴，

　　手动盘车确认轴系回转无卡滞之后，扣合外侧防护外罩即可完成机械部分安装，整套组件的轴向总安装长度控制在85mm以内，径向最大尺寸不超过120mm，不会和电机周边的走线槽、安装支架产生空间干涉，适配输出轴直径在6mm到12mm之间的中小型交直流电机加装使用。设计过程中特意规避了传统编码器加装时需要重新加工电机轴、制作专用过渡支架的繁琐流程，所有配合面都采用标准化的公差设计，零件互换性强，即使后期编码器损坏需要更换，也不需要重新调整整套安装结构，只需要拆开外侧罩体、松开联轴器与编码器固定螺丝即可完成替换，大幅降低后期维护的工作量。轴系连接的设计逻辑完全遵循传感元件安装的核心要求：既要保证扭矩传递的可靠性，又要隔离电机运转时的振动与窜动对编码器测量精度的影响，支撑安装板的厚度做了加强设计，避免电机运转时的共振导致安装板变形，所有锁紧螺丝都配套有防松垫片，设备长期运行也不会出现螺丝松动、位置偏移的问题。
