欧姆龙D4NL安全门锁安装支架结构

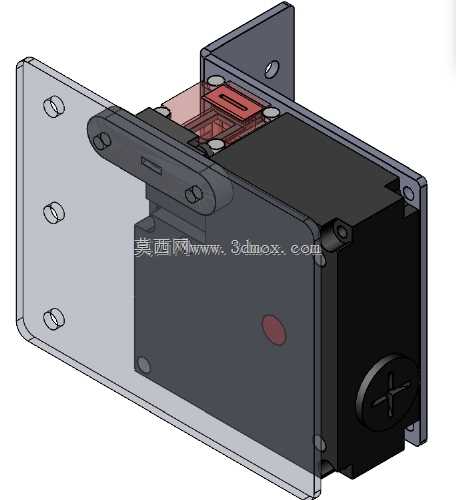

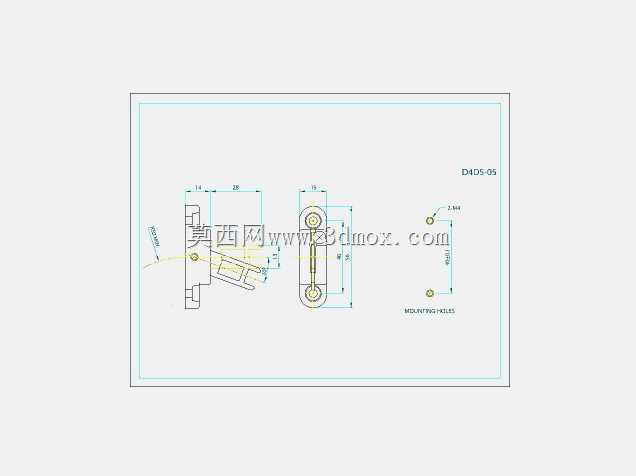

　　在自动化生产线的安全防护设计中，设备检修门、安全围栏的出入口都需要配置可靠的安全联锁装置，避免人员误入运行中的设备作业区引发安全事故，欧姆龙D4NL系列安全门锁是这类场景中应用非常广泛的联锁部件，而配套的安装支架结构直接决定了门锁的安装精度、触发可靠性以及长期使用的稳定性。这套安装结构的设计完全围绕D4NL安全门锁的实际安装需求展开，首先考虑的是现场安装的适配性：支架采用L型折弯的安装板作为主体承载结构，垂直方向的折边预留了与设备门框、围栏型材固定的安装孔位，孔位采用长圆孔与圆孔组合的设计，既可以在安装时调整门锁的前后、上下位置，补偿型材焊接、门板装配带来的尺寸误差，也能保证门锁锁舌与门体触发块的对位精度，

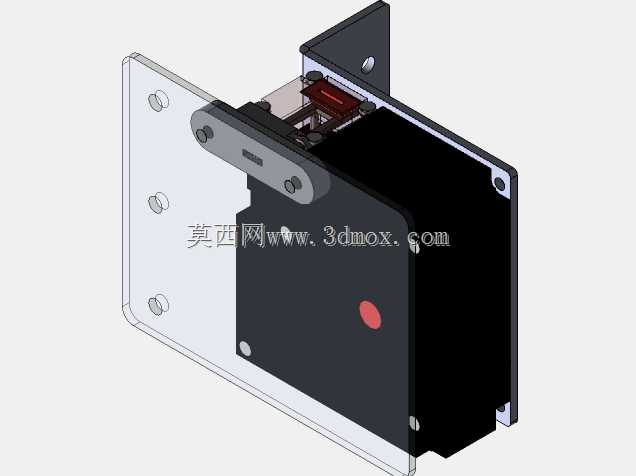

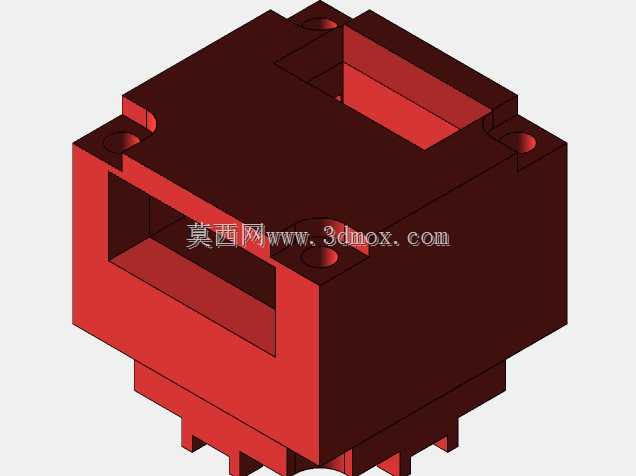

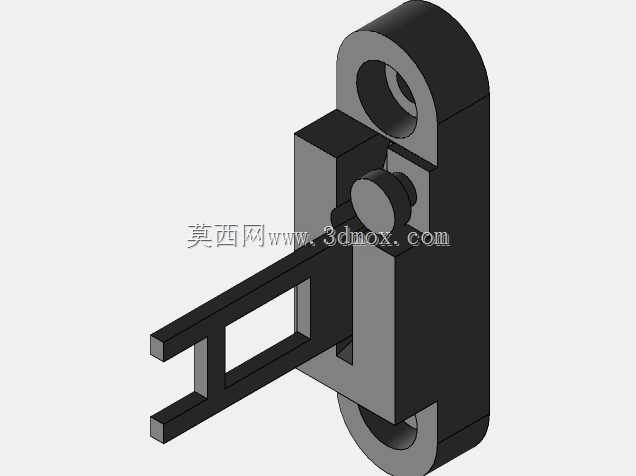

　　避免长期使用中出现触发卡顿、锁舌卡滞的问题。水平方向的安装面则完全匹配D4NL门锁本体的安装孔距，锁体通过螺栓直接固定在该平面上，锁体侧面预留的触发指示灯位置没有被支架遮挡，方便现场运维人员快速判断门锁的通断状态。门体侧配套的触发摆臂结构采用转轴式设计，摆臂一端固定在透明防护门板上，另一端对应门锁的触发槽位置，当防护门关闭时，摆臂随门板转动插入门锁触发槽，触发内部安全触点，切断设备危险区域的动力回路解锁条件；当门板打开时，摆臂随门板转出触发槽，门锁内部安全触点立即断开，触发设备安全停机逻辑，完全满足工业安全标准中对于防护门联锁的响应要求。从安装边界来看，整套结构在锁体厚度方向预留了足够的布线空间，门锁尾部的线缆接头不会与安装板、

　　门板产生干涉，垂直安装折边的高度经过核算，既保证了支架自身的结构强度，不会因为门板反复开关的冲击力出现折弯变形，也不会超出常规工业铝型材围栏、钣金设备门框的安装空间限制，不需要额外对现场安装面做切割、打孔改造。设计过程中还考虑了不同门板厚度的适配性，摆臂上的固定孔位同样设置了调节余量，针对3mm到10mm厚度的亚克力透明防护门、钣金防护门都可以通过调整摆臂的固定位置实现可靠触发，不需要额外更换配件。在实际产线应用中，这类安装结构常见于装配工作站、机器人焊接单元、物料输送线的安全防护门位置，相比直接将门锁锁体固定在型材上的简易安装方式，这种带整体支架的结构可以将门锁受到的开关门冲击力均匀分散到整个安装面，

　　避免长期冲击导致锁体固定螺栓松动、触点接触不良的问题，同时透明防护门对应的安装区域没有多余的结构遮挡，方便作业人员观察设备内部的运行状态。结构上所有的折弯边角都做了倒角处理，没有尖锐的毛刺凸起，避免安装和运维过程中划伤操作人员，支架的板材厚度选用2mm的冷轧钢板，表面做喷塑处理，适配车间内多油污、多粉尘的使用环境，长期使用不会出现锈蚀掉漆的问题。锁体与支架的连接位置还增设了减震垫片，抵消门板开关时的震动传递，避免门锁内部的触点因为长期震动出现误触发的情况，摆臂的转轴位置采用自润滑衬套，不需要定期加注润滑油，减少后期的运维工作量。对于结构设计人员来说，这套安装结构可以直接复用在各类需要配置D4NL安全门锁的防护场景中，不需要重新核算安装孔位、干涉边界，只需要根据现场的门框型材尺寸微调垂直安装折边的固定孔位置即可，能够大幅缩短安全防护部分的设计周期，同时保证门锁安装后的可靠性，避免因为安装结构设计缺陷导致安全联锁失效的风险。
