带ASME法兰安装结构的点液位检测传感装置

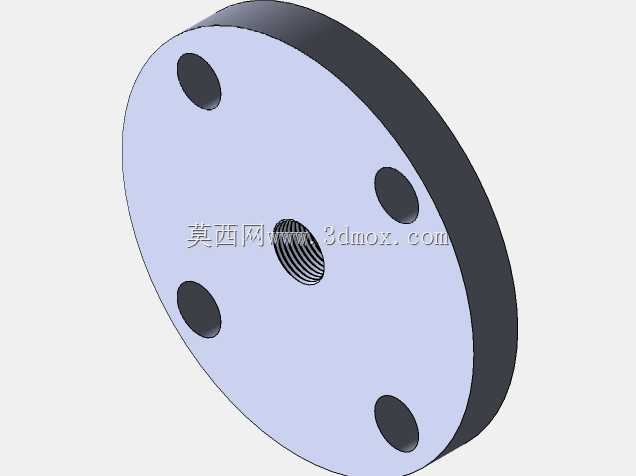

　　在化工储罐、食品加工料仓、水处理罐体的液位点位监测场景中，这类带标准法兰安装结构的点液位检测传感装置是保障物料液位管控、防溢防干烧的核心检测元件，区别于投入式、螺纹安装的液位检测产品，法兰安装的结构形式更适配中高压、密封要求高的罐体安装工况，能避免螺纹连接长期受介质腐蚀、温度交变出现的密封失效问题。从结构设计来看，这款传感装置采用ASME 150磅级2英寸SO.RF凸面带颈平焊法兰作为安装基体，法兰盘上均匀分布三个螺栓安装孔，安装时可直接与罐体侧壁或顶部预留的同规格配对法兰通过螺栓紧固，中间加装适配介质特性的密封垫片即可完成密封固定，无需额外制作安装转接板，能大幅降低现场安装的加工与适配成本。法兰上方设置的六角锁紧接头结构，

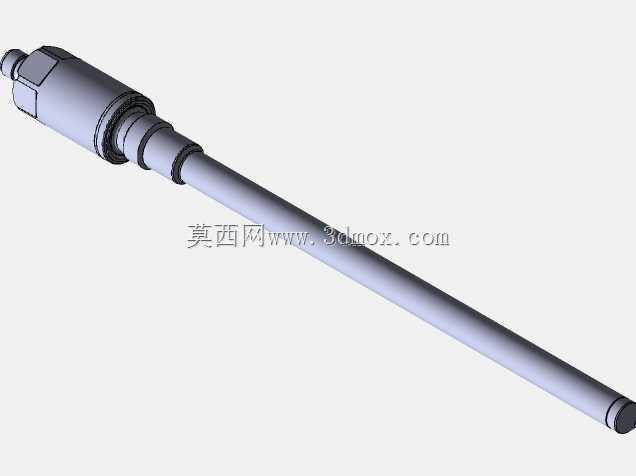

　　主要用于传感探头杆体的伸出长度调节与锁紧，现场安装时可根据实际需要的液位检测点位高度，调整探杆伸入罐体内部的长度，调整到位后旋紧锁紧螺母即可完成位置固定，无需对探杆进行裁切加工，适配不同液位触发高度的安装需求。探杆部分采用等径直杆结构，表面做光滑钝化处理，既可以减少介质挂壁对检测精度的干扰，也能降低粘稠介质在探杆表面的附着残留，长期使用无需频繁拆出清理维护。从功能实现逻辑上，这类点液位传感器属于接触式点位检测元件，当罐体内的液体介质上升至探杆端部的检测位置时，传感单元会输出开关量信号，联动进料泵关停、出料阀开启或者高低液位报警装置，实现液位点位的自动管控，相比非接触式的雷达、超声波液位检测产品，接触式点液位传感器不受罐体内蒸汽、

　　粉尘、泡沫的干扰，在高温、高湿、有搅拌扰动的罐体工况下检测稳定性更强。设计建模过程中，首先需要确认法兰的标准尺寸参数，严格匹配ASME B16.5标准中150磅级2英寸SO法兰的外径、螺栓孔中心距、螺栓孔直径、法兰厚度、凸面密封面的直径与粗糙度要求，保证模型导出的工程图可直接用于安装配对校验；其次要核算探杆的长度公差，探杆与法兰中心孔的同轴度需要控制在合理范围内，避免安装后探杆倾斜触碰罐体内壁或者搅拌部件，造成检测误触发或者部件损坏；上方的锁紧接头需要预留足够的锁紧行程，保证探杆长度调节范围内都能可靠锁紧，不会因为介质流动冲击出现探杆移位。安装边界方面，法兰安装面需要与罐体安装面保持平行，螺栓紧固时需要采用对角分次拧紧的方式，

　　避免法兰受力不均出现密封泄漏；探杆伸入罐体的部分需要避开罐内的进料冲击区、搅拌桨工作范围，防止长期受物料冲击或者搅拌剐蹭造成探杆变形、检测失效；电气接线端设置在法兰上方的接头顶部，接线完成后需要做好防水密封处理，避免户外或者冲洗工况下液体渗入接线腔造成电路短路。在实际工程选型应用中，这类带标准法兰的点液位传感器常被用于常压储水罐、酸碱药剂罐、食品级物料储罐的高低液位报警控制，相比传统的浮球式液位开关，没有活动机械部件，不存在浮球卡滞、磨损的问题，长期运行的可靠性更高，维护周期更长。建模时还需要注意各部件的装配间隙，锁紧螺母与法兰中心凸台的配合间隙、探杆与中心导向孔的配合间隙都需要符合机械装配公差要求，既保证探杆调节顺畅，又不会出现过大的间隙造成介质沿配合面渗漏。
