木质框架拼图斜接榫卯拼接结构

　　在实木家具与细木作加工领域，框架角接的结构强度与外观完整性一直是结构设计的核心考量点，这款斜接拼图式榫接结构，正是针对传统45度斜接易开裂、定位难、胶合面不足的痛点做的优化设计，目前广泛应用于实木相框、画框、小型柜体边框、装饰性木框类构件的生产加工环节。从实际应用场景来看，这类拼接结构不需要额外的金属连接件，完全依靠木材自身的咬合实现连接，外观上可以做到框体正面无外露榫头，满足轻奢、极简类木质框件的外观要求，同时相比普通平接或者直榫斜接，多段咬合的榫头能大幅提升胶合接触面积，在日常温湿度变化导致木材胀缩时，多方向的咬合齿可以分散内应力，避免框角出现开缝、错位的问题。

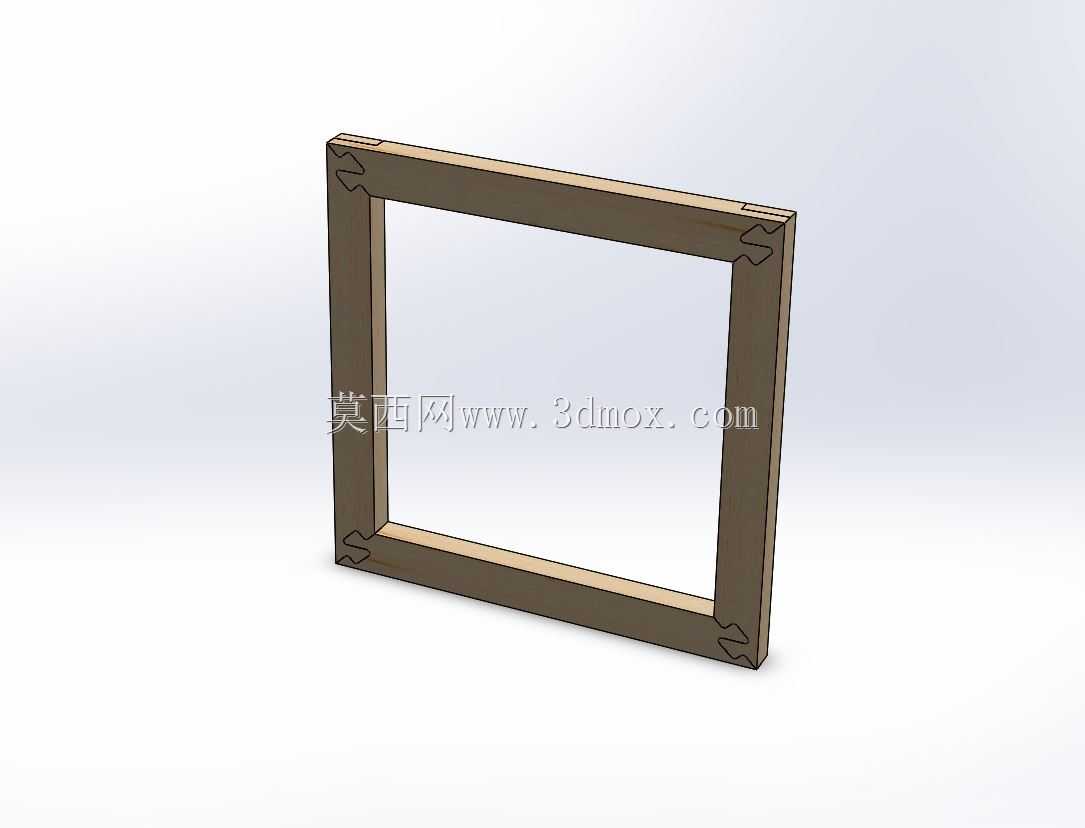

　　设计过程中，首先要明确框体的使用边界，这类结构适配的框条截面宽度通常在20mm到60mm区间，厚度在15mm到40mm之间，过薄的框条无法加工出足够深度的咬合榫齿，过厚的框条则会因为斜接面的加工误差累积导致拼接错位，因此在建模阶段就需要把榫齿的咬合深度控制在框条厚度的1/3到1/2区间，既保证足够的咬合强度，也避免榫齿过深导致框条外侧出现透榫影响外观。从结构功能上看，四个角的拼接采用完全对称的拼图式咬合设计，每一个角的公榫与母榫都采用多段折线形的契合面，相比单一斜面的斜接，这种结构在涂胶拼接时可以实现自定位，不需要额外的治具做长时间固定，工人拼接时只需要将两个框条的榫齿对齐压合，就能保证90度的框角精度，大幅降低组装环节的调校时间。

　　在加工适配性上，这类结构完全适配常规的数控雕刻机或者铣床加工，不需要特殊的成型刀具，建模时将所有咬合面的拔模斜度控制在1度以内，既方便加工后的脱模取件，也能保证拼接时的配合紧密度，不会出现过松导致的间隙或者过紧导致的装配时木材劈裂。实际生产中，这类结构的框体在完成拼接后，外侧的接缝可以做到0.1mm以内的缝隙，后续打磨上漆工序不需要额外的补土填缝，能有效减少后处理的工作量。从安装边界来看，采用该结构的框体整体外形公差可以控制在±0.2mm以内，适配常规的内嵌面板、背板安装槽设计，不需要因为拼接结构的偏差调整槽位的加工尺寸，在批量生产时能保证零部件的互换性，不同批次的框条都可以实现混装，不需要做分组选配。

　　结构受力层面，常规的45度斜接主要依靠胶合面的粘接力承受框体的对角线拉力，在受到外力磕碰或者长期承重时，很容易沿着胶合面出现开裂，而这款拼图斜接结构的多段咬合齿可以在胶合面之外提供机械咬合的阻力，当框角受到向外的拉力时，榫齿的垂直面可以直接承受载荷，不会完全依赖胶层的强度，经过实际测试，相同截面尺寸的框条，采用该结构的角接破坏拉力比普通斜接高60%以上，完全满足中小型木质框件的日常使用强度要求。建模过程中需要特别注意榫齿的转角处做R0.5的圆角过渡，避免加工时刀具在转角处留下刀痕，同时也能减少应力集中，避免木材在受力时从转角位置出现开裂。另外，所有的拼接配合面都要保证平面度公差在0.05mm以内，避免拼接后出现局部缝隙导致胶合强度下降，在实际装配时，只需要在咬合面均匀涂布木工胶，压合后静置固化即可，不需要额外加钉或者加装角码固定，成品外观整体性更强。
