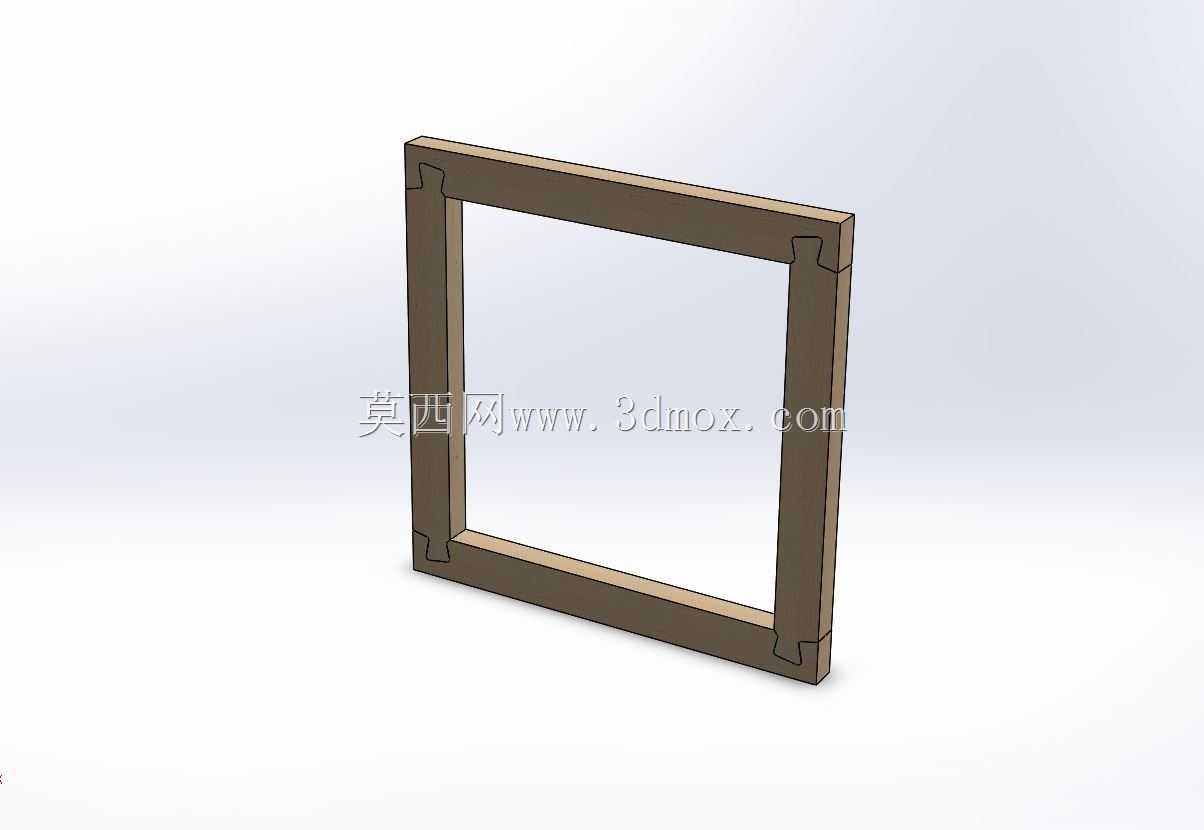

木框对半燕尾榫接结构设计

　　在实木家具与传统木作结构的设计落地中，榫接结构的精度直接决定了成品的结构强度与外观完成度，对半燕尾角作为半隐燕尾榫的典型变体，大量应用在实木框体的直角拼接场景，比如画框、小型柜体边框、实木门窗内框、装饰性木架的角部连接，这类结构不需要额外的金属固件，完全依靠木材本身的咬合实现连接，外观上仅在框体的端面露出极小的榫头切面，正面保持完整的木材纹理，兼顾结构强度与外观整洁性。

　　从实际使用场景来看，这类对半燕尾角结构适配厚度在15-30mm之间的实木方料，常见的应用场景里，框体的单根边料宽度通常控制在20-50mm区间，设计时需要先明确框体的内框与外框尺寸边界，比如常规小型装饰画框的外框边长在300-600mm时，单个角部的燕尾榫咬合长度设置为料厚的0.8-1倍，既不会因为榫头过长导致边料端部易裂，也不会因为咬合长度不足导致角部抗扭强度不够。

　　设计这类结构时，首先要区分对半燕尾的配合公差，因为实木材料存在湿胀干缩的特性，榫头与榫槽的配合不能采用金属件的过盈配合标准，通常在宽度方向预留0.1-0.2mm的涂胶间隙，燕尾的倾斜角度控制在1:6到1:8之间，角度过大会导致装配时榫头易崩边，角度过小则会降低咬合的抗拉脱能力，角部的对半分割线要精准落在框体直角的对角线上，保证两个边料的榫头各占角部截面的一半，装配后接缝均匀，不会出现高低差。

　　从结构功能特性来看，对半燕尾角相比明燕尾榫，隐藏了大部分榫接痕迹，框体的两个外侧面都是完整的平面，不需要额外的封边处理，相比直榫拼接，燕尾结构的自锁特性可以抵抗框体受外力产生的角部张开变形，即使胶层老化，结构本身的机械咬合也能维持框体的基本形态，在日常使用中，这类结构可以承受垂直于框体平面的均匀载荷，比如画框挂载时的整体重量，或是小型窗框承受的常规风压，不需要额外加装角码加固。

　　建模过程中需要注意，榫头的端部要做0.2-0.3mm的倒角处理，避免装配时榫头尖角刮伤榫槽内壁导致涂胶不匀，榫槽的底部要预留0.1mm的溢胶槽，防止涂胶后装配时胶液溢出污染框体外表面，所有的棱边在结构设计阶段就要明确后续的打磨余量，通常外露棱边预留0.3mm的打磨量，保证成品组装后棱边圆润无毛刺。在实际生产适配中，这类结构既可以通过传统木工手工开榫实现，也可以适配数控雕刻机的批量加工，建模时的特征拆分要对应加工路径，避免出现刀具无法加工的内直角，所有内角位置预留和刀具直径匹配的圆角，减少后续手工修锉的工作量。

　　从安装边界来看，这类榫接结构组装时需要沿着榫头的倾斜方向平行压入，不能采用直角敲击的方式装配，设计时要在榫头的导入端做15度的导入斜度，降低装配对位的难度，框体组装完成后，角部的接缝错位量要控制在0.1mm以内，才能保证后续表面涂饰的效果。对于不同材质的硬木与软木，榫头的厚度需要做对应调整，硬木材质的榫头厚度可以设置为料宽的1/4，软木材质则适当增加榫头厚度到料宽的1/3，弥补软木本身强度较低的缺陷，避免长期使用后榫头断裂。
