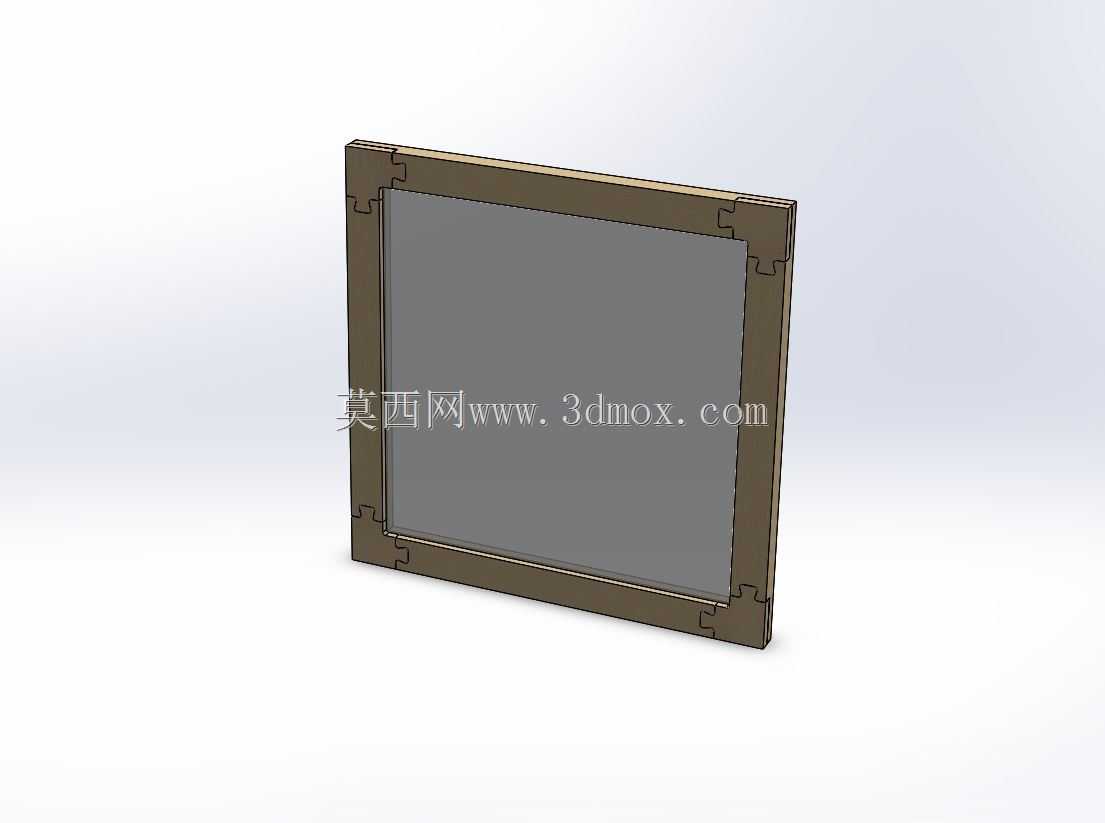

实木框架燕尾榫角拼接结构设计

　　在实木家具、定制木作框架的生产环节，角部连接的结构强度直接决定了成品框架的抗形变能力与长期使用稳定性，燕尾键角这类榫接结构，是传统木作工艺与现代结构设计结合的典型角接方案，目前广泛应用在实木相框、画框、小型柜体边框、装饰性木框隔断的生产制造中。这类角接结构不需要额外的金属连接件辅助固定，完全依靠木材自身的榫卯咬合实现连接，既保留了木作产品的外观整体性，也避免了金属连接件长期使用出现的锈蚀、松动、外露影响美观的问题。从实际使用场景来看，这类燕尾键角结构适配厚度15-30mm的实木边框料，常见的边框宽度范围在20-60mm之间，设计时会根据边框的截面尺寸调整燕尾榫的齿形参数：当边框厚度小于20mm时，单角通常设置2个对称分布的燕尾键，

　　齿形的倾斜角度控制在7-9度，这个角度区间既能够保证榫头插入后具备足够的自锁能力，不会在框架受横向拉力时出现脱开问题，也不会因为角度过大导致装配时榫头根部应力集中，出现木材劈裂的问题；当边框厚度超过25mm时，可以在角部增加到3个燕尾键，均匀分散角部承受的弯折应力，避免长期受温湿度变化导致木材胀缩时，角部出现开缝变形。设计这类榫接结构时，首先要考虑木材的各向异性特性，顺纹方向的抗拉强度远高于横纹方向，因此燕尾键的长度方向需要与边框的顺纹方向保持一致，避免榫头受拉时出现横纹断裂的问题。榫头与榫槽的配合公差需要控制在0.1-0.2mm的过盈区间，装配时通过木槌敲击即可实现紧密咬合，不需要额外添加胶粘剂也能达到足够的连接强度，

　　如果是需要永久固定的框架，可以在配合面涂抹少量木工胶，进一步提升连接的整体性与密封性能。从安装边界来看，这类角接结构的外边缘可以根据产品需求设计成直角、小圆角或者45度斜切边，不需要额外预留连接件的安装空间，框架拼接完成后外表面平整，后续的打磨、上漆、包覆装饰面工序都不会受到连接结构的影响。和传统的45度斜角钉接、直榫角接相比，燕尾键角的抗扭性能提升40%以上，即使框架长期承受单侧悬挂的荷载，角部也不会出现错位、开缝的问题。在实际建模过程中，需要重点关注燕尾键根部的圆角过渡，通常设置R0.5-R1mm的圆角，避免铣削加工时刀具在根部留下应力集中点，同时也能减少装配时榫头边角的崩缺问题。榫槽的深度需要比榫头的长度大0.3-0.5mm，

　　预留出木工胶的填充空间，避免涂胶后装配时胶液无法排出导致拼接不到位。对于需要拆装运输的大型木框架，还可以在燕尾键的中心位置设计隐藏式的木销孔，装配完成后打入同材质的木销，进一步锁定榫接位置，防止运输过程中受震动导致榫头松脱。这类结构除了应用在实木家具领域，在木质工艺展品、定制木包装箱的边框连接、仿古木窗的框体拼接中也有大量应用，不同应用场景下可以调整燕尾键的外露形态：如果是追求外观极简的产品，可以将燕尾键设计成隐藏式结构，拼接完成后外表面看不到榫接痕迹；如果是追求传统工艺质感的产品，可以将燕尾键的端面外露，搭配不同色差的木材制作榫键，形成独特的装饰效果。在结构受力层面，这类角接结构能够同时承受来自三个方向的荷载：垂直于框架平面的正面荷载、框架平面内的横向拉力、以及角部的扭转力矩，相比单一的平接、钉接结构，荷载传递路径更均匀，不会在连接点出现应力集中导致的局部损坏。针对不同硬度的木材，设计参数也需要做对应调整：如果是橡木、胡桃木这类硬木，燕尾榫的倾斜角度可以适当加大到8-9度，提升自锁能力；如果是松木、桐木这类软木，倾斜角度需要控制在7度以内，避免角度过大导致榫头切入木材纤维造成结构损坏。加工这类结构通常采用数控镂铣机一次成型，建模时需要将刀具路径的补偿量考虑在内，保证加工完成后的配合尺寸符合设计公差，不需要二次修配即可完成装配。
