欧姆龙上臂式电子血压监测仪结构模型

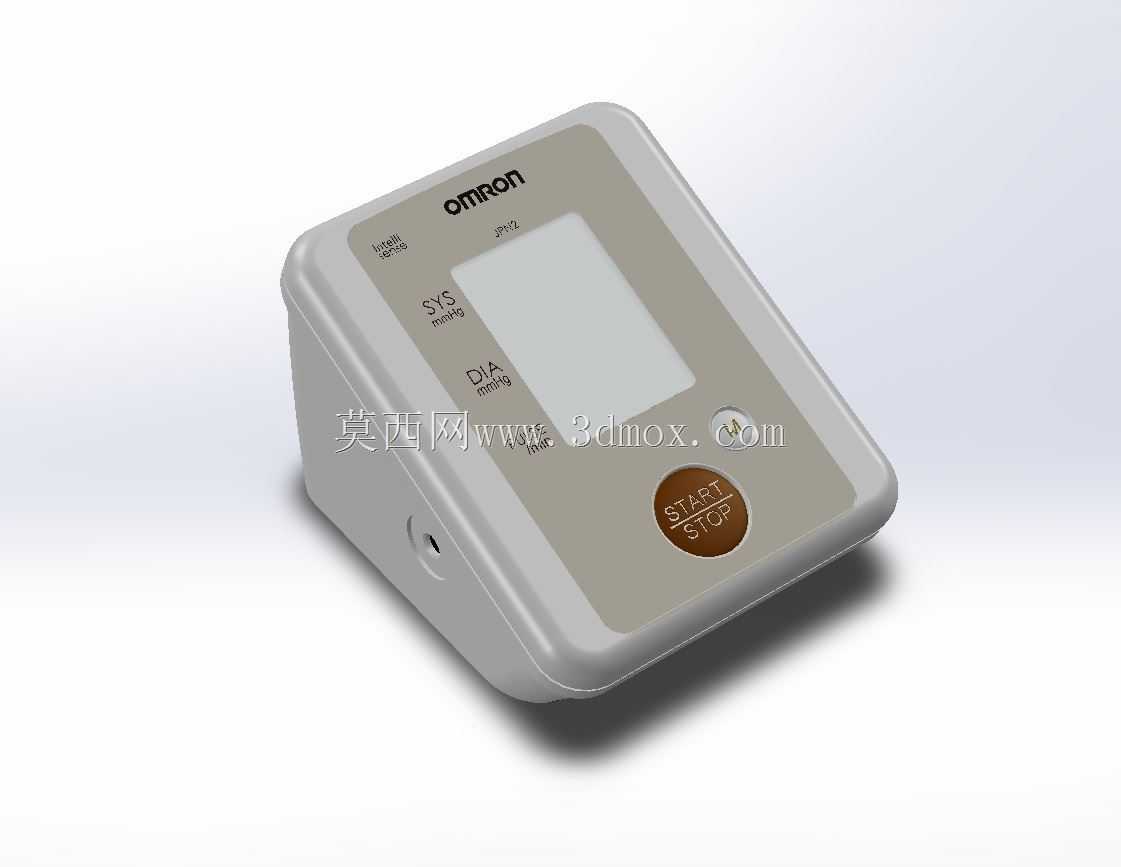

　　这款上臂式电子血压监测设备的三维结构模型，还原了家用医疗检测类设备的典型设计逻辑，从结构设计从业者的视角拆解，其整体布局完全围绕日常使用的人机交互需求、内部元器件排布合理性展开。首先从实际应用场景来看，这类设备主要覆盖家庭日常血压监测、基层诊所快速筛查、社区健康义诊点位的快速检测场景，不需要复杂的外接管路，一体式主机搭配袖带即可完成全部检测流程，对非专业使用者的操作门槛极低，这也是结构设计阶段最先锚定的核心需求。从外形尺寸与安装边界来看，主机整体采用带圆角的类方台造型，边角全部做R3-R5的圆弧过渡，没有尖锐棱角，避免日常挪动、使用过程中磕碰划伤，整机放置在桌面时的重心偏下，底部四个角设置有浅槽式防滑胶垫安装位，

　　放置在光滑桌面时不会因为按压操作按键出现滑移，整机的长宽高尺寸控制在120mm95mm70mm区间，既能够容纳内部的气泵、压力传感器、主控电路板、电池仓等核心元器件，也不会占用过多桌面空间，适配普通家庭床头柜、书桌的摆放空间需求。从功能特性的结构匹配来看，正面区域的布局完全贴合使用者的操作视线：上方区域预留液晶显示屏安装位，屏幕做下沉式设计，周边的壳体高出屏幕表面0.8mm，形成防护唇边，避免日常擦拭、磕碰直接损伤屏幕表面；屏幕下方的操作区域仅保留单枚启停按键，按键采用圆形大尺寸设计，表面做凹凸触感标识，即使是视力不佳的老年使用者也可以通过触感快速定位按键，不需要刻意低头寻找操作位；壳体侧面预留外接袖带的气路接口，

　　接口做阶梯式卡扣结构，能够和袖带导气管的插头紧密配合，避免加压过程中出现漏气导致检测数值偏差；背部区域设计为可拆卸式电池仓盖，仓盖和主体壳体采用卡扣式连接，不需要额外工具即可打开更换电池，仓盖边缘做防水唇边设计，能够阻挡日常使用中不慎泼洒的少量液体渗入内部损坏电路。从设计思路的落地逻辑来看，整机的壳体拆分为上壳、下壳两个主要注塑件，配合电池仓盖、按键、接口堵头几个小型结构件，整体装配螺丝全部隐藏在底部防滑胶垫下方，外观面没有外露的螺丝孔，保证外观整体性的同时，也避免缝隙积灰难以清理；内部的筋位排布完全匹配核心元器件的固定需求：气泵位置设置有环形减震筋位，搭配软胶减震垫降低加压过程中的设备震动与噪音，压力传感器的安装位设置定位柱，

　　保证传感器和气路的对接精度，避免气路偏差带来的检测误差，电路板安装位设置有支撑柱和卡扣，不需要打胶即可完成电路板的固定，后续维修拆解也更加方便。从实际使用的结构合理性来看，整机的倾斜角度经过适配，放置在水平桌面时，屏幕面和水平面呈15度左右的仰角，使用者坐在椅子上不需要刻意俯身即可清晰看清屏幕显示的数值，操作按键的按压力度设置在2-3N区间，按动时的反馈清晰，不会因为按压力度过大导致主机移位，也不会因为力度过小出现误触发。这类医疗检测类设备的结构设计，核心是在有限的体积内平衡元器件容纳、操作便利性、使用安全性三个维度的需求，不需要复杂的传动结构，但是对细节的人机交互适配、装配工艺合理性有很高的要求，每一处筋位的厚度、圆角的大小、卡扣的位置，都需要结合实际使用场景反复调整，最终才能呈现出操作简便、运行稳定的成品效果。
