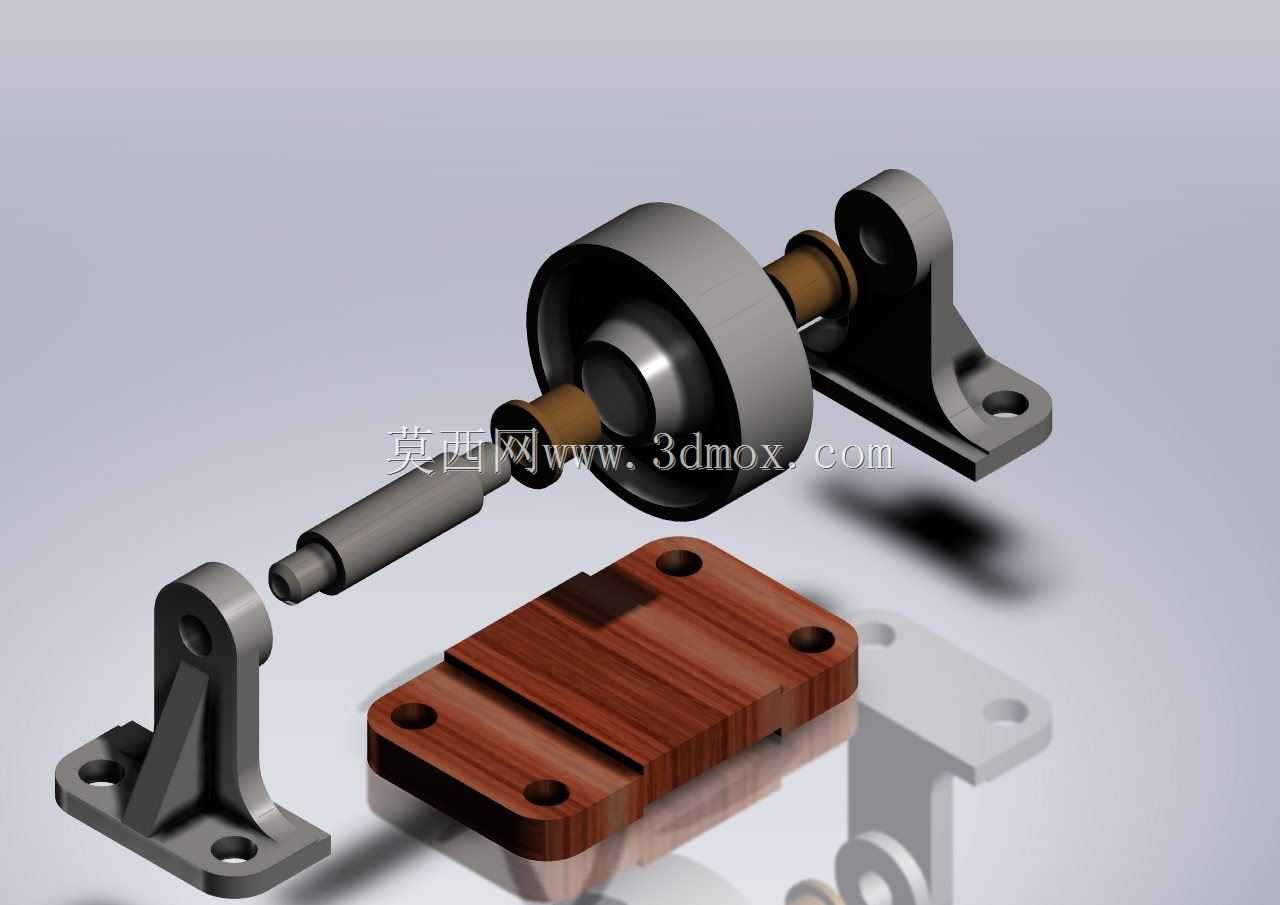

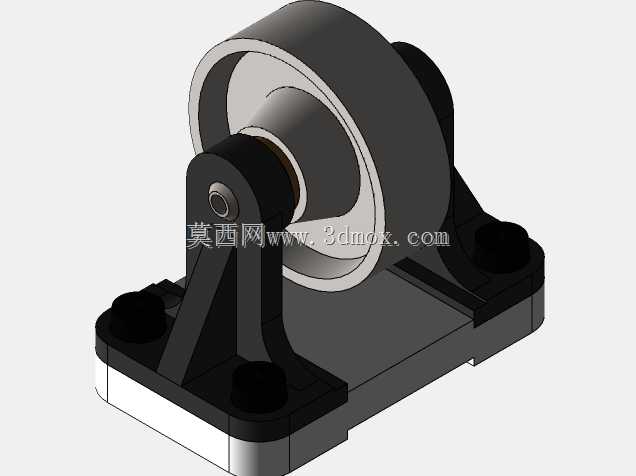

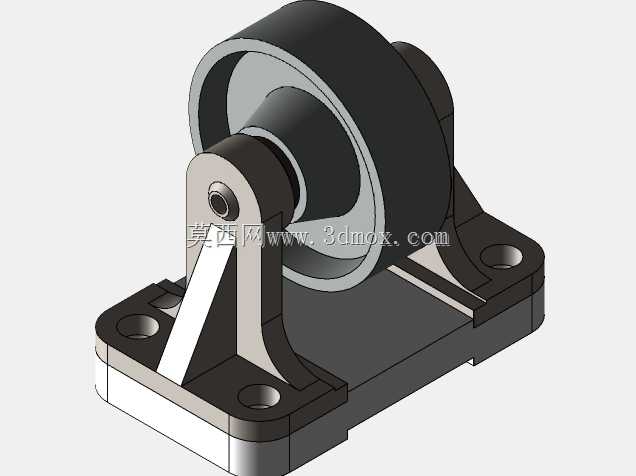

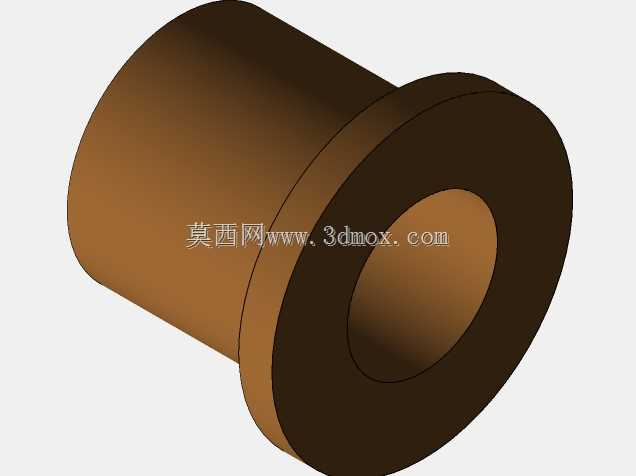

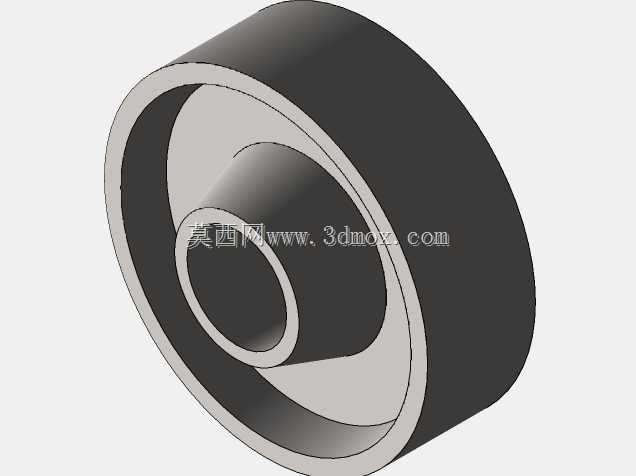

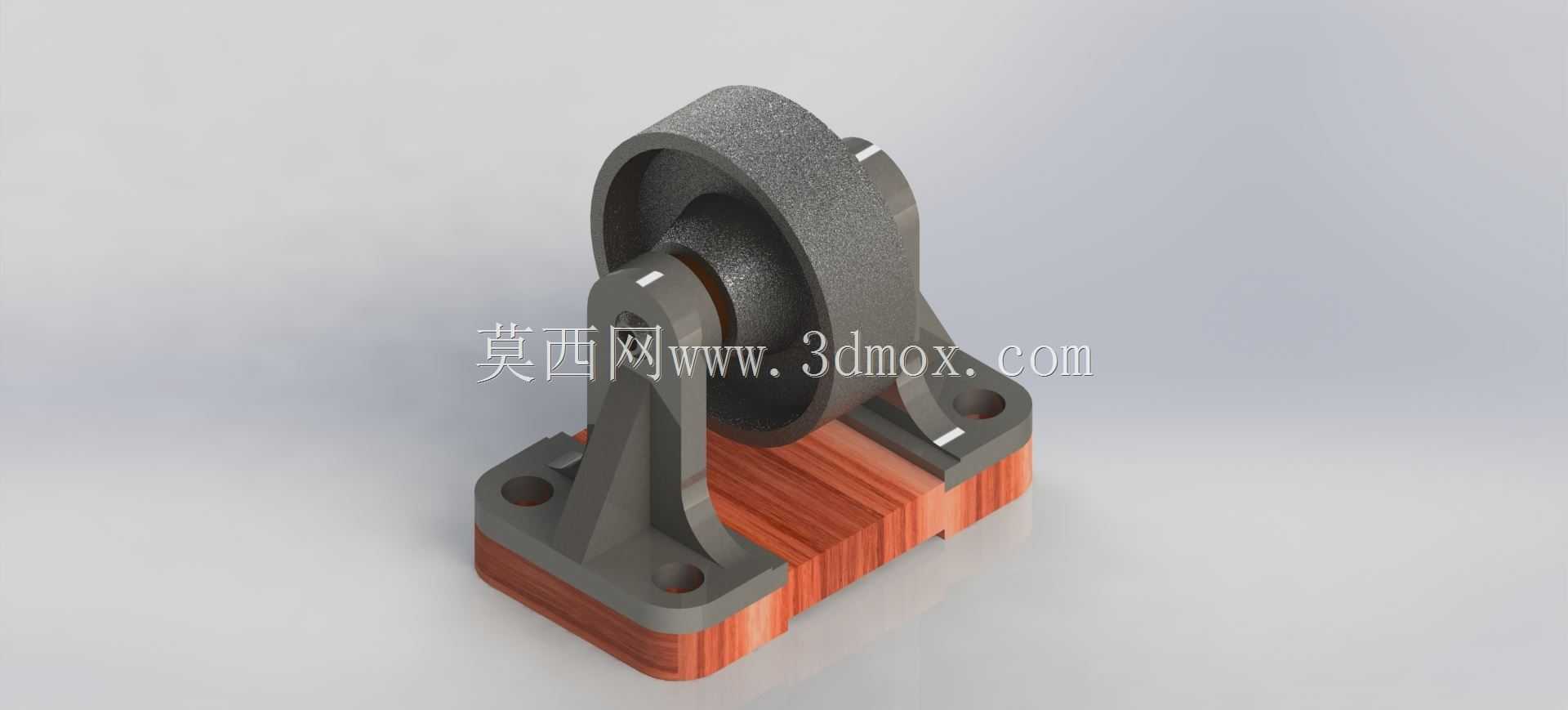

这套皮带轮支撑结构,核心作用是为皮带传动系统中的从动轮或张紧轮提供稳定的回转支撑,常见于中小型输送设备、轻工包装机械、纺织机械的动力传递单元中,用来承接皮带张紧产生的径向载荷,避免轴系运转时出现挠曲变形,保证皮带轮的回转中心始终与动力输出轴保持平行,防止皮带出现偏磨、跳齿甚至脱落的故障。从结构组成来看,整套组件包含两个对称布置的立式支撑座、一根贯穿的阶梯传动轴、一个装配在轴段中部的皮带轮、一块用于固定支撑座的安装底板,轴与支撑座的配合位置预留了轴承安装位,实际装配时可根据载荷等级选配深沟球轴承或者滑动轴套,满足不同转速、不同载荷工况的使用需求。设计过程中首先要确定的是支撑跨距,两个支座的安装孔中心距需要匹配皮带轮的宽度,

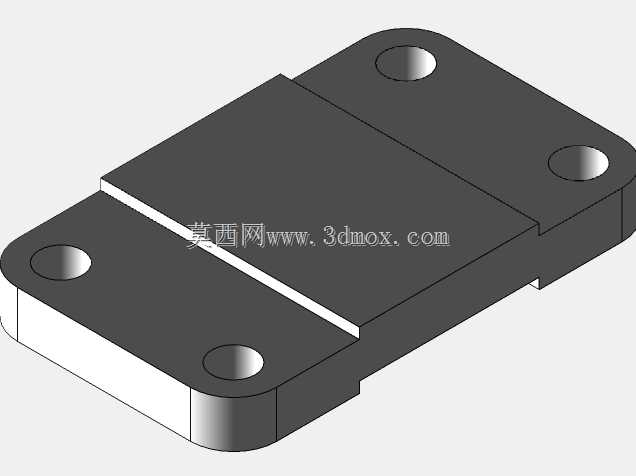

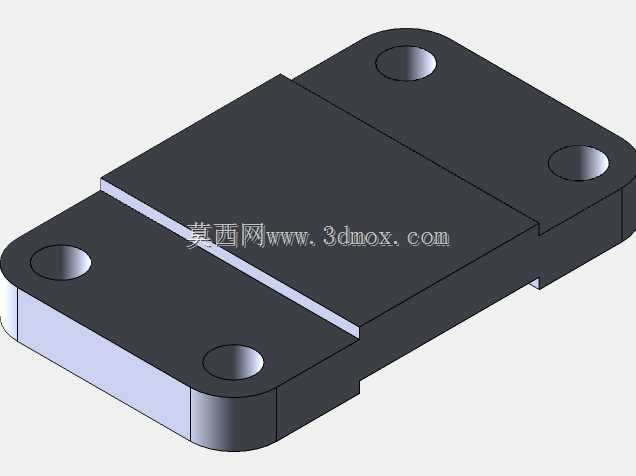

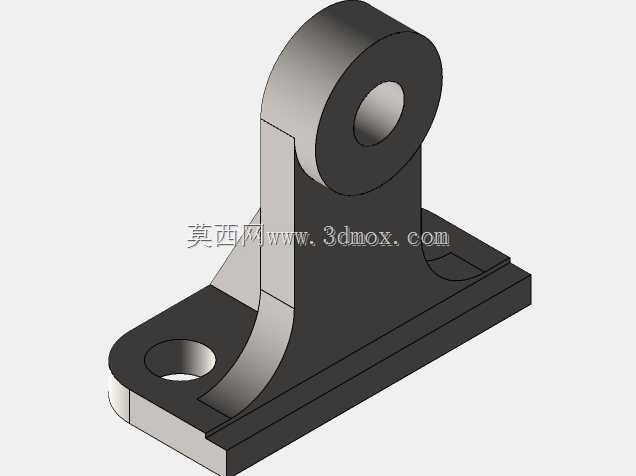

同时要留出轴端挡圈、密封件的装配空间,避免运转过程中皮带轮与支座内侧发生摩擦干涉;支撑座采用L型折弯式的铸造结构,底部设置两个带沉孔的安装耳,沉孔深度刚好容纳内六角圆柱头螺钉的头部,保证安装后螺钉头不会突出底板平面,不会影响底板与设备机架的贴合精度;支座的立板部分做了三角形加强筋设计,筋板厚度根据额定径向载荷核算,当皮带张紧力作用在轴上时,加强筋可以将立板受到的弯矩分散到底部安装面,避免长期受载后立板出现外张变形,导致轴的平行度超差。安装底板采用带沉孔的平板结构,四个角的安装孔位置与两个支撑座的底部安装孔一一对应,底板表面做了铣平处理,平面度控制在0.05mm以内,保证两个支撑座安装后,其上的轴承孔同轴度偏差不超过0.02mm,

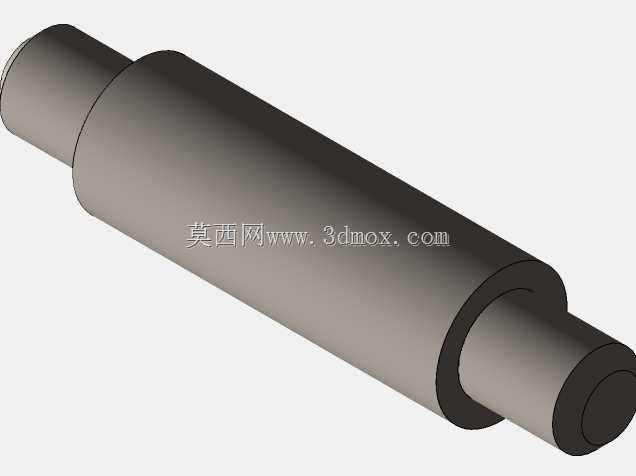

避免轴系装配后出现卡滞、运转阻力过大的问题;轴的结构设计采用阶梯变径形式,从端部到中间依次设计了轴承配合段、皮带轮定位轴肩、密封件安装槽,轴肩的高度严格按照轴承内圈的定位要求设置,既保证轴承内圈能被可靠轴向定位,又不会过高导致轴承拆卸困难;皮带轮与轴的配合采用过渡配合加键连接的形式,键槽位置与轴端的距离满足装配工艺要求,装配时可以从轴的一端依次装入轴承、皮带轮、另一侧轴承,再整体装入两个支撑座的轴承孔中,最后在轴端加装挡圈完成轴向固定。实际选型应用时,需要先核算整套传动系统的皮带张紧力、皮带轮额定转速,确认支撑座的额定静载荷、动载荷满足工况要求,同时要核对安装底板的外形尺寸与设备机架的预留安装空间是否匹配,
支撑座的高度要保证皮带轮安装后,皮带的包角满足传动设计要求,避免包角过小导致传动打滑;如果应用在有粉尘、切削液飞溅的工况中,还可以在支撑座的轴承孔外侧加装密封端盖,在端盖与轴的配合位置加装骨架油封,防止外界杂质进入轴承内部,延长轴承的使用寿命。这套结构的设计优势在于装配流程简单,两个支撑座采用分体式设计,后期维护时不需要完全拆卸底板,只需要拆开一侧支撑座就可以抽出轴系,更换皮带轮或者轴承,大幅降低设备的停机维护时间;同时底板与支撑座的分体设计也方便根据不同的安装需求调整支撑座的间距,适配不同宽度的皮带轮,提升了结构的通用性,不需要针对不同宽度的皮带轮重新设计整套支撑结构,只需要调整底板长度或者支撑座的安装位置即可。在建模过程中,所有配合面的尺寸公差、形位公差都按照机械设计手册的推荐值设置,安装孔的位置度公差控制在合理范围内,保证加工后的零件可以直接装配,不需要额外配做修配,适合批量加工生产;结构的所有转角位置都做了铸造圆角处理,避免应力集中,提升零件的抗疲劳强度,在长期受交变载荷的工况下也不会出现开裂失效的问题。
