弧形铰接式连杆杯机械结构设计

　　在各类需要实现小角度往复摆动、铰接传动的机械结构场景中，这类弧形铰接式连杆杯是十分常见的传力连接构件，它不像常规直连杆那样仅传递轴向拉压力，而是通过自身的弧形避让结构，在铰接转动过程中规避周边构件的运动干涉，适配紧凑安装空间内的摆动传动需求。从实际应用场景来看，这类构件常出现在轻工自动化设备的摆臂驱动单元、小型检测设备的角度调整机构、传感检测装置的触发联动结构中，尤其在安装空间局促、传动摆角存在弧形轨迹要求的工位上，常规直臂铰接件容易在摆动时触碰周边的安装板、线路或者其他功能部件，而这种带弧形避让段的连杆杯，能在传递摆动力矩的同时，利用自身的弧形轮廓预留出足够的运动安全间隙，不需要额外调整周边部件的安装位置，就能满足小空间内的传动布局要求。

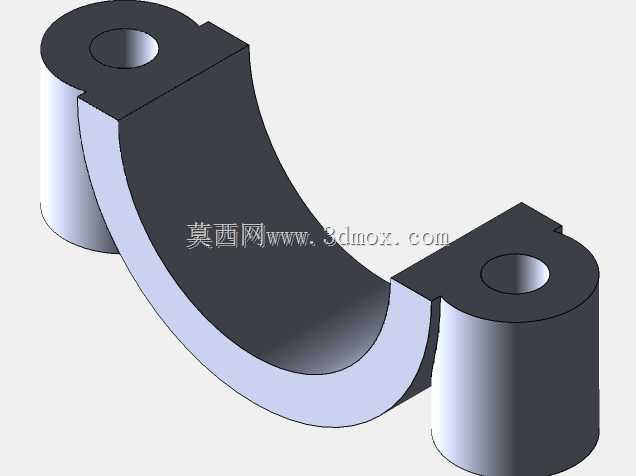

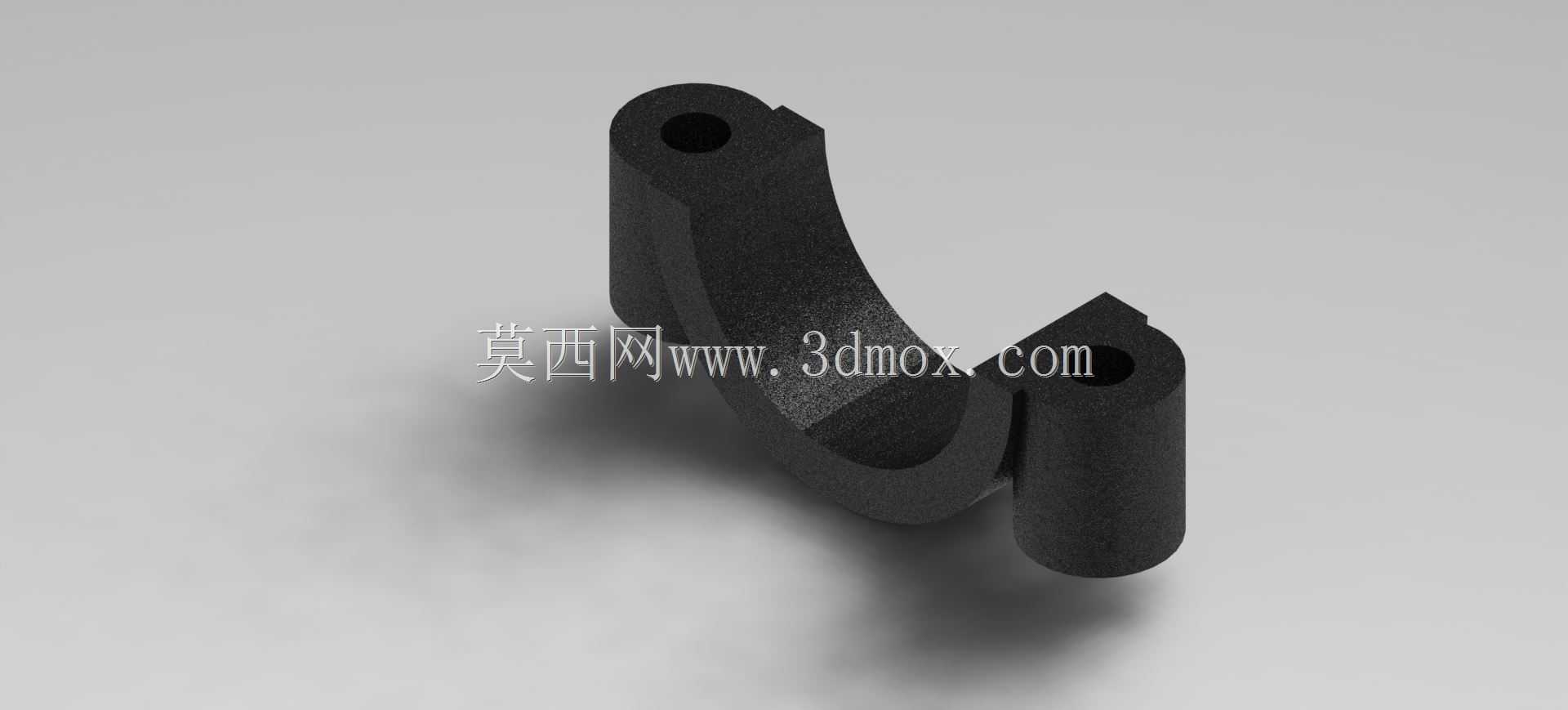

　　从功能特性上看，该构件两端设置带同轴安装孔的铰接柱结构，两个铰接孔的轴线保持平行，安装时可分别通过销轴与主动摆臂、从动构件连接，中间的弧形段为主要的传力主体，整体采用一体化成型结构，不存在拼接焊缝或者装配接缝，在承受周期性往复摆动力时，应力能够沿着弧形轮廓均匀传递，不会在拼接位置出现应力集中导致的断裂问题。和分体式铰接连接件相比，这种一体化结构的装配累计误差更小，两端铰接孔的同轴度、孔位间距精度更容易通过加工保证，安装后摆动过程的卡滞概率更低，长期往复运行的磨损量也更可控。

　　设计这类构件的时候，首先要明确两端铰接点的中心距，这个尺寸直接决定了摆动传动的杠杆比，需要结合驱动端的输出力矩、从动端需要的摆动力来核算，中心距过大则会导致相同驱动行程下摆动角度过小，中心距过小则会放大驱动端的力矩负载，容易造成驱动部件过载。其次要确定弧形段的内弧半径，这个尺寸需要结合整个摆动副的最大摆角来核算，要保证在整个摆动行程范围内，弧形段的内轮廓不会和铰接中心位置的固定轴、安装座发生触碰，通常会在理论计算的最小间隙基础上预留0.5-1mm的安全余量，避免加工误差、装配误差导致运动过程中出现剐蹭。两端铰接孔的内径尺寸需要匹配选用的销轴直径，孔的深度要保证销轴插入后有足够的接触支撑长度，避免销轴受力后出现偏磨或者弯折，同时铰接孔的端部需要设计轻微的倒角，既方便销轴装配时的导入，也能去除机加工产生的毛刺，避免装配时割伤安装人员或者刮损销轴表面的防锈层。

　　从安装边界来看，这类构件安装时需要注意两个铰接端的轴向定位，通常会在销轴上配套轴用挡圈或者平垫，限制连杆杯在销轴轴向的窜动量，窜动量过大会导致传动过程中出现侧向偏移，长期运行会造成铰接孔的偏磨，缩短构件的使用寿命。安装前需要确认铰接孔内的清洁度，避免残留的切屑、灰尘进入铰接配合面，装配时可以在销轴表面涂抹少量润滑脂，降低初始运行阶段的磨损速率。另外，弧形段的外轮廓在安装时要注意和周边的管线、其他运动构件保持足够的安全距离，尤其是在设备运行过程中，周边的柔性管线如果出现晃动，不能搭在弧形段的运动轨迹范围内，避免摆动过程中夹损管线。

　　在结构强度校核方面，这类连杆杯的受力薄弱点通常在弧形段和两端铰接柱的过渡位置，设计时需要在过渡位置设置合理的圆角，不能采用直角过渡，直角过渡会在受力时产生明显的应力集中，在周期性往复载荷作用下容易萌生疲劳裂纹。核算壁厚的时候，要结合传递的最大摆动力矩来计算，保证弧形段的截面抗弯模量满足强度要求，同时也要兼顾构件的整体重量，在强度足够的前提下不需要过度增加壁厚，避免增加运动副的整体惯量，导致驱动端需要额外输出力矩来克服构件自身的惯性负载，尤其是在高频往复摆动的工况下，过大的自重会加剧铰接位置的冲击磨损，反而降低整个传动机构的运行稳定性。
