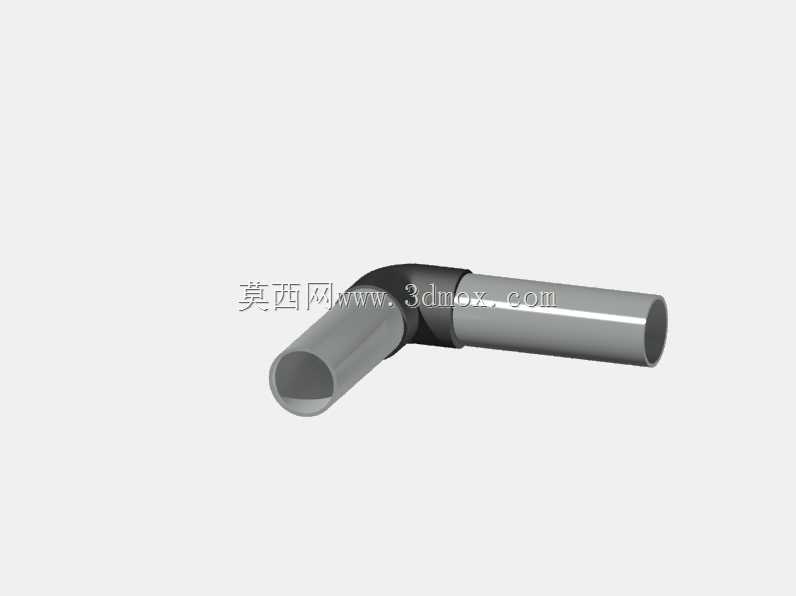

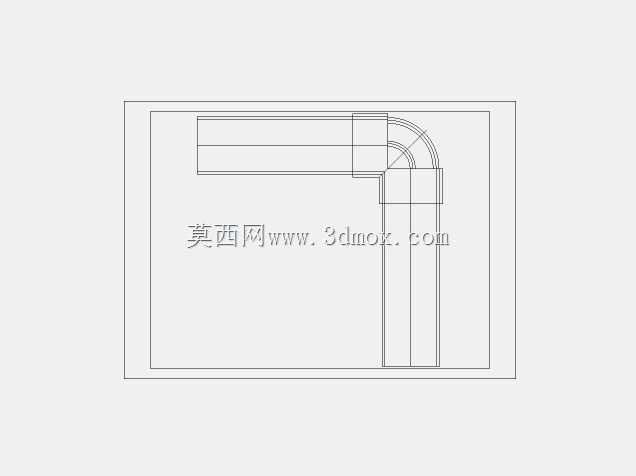

直角弯型管路连接构件三维结构设计

　　在工业流体输送、气动回路搭建、小型设备气路排布场景中，直角转向的管路连接构件是改变介质流向、适配紧凑安装空间的核心基础零件，本次设计的直角弯型构件，正是针对小通径管路的90度转向需求完成的结构建模。从实际使用场景来看，这类构件常出现在小型自动化设备的气路分支、实验室分析仪器的流体管路、小型液压站的阀组外接管路中，相比采购标准成品弯头，定制化建模的构件可以更好匹配非标准安装间距，避免管路弯折造成的通径缩窄、流阻激增问题。设计初期首先明确了安装边界约束：构件两端的连接段需要适配常用的快插接头安装尺寸，直管段长度预留足够的接头拧入空间，避免安装时与相邻管路、设备钣金壁产生干涉；转弯处的曲率半径经过反复校核，

　　既不能因为曲率过小造成介质流动时的局部阻力过大，也不能因为曲率过大导致整体占用空间超出紧凑安装的要求，最终确定的转弯半径与管路通径比值控制在1.5倍，兼顾流阻控制与空间占用需求。从功能特性上看，该构件采用等通径设计，整个流道内壁无突变台阶，介质流经转向处时不会产生明显的紊流区，对于输送洁净气体、低粘度液体的场景，能够有效减少介质残留、降低压力损失；构件外壁设置了两处平行的装夹平面，方便安装时使用扳手夹持固定，避免拧紧接头时构件跟转造成管路扭曲。外形尺寸方面，两端直管段的轴线呈严格90度垂直，端面的平面度公差控制在0.05mm以内，保证接头安装后密封面贴合紧密无泄漏；构件整体的外轮廓尺寸经过优化，在保证管壁厚度满足1.

　　5倍工作压力强度要求的前提下，尽可能缩小外轮廓体积，适配设备内部狭窄的排布空间。建模过程中优先采用参数化草图驱动的方式，先绘制流道的中心轨迹线，再基于轨迹线扫描生成实体结构，转弯处的内外壁采用同心圆弧过渡，避免应力集中；两端的连接部位预留了标准的管螺纹加工余量，后续出工程图时可以直接标注螺纹精度、形位公差要求，不需要二次调整模型结构。在安装适配性上，该构件可以直接与同通径的硬管、软管接头配合，不需要额外加装过渡转接头，减少了管路系统的泄漏点；构件的壁厚经过强度校核，在额定1.6MPa的工作压力下，管壁的最大应力远低于常用金属材料的许用应力，长期使用不会出现变形、开裂问题。针对不同的使用场景，模型还预留了参数修改接口，

　　只需要调整草图中的通径、转弯半径、直管段长度参数，就可以快速生成不同规格的同类型弯管构件，大幅提升同系列零件的设计效率。实际装配验证时，将该构件导入设备整体装配体中，模拟管路排布路径，确认构件与周边的电气元件、钣金支架、其他管路之间均保留了至少3mm的安全间隙，安装时不需要额外调整周边部件的位置，能够直接完成装配；流道仿真结果显示，介质以额定流速流经该构件时，局部压力损失仅为同规格直角锐边弯头的32%，能够有效降低系统的动力损耗，对于长时间连续运行的流体回路系统，能够起到一定的节能效果。
