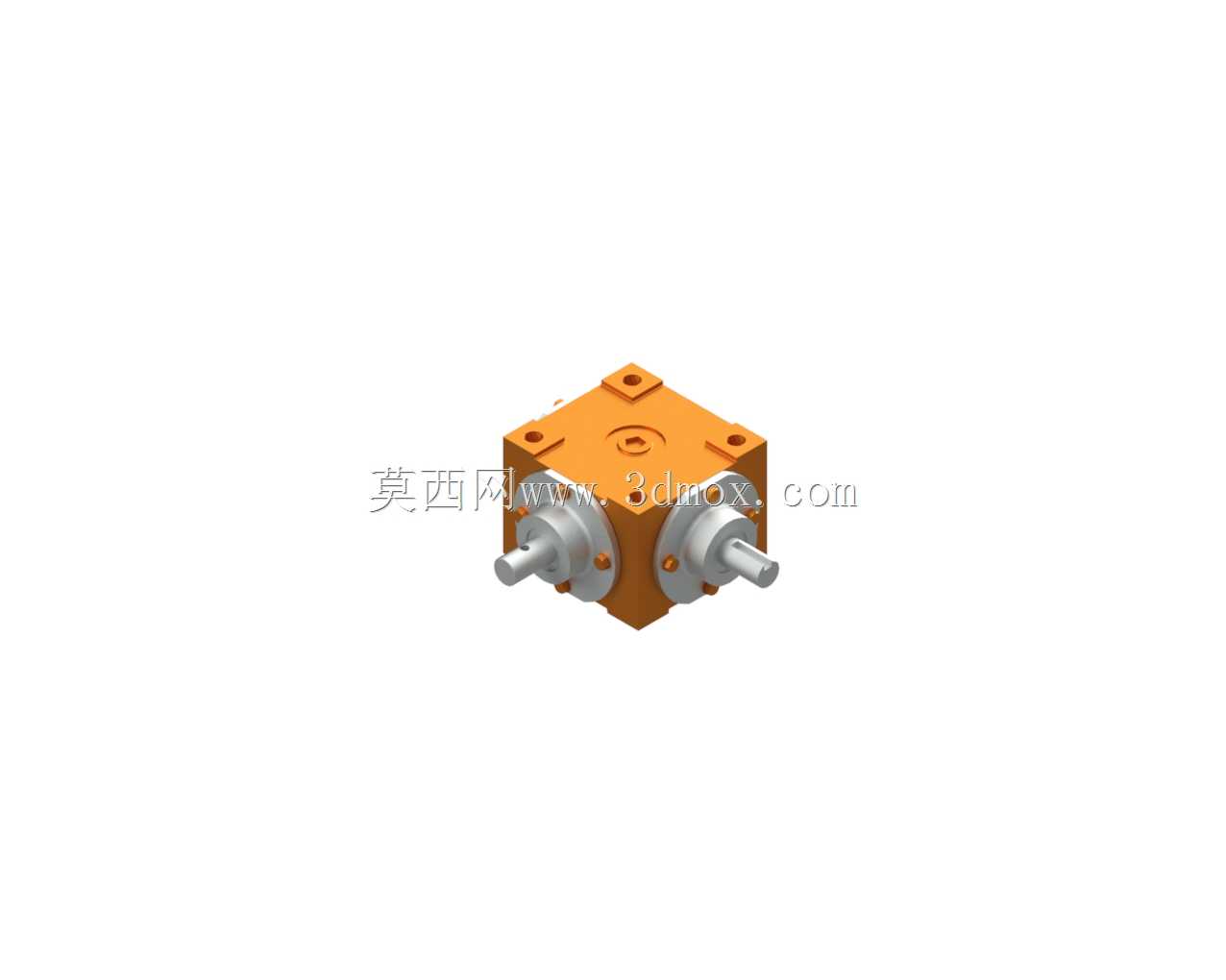

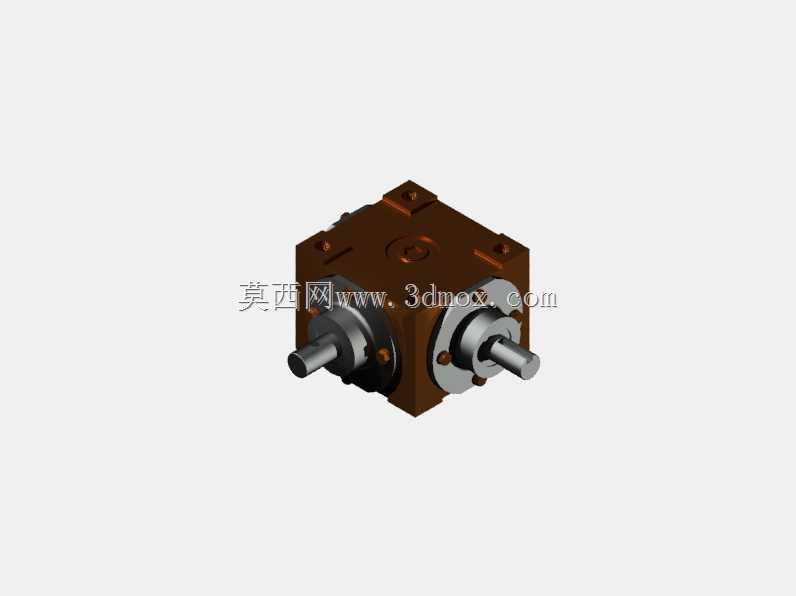

简易结构齿轮箱传动组件三维设计

项目分类:通用机械零部件 发布时间:2022-04-11 ID:605355
  • 简易结构齿轮箱传动组件三维设计
  • 简易结构齿轮箱传动组件三维设计
  • 简易结构齿轮箱传动组件三维设计

  在常规中小型动力传输场景中,这类简易结构齿轮箱的应用覆盖范围极广,从轻工输送线的动力端减速单元,到小型自动化设备的扭矩匹配模块,再到民用机电产品的传动变速结构,都能见到同原理结构的实际落地。不同于重载工业场景使用的多级硬齿面减速箱,这类轻量化齿轮箱的设计核心是在满足额定扭矩传递要求的前提下,尽可能压缩整体安装空间,降低结构自重,同时兼顾日常维护的便捷性。从结构设计逻辑来看,该齿轮箱采用平行轴传动布局,输入轴与输出轴的中心距经过严格的啮合参数校核,齿轮副的重合度控制在1.2到1.6的合理区间,既保证传动过程的平稳性,避免低速运转时出现啮合冲击噪音,也不会因为重合度过高导致加工装配难度大幅提升。

  箱体内腔的齿轮容纳空间预留了足够的润滑脂存储间隙,侧壁的轴承安装位采用台阶孔定位设计,装配时轴承可以直接压装到位,不需要额外加装定位套,能有效减少装配环节的累计误差。安装边界方面,箱体底部的安装法兰采用对称分布的螺栓孔设计,孔位间距适配常规100mm规格的设备安装基面,输入轴的轴伸长度控制在标准联轴器的适配范围内,输出端的轴径匹配常用的带轮、链轮安装尺寸,不需要额外做轴头改造就能直接对接下游负载。实际使用过程中,这类齿轮箱的主要功能是匹配原动机与负载端的转速差,将高转速低扭矩的动力输入,转化为低转速高扭矩的动力输出,同时通过箱体的刚性结构支撑齿轮副的啮合位置,抵消传动过程中产生的径向力与轴向力,保证齿轮始终处于正确的啮合位置,

  避免出现偏载、打齿等故障。设计阶段需要重点考量的细节还包括箱体的合箱面定位结构,采用定位销加密封胶槽的组合设计,既可以保证上下箱体装配时的同轴度,也能防止内部润滑脂泄漏,同时阻挡外部粉尘进入箱体内部磨损齿轮啮合面。齿轮的齿向修形量根据常用转速区间做了针对性调整,在额定负载下齿面的接触斑点分布能覆盖齿面70%以上的有效工作区域,不会出现局部应力集中导致的齿面过早磨损。对于设备选型人员来说,这类齿轮箱的适配场景不需要追求过高的精度等级,只要额定输出扭矩能覆盖负载的峰值扭矩需求,安装尺寸与设备预留空间匹配,就能满足使用要求,相比高精度行星减速箱,这类结构的采购成本更低,备件更换也更便捷,适合对成本敏感、运转工况相对平稳的应用场景。

  建模过程中,所有配合面的尺寸公差都按照中等精度机械加工的标准设定,轴承安装孔的公差带选用H7,轴颈的公差带选用k6,属于基孔制的过渡配合,既能保证轴承装配后的定位精度,也方便后续维护时的轴承拆卸。箱体的壁厚根据整体尺寸做了等强度设计,轴承安装位附近的壁厚做了局部加厚处理,避免轴承压装时出现箱体变形,其余非受力区域的壁厚适当减薄,在保证结构刚性的前提下控制整体重量。箱盖部分预留了透气塞的安装位置,长时间运转时箱体内的空气可以通过透气塞排出,避免内部压力升高导致密封失效。输出轴的密封位采用双唇口密封圈的安装结构,能有效阻挡润滑脂泄漏,同时防止外部的切削液、粉尘等杂质进入箱体内部。在实际装配调试环节,只需要按照工艺要求在齿轮啮合面涂抹适配牌号的润滑脂,合箱后按照对角顺序拧紧连接螺栓,手动盘车确认没有卡滞、异响问题,就可以完成装配上线使用,不需要复杂的间隙调整工序,对一线装配人员的技术要求较低,适合批量生产装配。
