嵌入式安装凹槽式传感安装固定座

　　做结构设计这么多年，碰到需要在设备面板、舱体壁面内嵌安装传感元件的场景不在少数，这类安装固定件看似不起眼，实则直接影响传感元件的安装精度、防护性能与后期维护便捷性，这款带内凹型腔的安装固定座，就是针对这类内嵌安装需求做的结构设计。先从实际应用场景说，这类固定座常用在工业设备的操作面板内嵌传感模块、小型无人机机身壁面安装微型传感单元、检测设备的舱壁内嵌感应元件，还有各类非标自动化设备的护板位置固定小型传感组件，区别于外凸式的安装支架，这种内嵌式结构能让传感元件的感应面与安装面齐平，既不会突出壁面造成磕碰剐蹭，也能减少外部杂物、液体在安装位置的堆积，提升传感元件的防护等级。

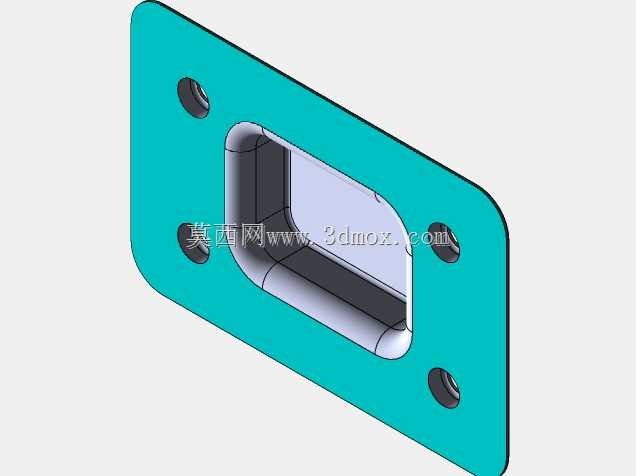

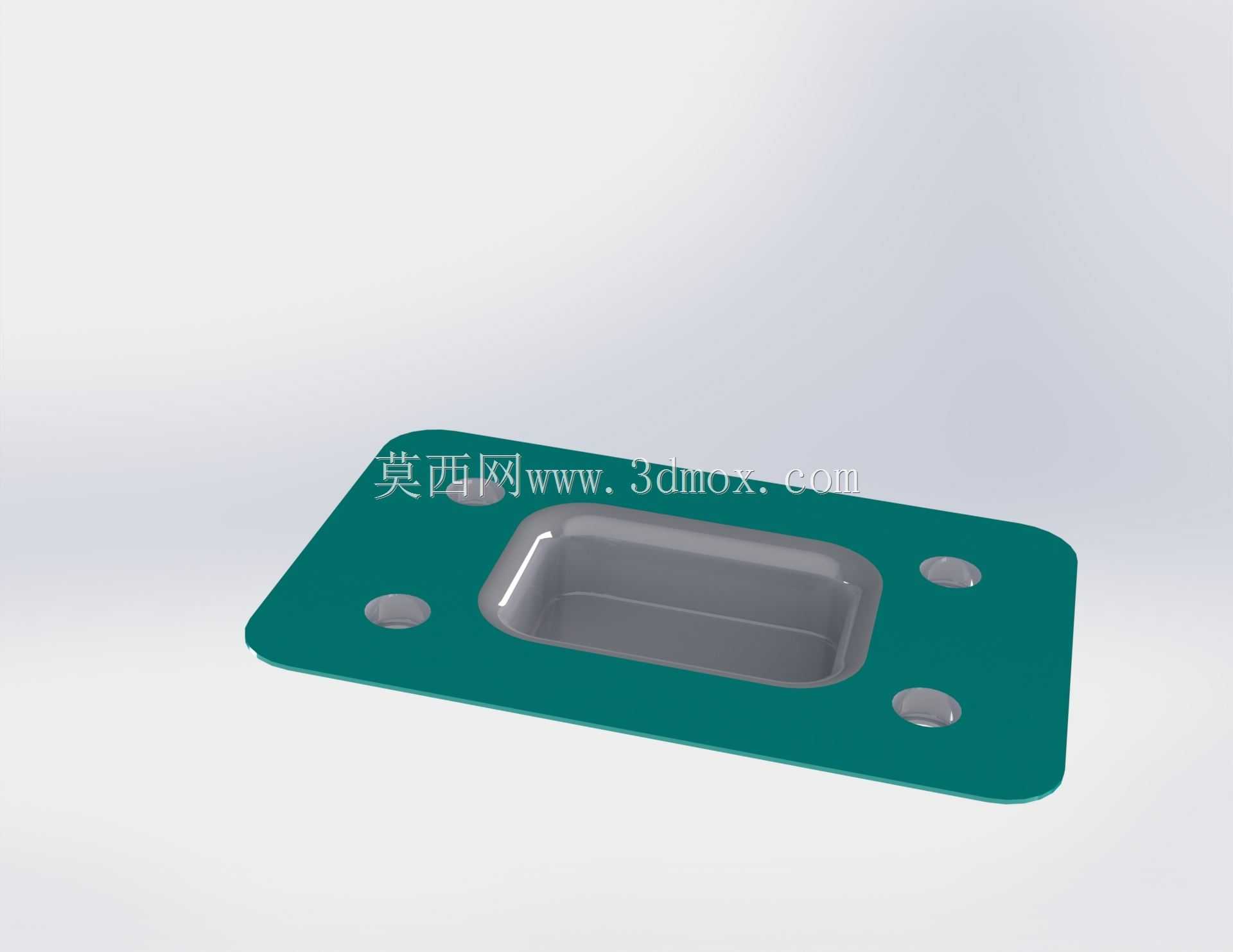

　　从功能特性来看，整个固定座采用一体化平板带内凹型腔的结构，平板基体作为安装贴合面，和设备壁板完全贴合，保证安装后的平整度，四个角位的沉头安装孔位，是用来穿装固定螺丝的，沉头设计能让螺丝头部完全埋入安装座表面，不会突出造成干涉，不管是安装在设备外壁还是内部腔壁，都不会剐蹭周边的管线或者移动部件。中间的内凹型腔是核心功能区，型腔的尺寸是按照对应传感元件的外形轮廓做的适配，侧壁做了微小的拔模斜度，既方便传感元件的嵌入安装，也能在型腔侧壁预留出点胶或者卡装的间隙，安装时可以在型腔侧壁涂覆少量结构胶，或者加装微型卡簧就能把传感元件牢牢固定在型腔内，不需要额外做复杂的固定结构。型腔的深度经过匹配设计，能让传感元件的感应端面刚好和安装座的外表面齐平，既不会因为内凹过深影响感应精度，也不会因为突出造成磕碰损伤。

　　再说到设计思路，当初构思这个结构的时候，首先考虑的是安装边界的适配性，很多设备壁板的安装空间非常有限，尤其是小型无人机、便携检测设备这类对重量和空间要求严苛的场景，安装座的外形不能过大，所以整体采用圆角矩形的平板轮廓，四个角做圆弧过渡，既避免了直角应力集中，也能在壁板开孔时减少尖角开裂的风险。平板的厚度做了梯度设计，安装孔位区域的厚度足够保证螺丝锁紧时的结构强度，不会因为锁紧力过大造成安装座变形，型腔区域的壁厚均匀，不管是采用机加工还是注塑成型的工艺，都能避免壁厚不均造成的变形问题。安装孔的位置做了对称布局，不管是横向还是纵向安装都能适配，不需要额外调整孔位方向，提升了零件的通用适配性。

　　关于外形尺寸与安装边界，整个固定座的平板轮廓长度和宽度按照常用的微型传感模块通用尺寸做适配，安装孔的中心距符合小型电子元件安装的通用孔距规范，不需要在设备壁板上开特殊间距的孔，用常规的钻孔工具就能完成安装位加工。型腔的内部尺寸预留了0.1mm的安装间隙，既能保证传感元件顺利嵌入，也不会因为间隙过大造成传感元件晃动，影响检测精度。安装座的整体厚度控制在薄型化范围内，安装在薄壁设备上不会占用过多内部空间，壁板上只需要开出和型腔外轮廓匹配的嵌入孔，把固定座贴合在壁板外侧，用四个螺丝锁紧就能完成安装，不需要在壁板内侧额外加装固定螺母，安装操作非常便捷，后期维护更换传感元件时，只需要把传感元件从型腔中取出即可，不需要拆卸整个固定座，大幅降低了后期维护的工作量。另外，整个结构的边角都做了倒钝处理，没有尖锐的棱角，安装操作时不会划伤操作人员，也不会割伤周边的走线，细节上适配工业现场的安装使用需求。
