战斧巡航导弹结构外形三维设计作品

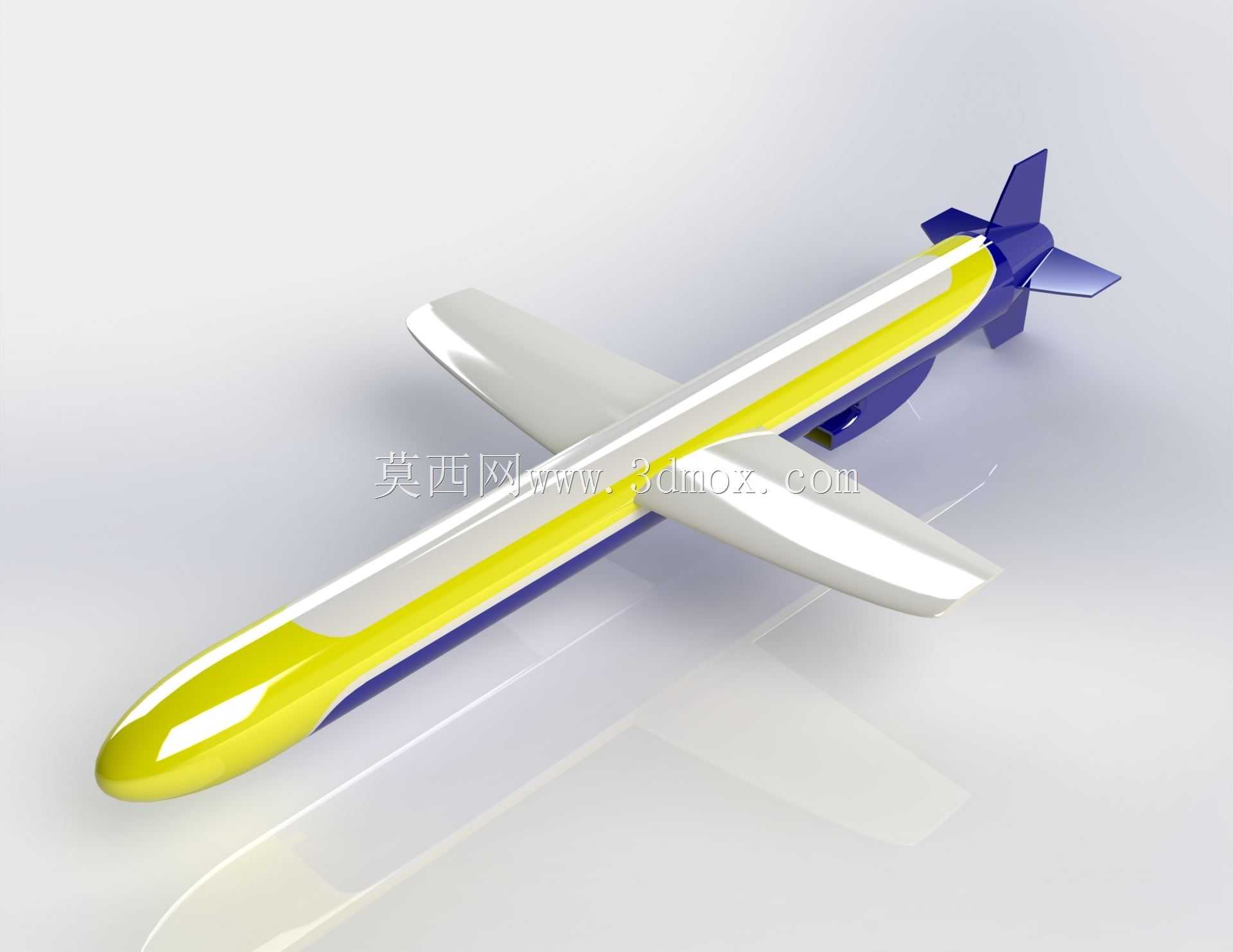

　　本次呈现的战斧巡航导弹三维设计作品，从飞行器结构设计的工程逻辑出发，还原了亚声速巡航导弹的典型气动布局与外形特征，可用于航空航天类教学演示、飞行器结构方案论证、科普展陈模型制作等多个场景。从实际用途来看，该类飞航式导弹的核心作战定位是远程精确打击，依靠低空突防能力规避敌方防空探测，因此外形设计上优先保障巡航阶段的气动效率，弹体采用长细比较大的圆柱段加卵形头部设计，能够有效降低跨声速、亚声速飞行阶段的压差阻力，匹配小型涡扇发动机的推力特性，保障上千公里射程下的飞行稳定性。

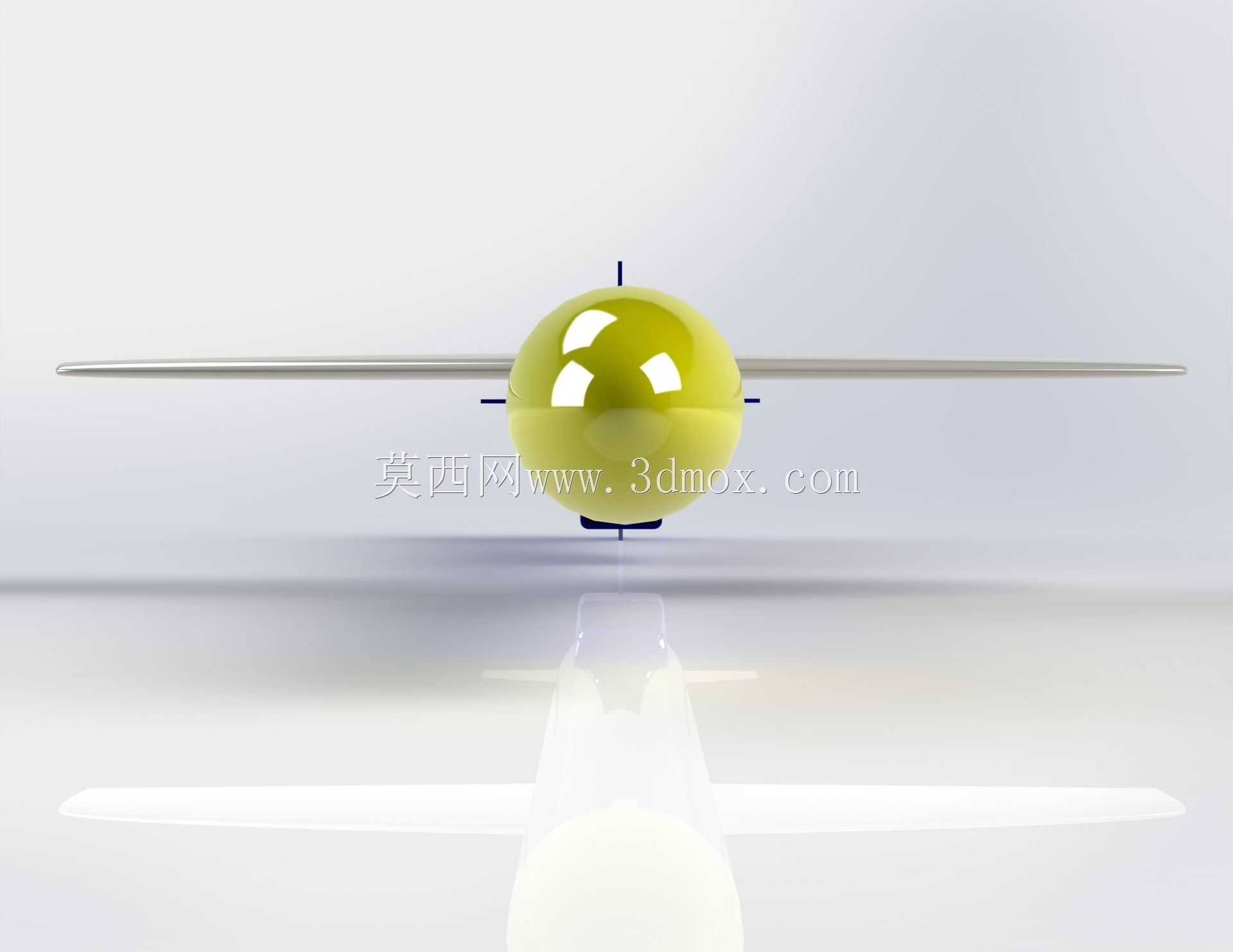

　　设计过程中首先围绕气动布局做了多轮迭代，弹翼选用大展弦比平直翼布局，这类翼型在亚声速飞行阶段升阻比表现优异，能够在发动机推力有限的前提下，提供足够的升力支撑导弹长时间巡航飞行，弹翼的安装位置选在弹体中段重心附近，能够保障飞行过程中俯仰力矩的平衡，降低飞行控制系统的调节负担。尾翼采用X型布局设计，四个尾翼呈90度夹角均匀分布在弹尾段，相比传统的十字尾翼，X型布局在任意滚转姿态下都能提供均衡的操纵力矩，适配导弹低空飞行时频繁调整姿态规避地形障碍的需求，尾翼后缘预留了操纵舵面的安装位置，可匹配舵机传动结构的安装空间，方便后续做飞行动力学仿真时添加运动副约束。

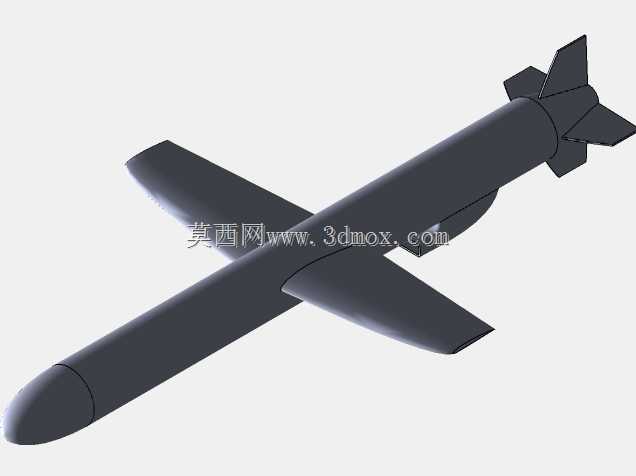

　　弹体结构上做了分段式设计，从前到后依次划分为导引头舱、战斗部舱、燃料舱、发动机舱、尾舱五个功能段，各段之间预留了连接法兰的安装边界，方便在后续细化设计时拆分不同舱段的内部结构，也便于3D打印制作实体模型时拆分打印、降低支撑材料的用量。卵形头部的曲面设计严格按照二次曲线修型，头部曲率从顶点向后逐渐平滑过渡到圆柱弹体段，避免了曲面拐点造成的气流分离，能够有效降低头部激波阻力，同时头部内部预留了足够的空间，可容纳制导系统的雷达、红外导引头组件，匹配导引头的探测视场角要求，不会因为头部外形遮挡影响制导信号的接收。

　　弹体中部的折叠翼机构做了简化设计，翼根处预留了转轴安装孔与折叠收纳的间隙，真实导弹的弹翼在发射前是折叠收纳在弹体内部的，发射后弹出锁定，本次设计保留了折叠机构的核心运动边界，能够直观演示弹翼从折叠到展开的运动过程，方便教学场景下讲解巡航导弹的发射流程。弹体腹部预留了发动机进气道的安装位置，采用埋入式进气道设计，不会额外增加弹体的迎风阻力，进气道唇口做了圆滑修型，能够保障大迎角飞行状态下的进气效率，匹配涡扇发动机的进气流量需求。

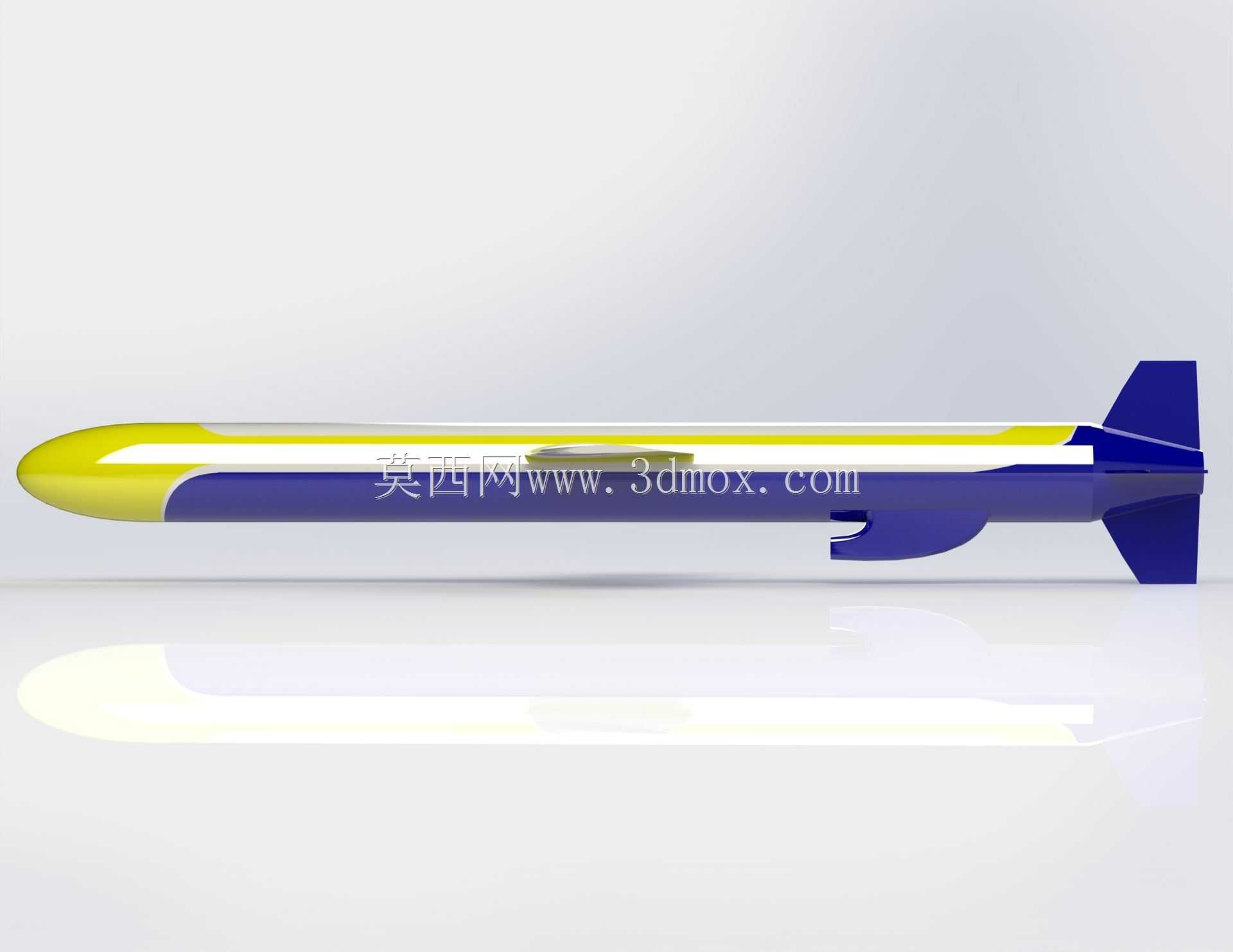

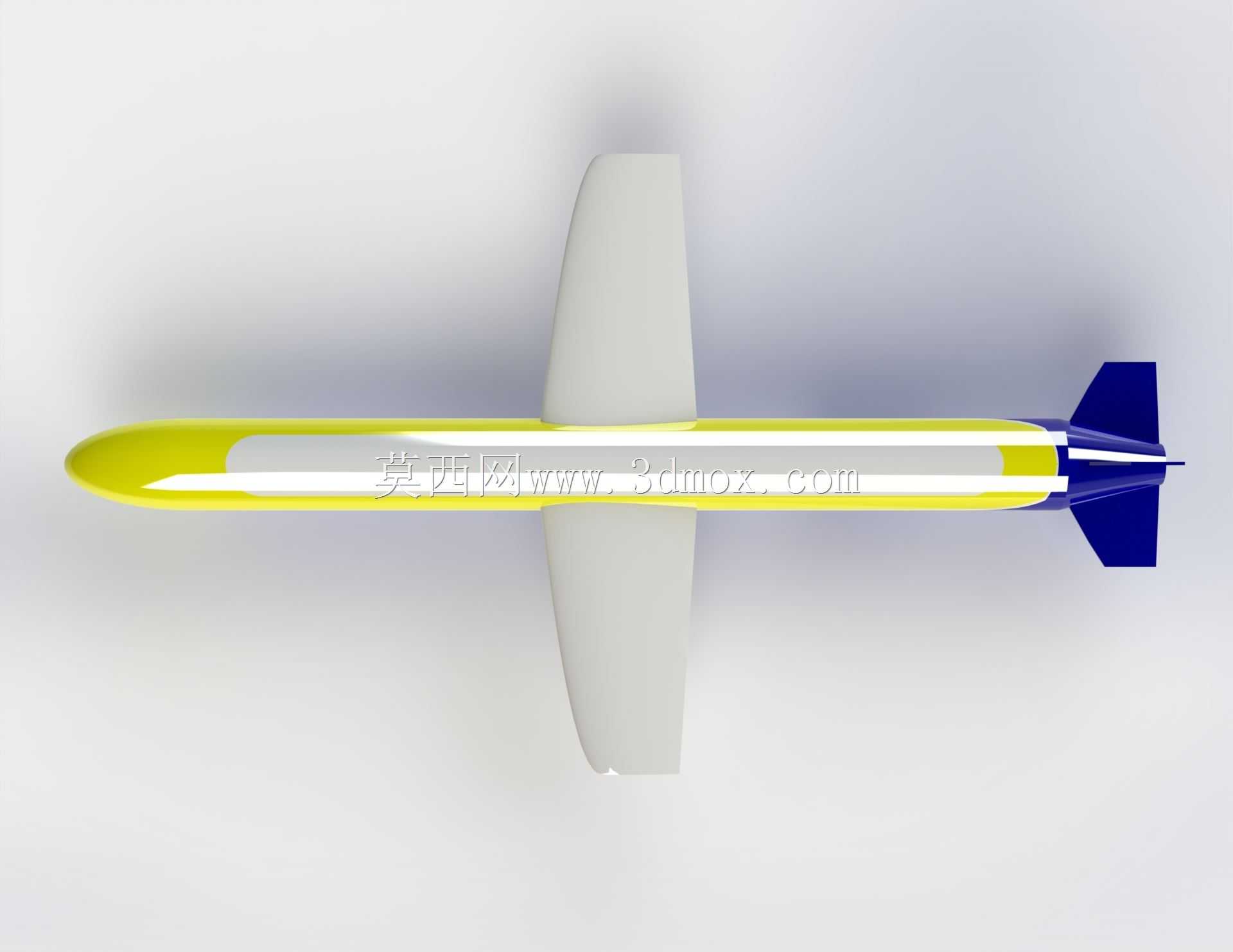

　　从安装边界来看，整个弹体的外形尺寸按照等比例缩放设计，弹体直径与弹长的比例控制在1:16左右，弹翼展开后的展长与弹长比例控制在1:2.8，这个比例既符合真实战斧导弹的外形比例特征，也适合制作不同尺寸的展示模型，小尺寸可用于桌面展陈，大尺寸可用于科普展馆的展品制作。尾段的发动机喷口做了收敛型设计，喷口直径与弹体直径比例为1:3，能够直观体现涡扇发动机尾喷口的结构特征，尾翼与弹体的连接位置做了加强筋结构示意，能够体现高速飞行状态下尾翼的结构强度需求，避免飞行过程中尾翼发生颤振。

　　在细节处理上，弹体表面没有做多余的凸起设计，符合巡航导弹隐身修型的设计思路，所有口盖、天线的位置都做了凹陷处理，减少雷达反射截面积，弹体上的导引头窗口、数据链天线位置都做了标识性的平面预留，方便后续做渲染时添加材质区分，也便于细化设计时添加对应的电子设备结构。整个模型的曲面都做了G2连续处理，曲面之间过渡平滑，没有尖锐的棱角与曲面褶皱，既符合真实飞行器的气动设计要求，也能够直接导入CAE软件做气动仿真分析，或者导入CAM软件做模型加工的刀路规划，对于飞行器设计专业的学生来说，也可以作为基础模板，进一步细化内部的管路、线缆、设备安装结构，完成完整的导弹总体设计课程作业。
