军用固定翼背包飞翼无人飞行器结构设计

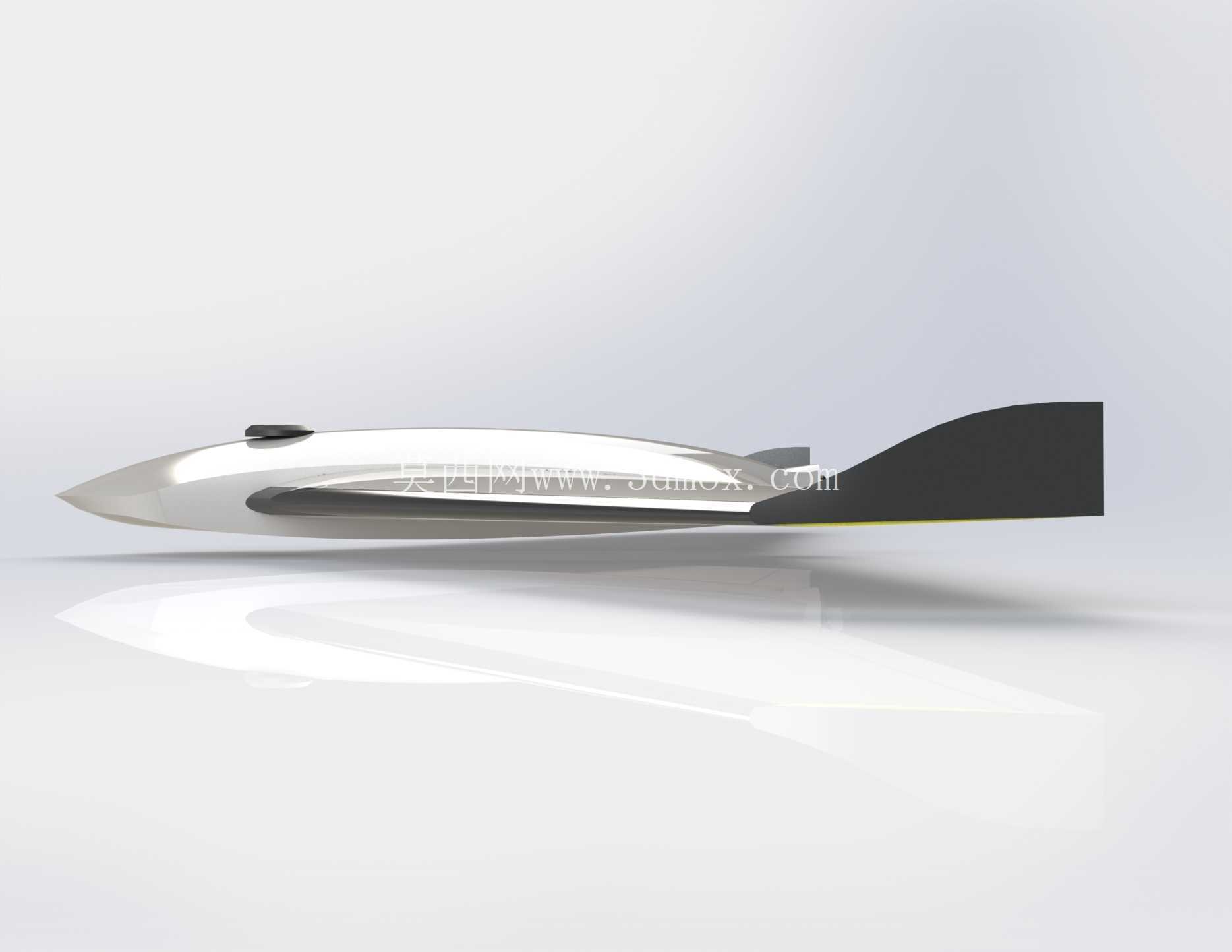

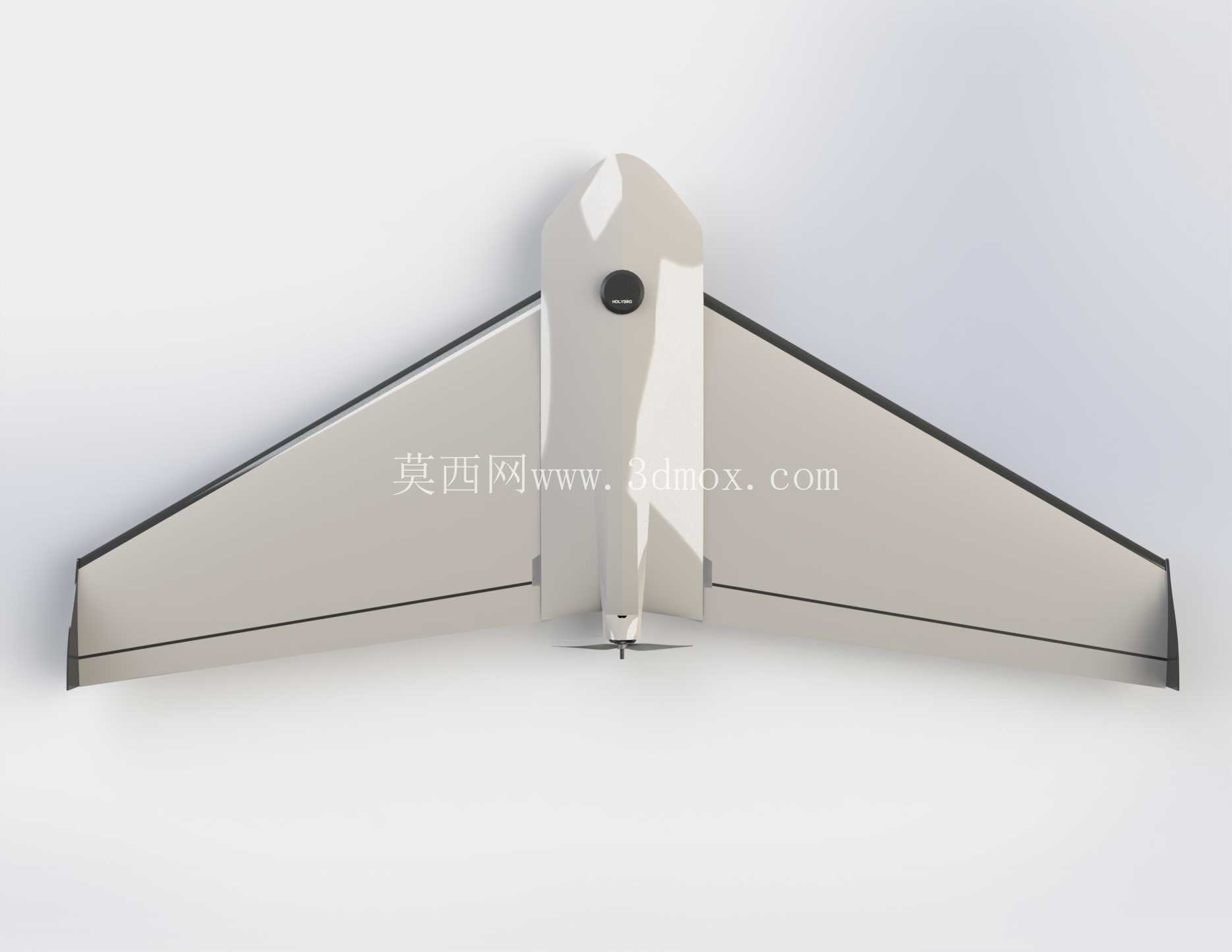

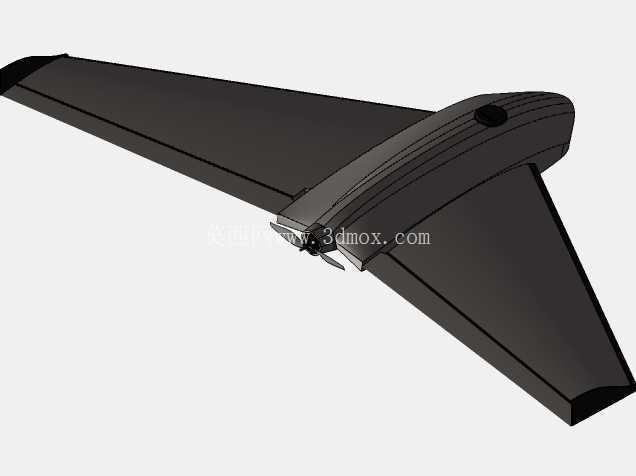

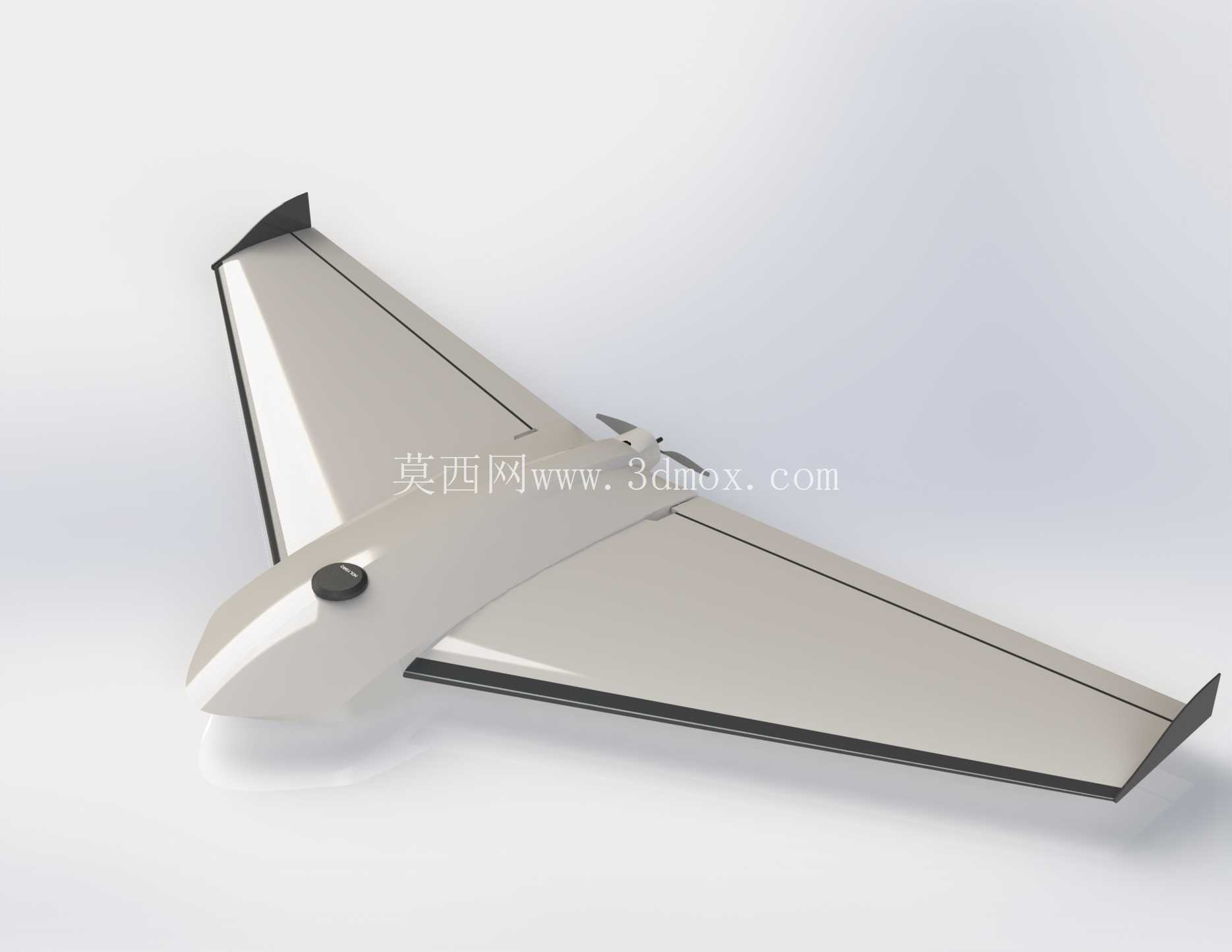

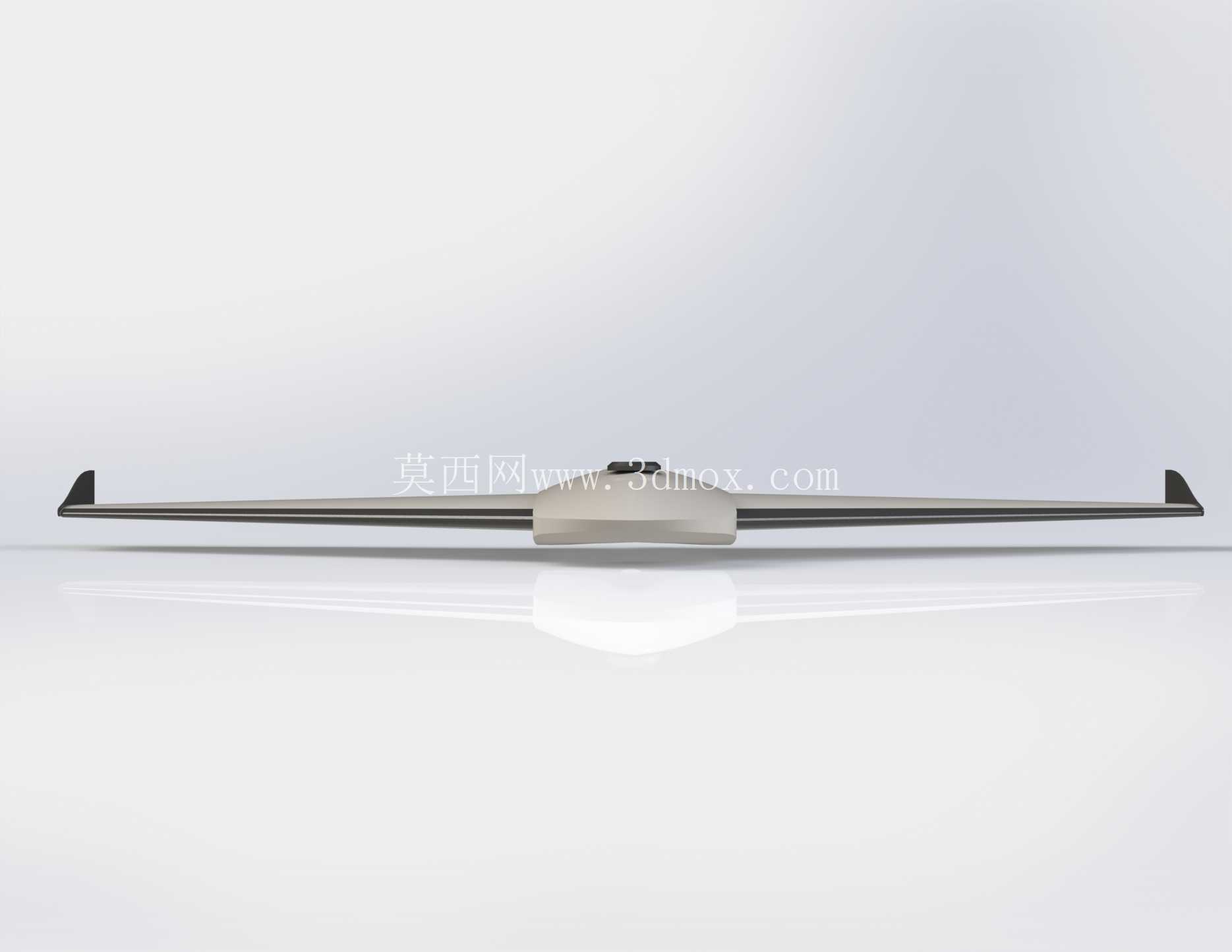

　　这款背包飞翼采用无尾飞翼气动布局，整体构型完全围绕单兵携行、快速部署的核心需求展开设计，整机外轮廓做了大圆角过渡处理，机翼前缘后掠、翼尖设置小尺寸上反端板，既能够降低翼尖诱导阻力，也能避免携行、组装过程中尖锐边角剐蹭装具或操作人员。从结构边界来看，整机拆分后可完全装入标准单兵战术背包，无需额外定制携行装具，组装过程无需专用工具，仅通过快拆卡扣即可完成机翼与机身主体的连接，手动即可完成发射前的全部准备工作，适配前沿侦察、战术抵近、小范围区域测绘等无跑道部署场景。动力系统匹配4S规格5000mAh容量动力电池，供电回路做了集成化布线处理，所有线缆均埋入机翼与机身的蒙皮内部线槽，既降低飞行过程中的气动阻力，也避免野外复杂环境下树枝、

　　砂石剐蹭造成线路损坏。巡航状态下飞行速度稳定在12m/s区间，该速度区间既能够保证70公里的有效作业航程，也能为机载侦察设备提供足够稳定的拍摄平台，避免速度过快导致的画面抖动，或是速度过慢抗风性能不足的问题，满电状态下可支持1小时30分钟的连续飞行作业，覆盖班组级战术行动的全时段侦察需求。机身头部预留了标准化的设备安装舱位，可根据任务需求快速更换可见光摄像模块、红外热成像模块或是小型通信中继模块，舱盖采用快拆式磁吸结构，无需拧动螺丝即可完成设备更换，适配野外快速切换任务的使用场景。整机重心经过反复配平设计，落在飞翼气动焦点的合理区间内，无额外水平尾翼、垂直尾翼结构，大幅减少了整机的结构零件数量，降低野外使用时的故障概率，

　　同时飞翼构型的雷达反射截面积更小，适配低可探测性的战术使用需求。机翼采用一体化成型的结构设计，蒙皮与内部加强筋做了等强度优化，在保证结构刚度能够承受手动发射冲击力、飞行过程中气流扰动载荷的前提下，尽可能降低整机自重，提升有效载荷能力。起落部分未设置常规轮式起落架，适配手抛发射、机腹迫降的使用场景，机腹位置做了局部加厚耐磨处理，能够承受草地、硬质土路等多种野外场地的降落摩擦，无需平整铺装跑道即可完成回收作业，回收后仅需简单擦拭检查即可再次执行任务，完全匹配一线作业的高强度使用需求。
