Pixhawk4飞控控制器结构设计

项目分类:无人机 发布时间:2024-08-22 ID:765002
  • Pixhawk4飞控控制器结构设计
  • Pixhawk4飞控控制器结构设计
  • Pixhawk4飞控控制器结构设计
  • Pixhawk4飞控控制器结构设计
  • Pixhawk4飞控控制器结构设计
  • Pixhawk4飞控控制器结构设计

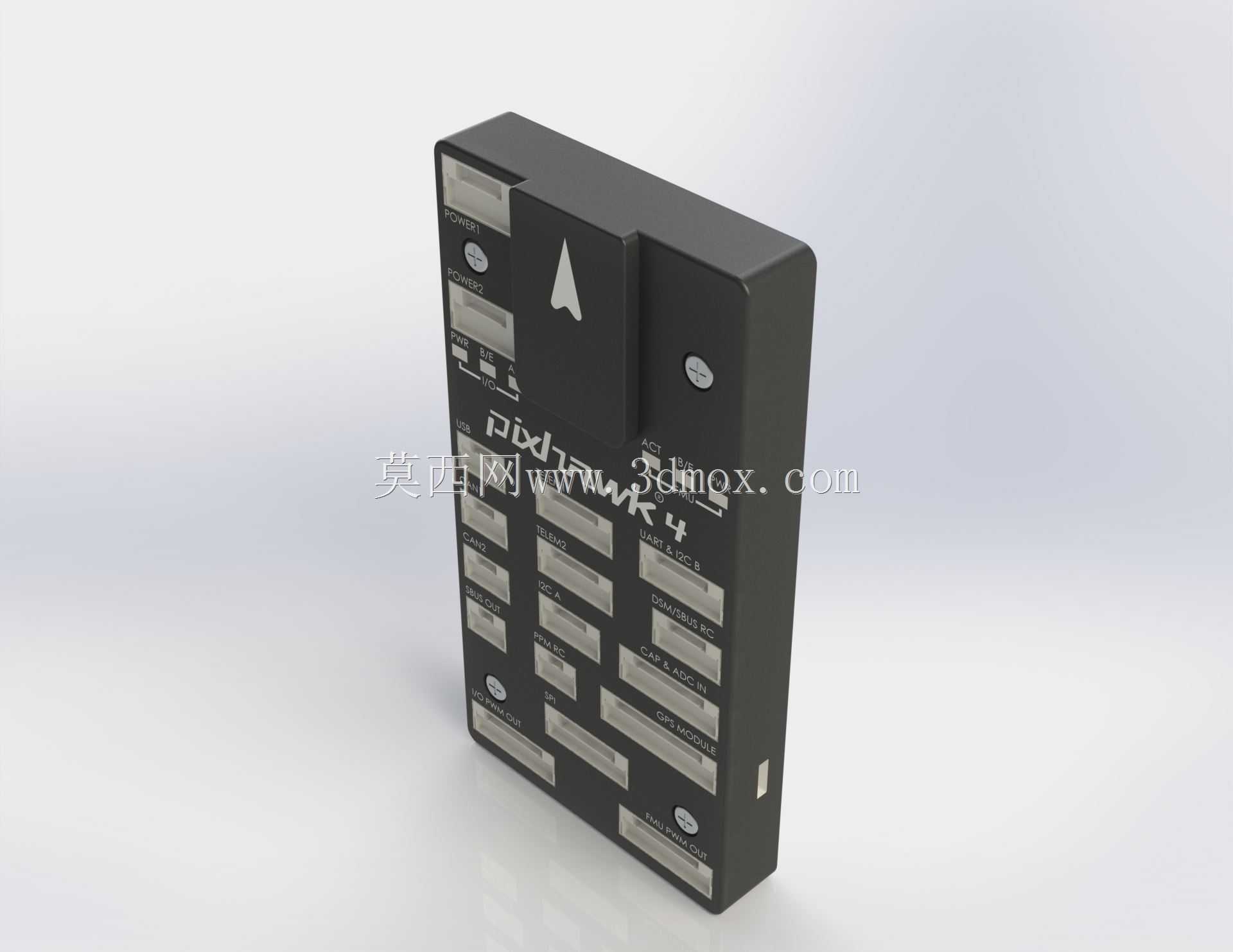

  在多旋翼、固定翼、垂起等各类无人飞行器的航电系统搭建中,飞控作为整机姿态解算、动力输出调度、任务逻辑执行的核心部件,其结构设计的合理性直接影响整机装机适配性、飞行过程中的抗振表现与长期运行可靠性。Pixhawk4作为迭代后的成熟飞控硬件,在结构布局上充分考虑了不同装机场景的适配需求,整体采用一体化硬质壳体封装,壳体表面做哑光黑色硬质氧化处理,既可以屏蔽外部电磁信号对内部传感单元的干扰,也能在装机、调试、日常维护过程中抵御轻微剐蹭与外力磕碰,避免内部PCB板与元器件直接暴露受损。

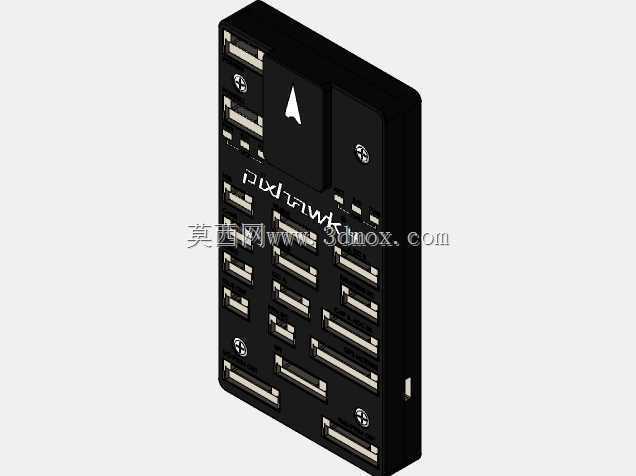

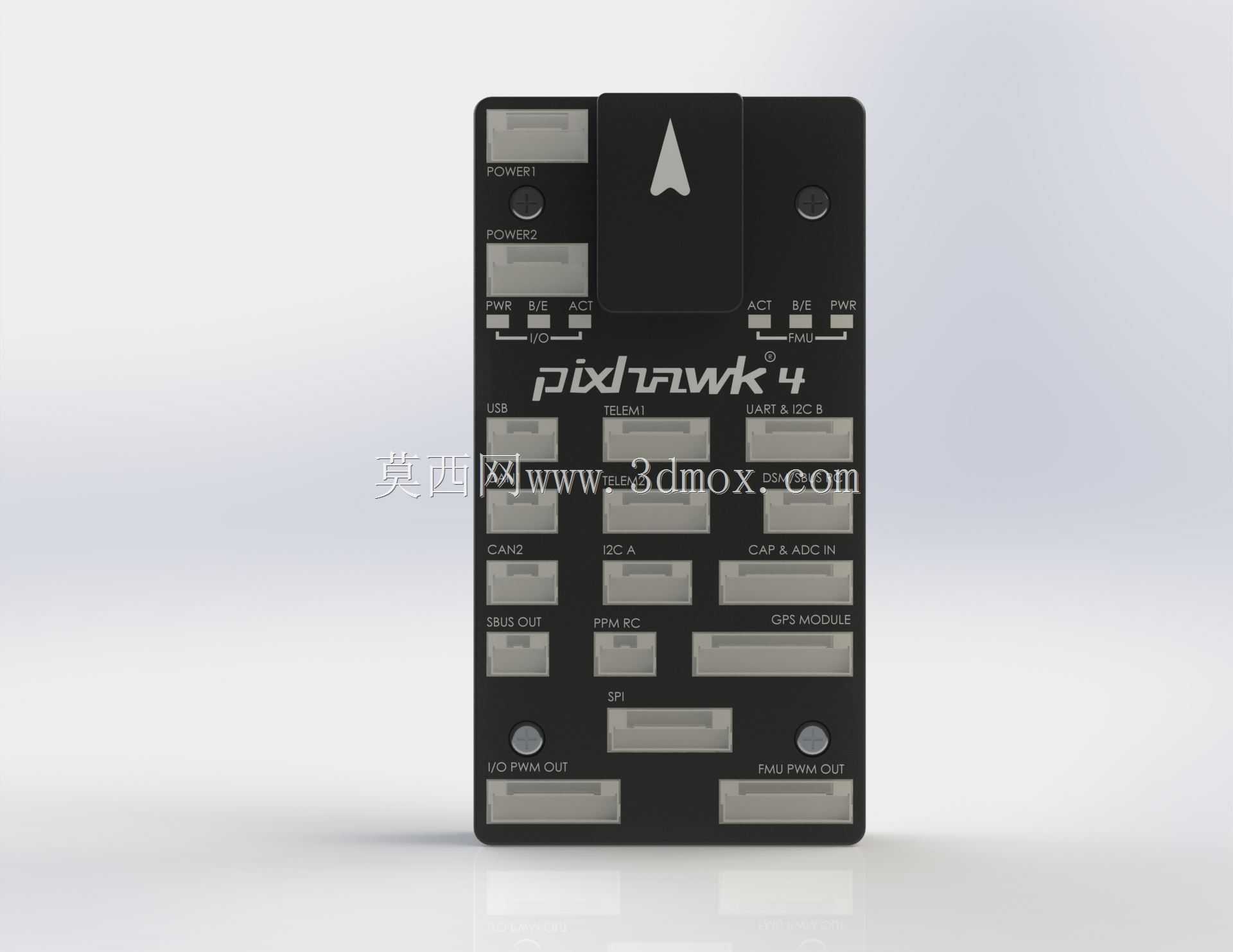

  从接口布局来看,该飞控将所有外接接口集中排布在壳体的两个相邻侧面,涵盖主副电源输入、PWM信号输出、GPS模块连接、数传电台接口、CAN总线拓展接口、SD卡卡槽等常用航电接口,接口排布遵循常用装机的走线逻辑,高频使用的调试接口靠近壳体边缘外侧,装机后无需拆解整机即可完成固件烧录、参数调试等操作,减少外场作业时的拆装工作量。壳体顶面印有清晰的接口丝印与航向标识箭头,装机时可直接通过顶面箭头快速确认飞控安装朝向,避免因朝向装反导致的姿态解算错误,降低装机调试的出错概率。

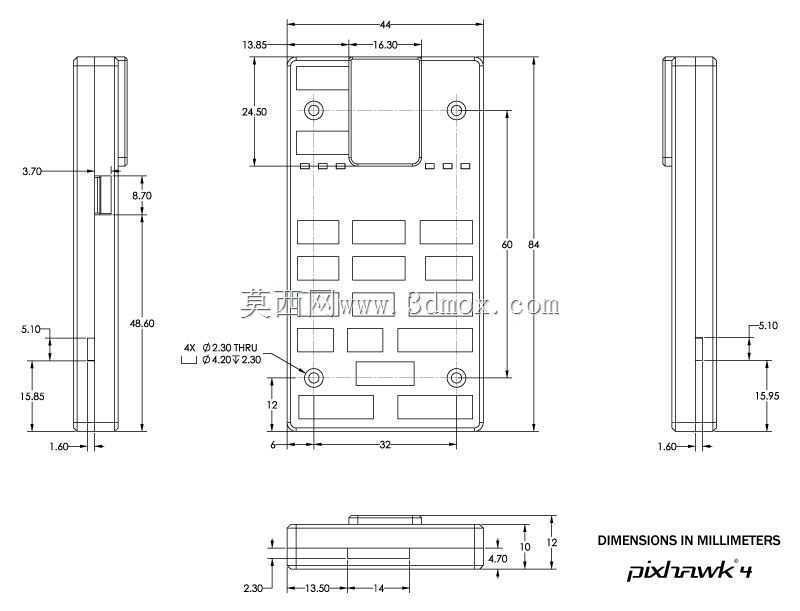

  在安装边界设计上,该飞控壳体四角预留了标准规格的减震安装孔位,孔位间距匹配市面上主流的飞控减震球、减震架安装尺寸,既可以直接通过减震球挂载在无人机中心板的预留安装位,也可以搭配定制减震支架适配不同布局的机架安装空间,安装孔位周边做了局部加厚处理,长期受振动影响也不会出现孔位开裂、固定松动的问题。壳体内部的PCB板固定采用内嵌式卡槽加定位柱的组合固定方式,相比传统螺丝直接固定PCB的方案,能够减少外部机架传递的振动直接传导到板载的陀螺仪、加速度计等惯性传感单元,降低振动噪声对传感数据精度的影响,提升姿态解算的稳定性。

  从实际应用场景出发,该飞控的结构尺寸经过优化,既可以适配消费级航拍无人机的紧凑中心板安装空间,也能满足行业级测绘、巡检、作业类无人机的航电舱安装需求,壳体侧面预留的状态指示灯开孔,能够在不打开航电舱的情况下直接观察飞控的供电状态、解锁状态、GPS搜星状态,方便外场作业时快速排查设备故障。壳体上的复位按键、安全开关按键都做了内凹式设计,既可以避免装机过程中误触按键导致的意外复位,也能在需要触发按键时无需借助额外工具,直接用指尖即可按压操作。

  在结构细节处理上,壳体的合模缝做了错位止口设计,日常户外作业遇到小雨、扬尘天气时,能够阻挡大部分雨水与灰尘进入壳体内部,提升设备在复杂户外环境下的适应能力,接口位置的壳体边缘做了倒角处理,外接插头插拔时不会被壳体毛边刮伤线材外皮,延长外接航电线材的使用寿命。内部元器件的布局也配合壳体结构做了分区处理,惯性测量单元布置在PCB板的几何中心位置,远离电源模块等发热元器件,减少温度变化对传感单元零偏的影响,电源管理模块布置在靠近电源输入接口的位置,缩短大电流走线长度,降低供电线路的压降与电磁干扰。

  针对不同用户的拓展需求,该飞控的壳体预留了拓展模块的安装空间,用户可以根据自身需求在壳体上方叠加安装指南针模块、空速计模块等拓展配件,无需额外设计拓展安装支架,减少整机结构设计的工作量。整体结构没有冗余的装饰性设计,所有外形特征都服务于实际装机与使用需求,壳体的棱边都做了小圆角处理,装机过程中不会割伤操作人员的手部,也不会刮伤机架上的其他线材与结构件。
