日产阳光车型专用冷却水泵结构设计

　　这款适配日产阳光车型的冷却水泵，是发动机冷却循环回路的核心动力部件，日常装车场景覆盖家用乘用车日常通勤、城际高速行驶等全工况使用需求，核心作用是驱动冷却液在发动机水套、散热器、暖风水箱组成的封闭回路内持续循环，带走缸体燃烧做功产生的多余热量，保证发动机始终处于85-95摄氏度的最优工作温度区间，避免出现缸温过高导致的机油劣化、部件热变形卡滞，或是缸温过低带来的燃油雾化差、磨损加剧问题。

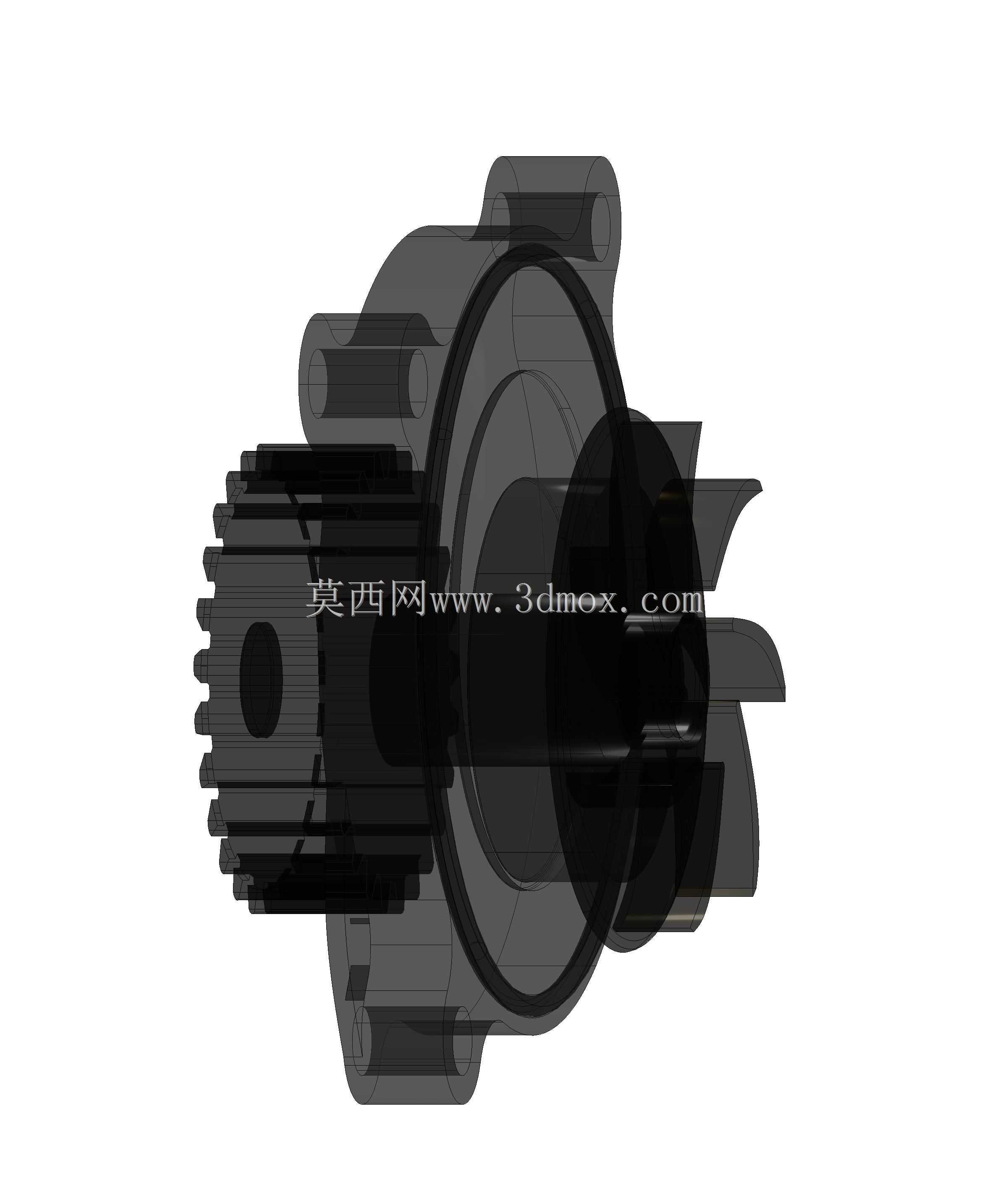

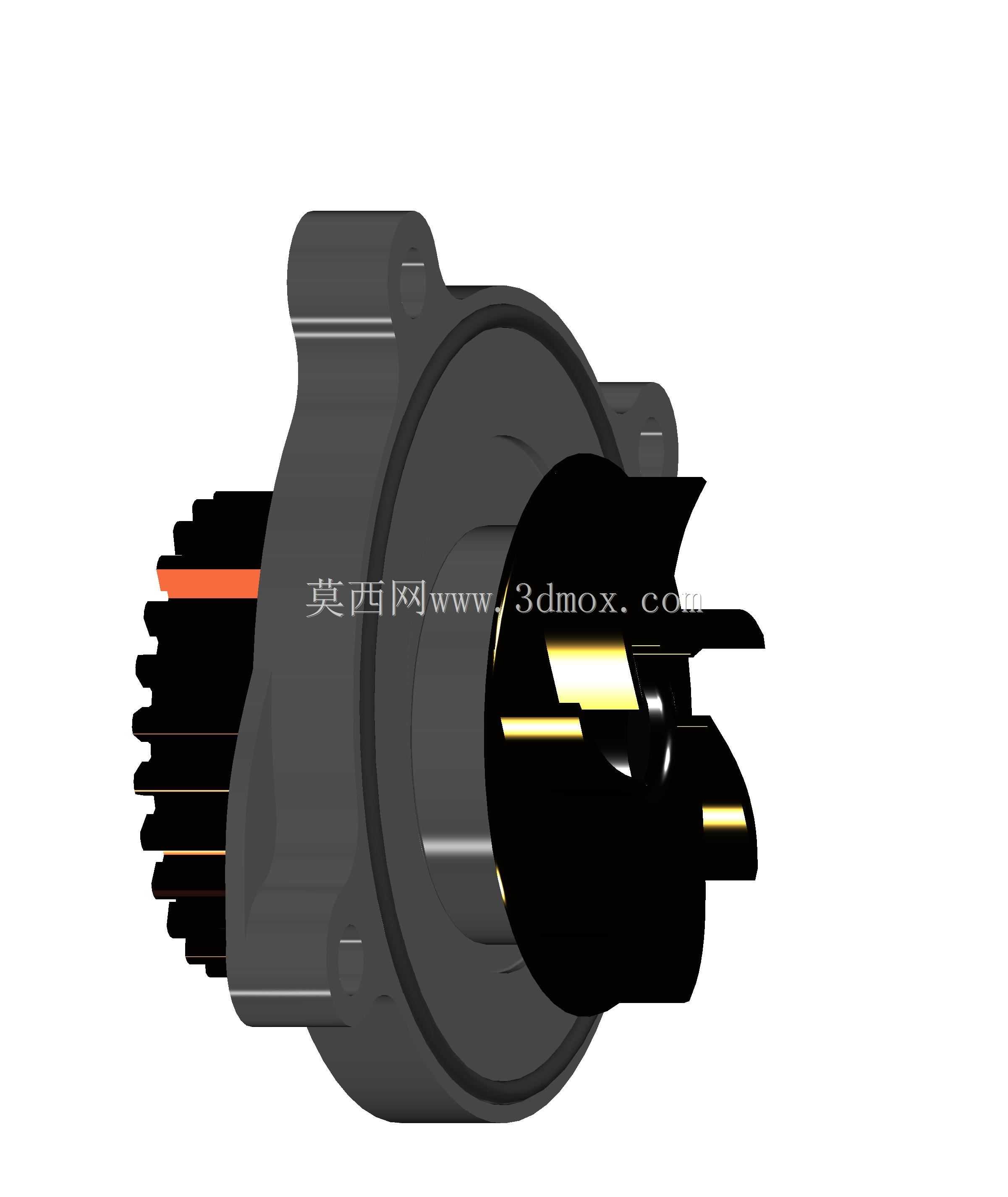

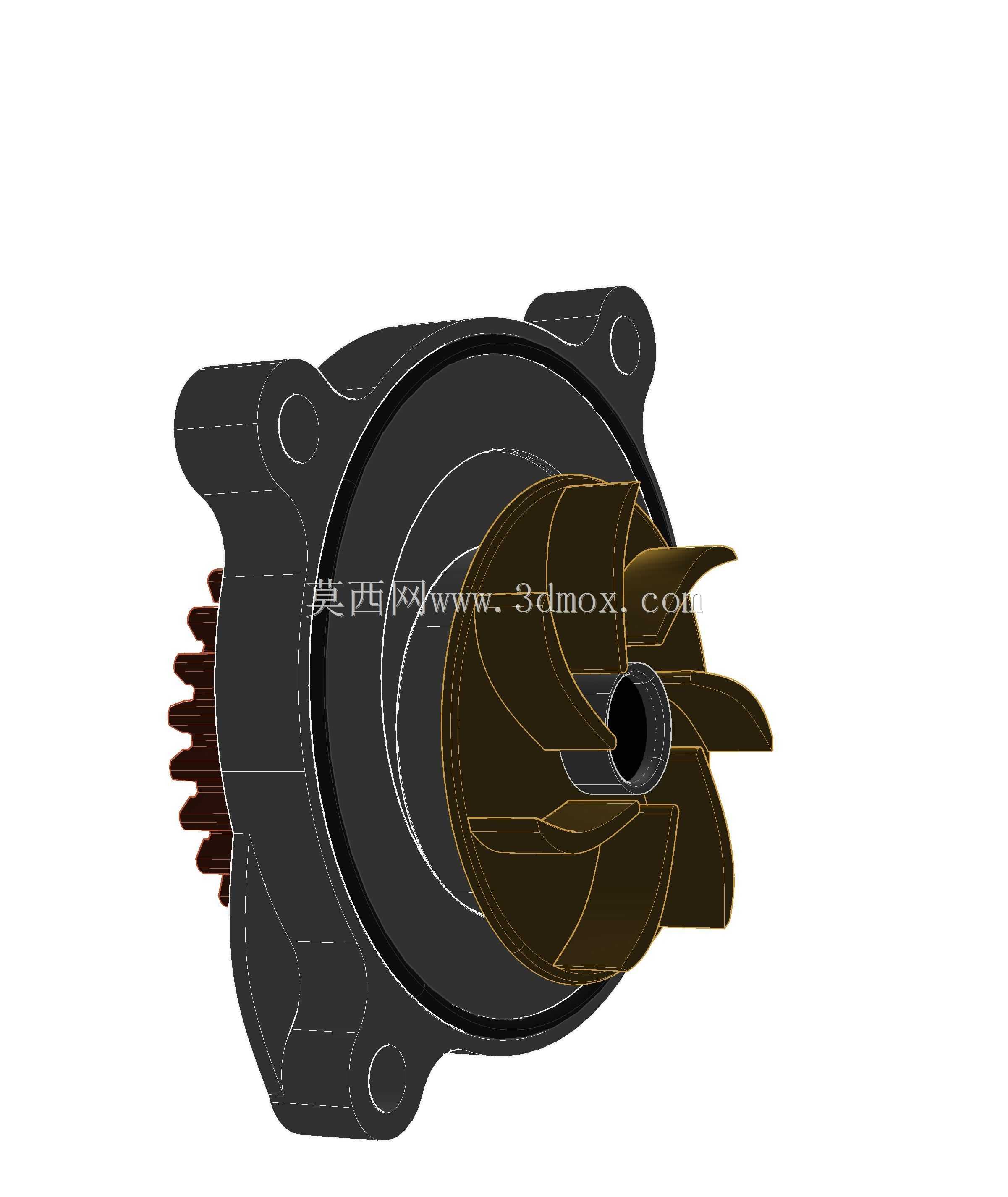

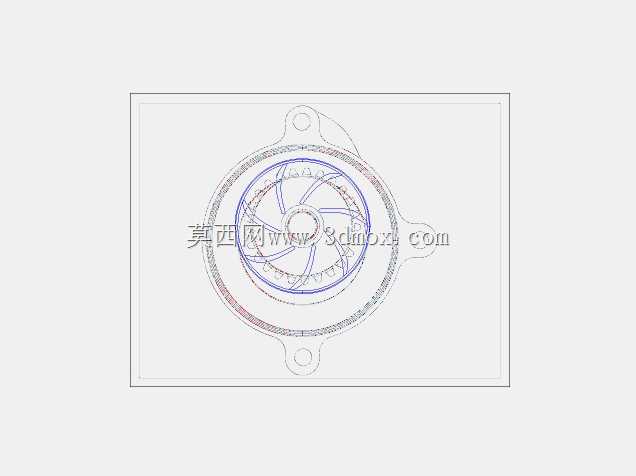

　　从结构设计逻辑来看，该水泵采用离心式叶轮结构，建模阶段针对叶轮叶片的曲面弧度做了反复校核，叶片入口端做了顺滑导角处理，可降低冷却液进入叶轮腔时的紊流损失，叶轮出口端的角度匹配发动机额定转速下的流量需求，保证怠速工况下有足够冷却液流量覆盖缸盖散热需求，高转速工况下不会出现泵腔内部气蚀，延长水泵密封件与叶轮的使用寿命。泵体外壳采用压铸铝合金材质的等比例建模，壳体上的三个安装凸台位置完全匹配日产阳光发动机缸体侧的安装孔位，凸台厚度做了加强处理，可抵消皮带传动带来的径向振动，避免长期使用后安装位出现开裂渗漏。

　　安装边界层面，该水泵的带轮齿数、齿形完全适配原车正时皮带的传动参数，建模时保留了带轮与泵轴连接的定位销孔结构，装配时无需额外做位置调整，直接对准缸体定位销推入即可完成初步定位。泵体与缸体贴合的密封面做了平面度公差预留，模型中可清晰看到密封胶圈的安装槽位，槽深与宽度匹配常规三元乙丙密封胶圈的尺寸参数，装配后可承受1.2bar的冷却系统工作压力无渗漏。泵轴位置的水封、轴承结构在模型中做了分层还原，可清晰看到水封的动环、静环配合位置，以及轴承的滚柱排布结构，方便后续做维修拆解模拟或是结构优化时的参考。

　　在实际工程应用中，这类乘用车主水泵的建模需要严格匹配原车的安装空间，该模型的整体外轮廓尺寸完全复刻量产件参数，轴向总长度、径向最大直径均未超出发动机侧的安装预留空间，装车时不会与周边的正时皮带罩、发电机支架、空调管路出现运动干涉。叶轮腔的容积设计经过流量匹配，在发动机额定转速6000rpm时，冷却液流量可达到180L/min，完全满足1.5L排量自然吸气发动机的散热需求，同时在水泵的排气螺塞位置做了细节还原，方便加注冷却液时排出泵腔内的空气，避免出现气阻导致的水循环不畅问题。

　　建模过程中针对泵体的流道做了顺滑处理，泵壳内壁与叶轮外缘的间隙控制在0.3-0.5mm区间，既避免叶轮高速旋转时与泵壳出现刮蹭，又能减少间隙回流带来的流量损失。带轮的齿形采用圆弧齿设计，相比梯形齿传动噪音更低，传动效率更高，可降低正时皮带的磨损速率，延长正时系统的整体更换周期。泵体上的加强筋排布也完全参照量产件设计，筋条从安装凸台位置延伸至泵壳外圈，可提升泵体整体结构强度，同时不会过多增加泵体重量，符合乘用车轻量化的设计要求。
