车载桌面两用带风扇香氛扩散装置结构设计

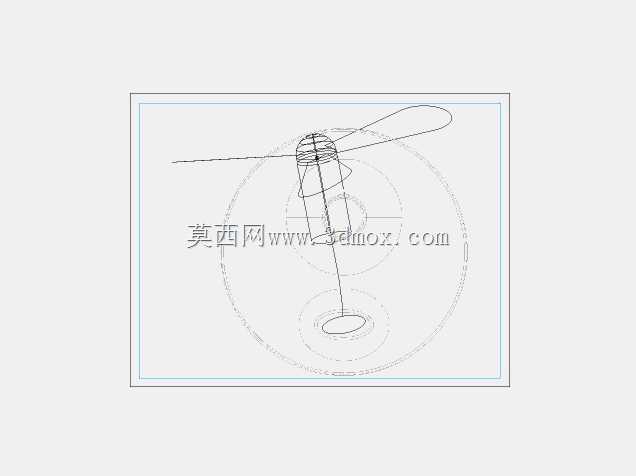

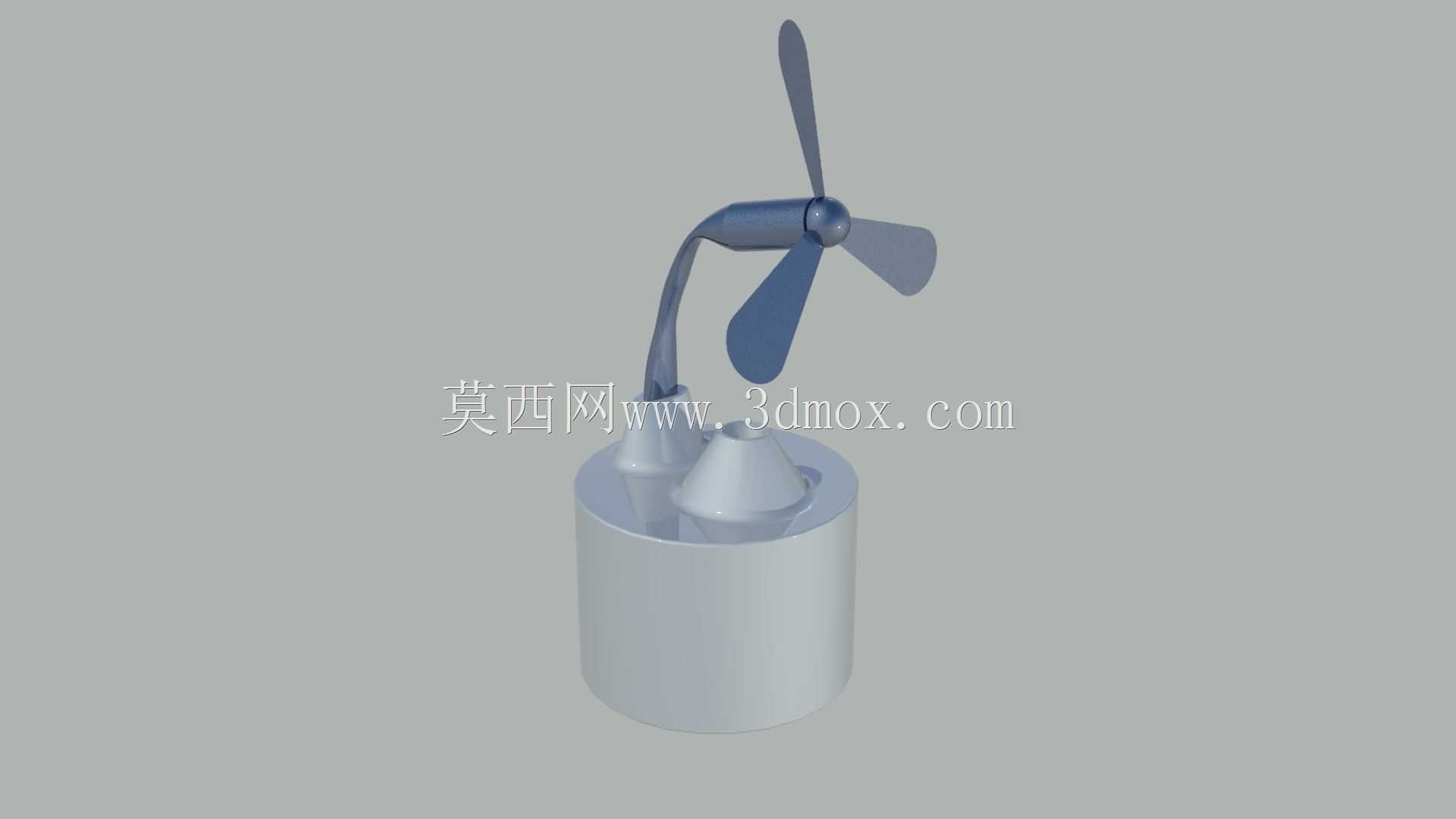

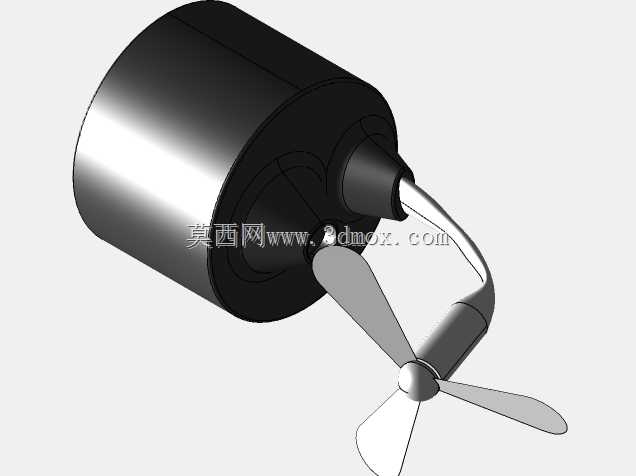

　　这款带微型送风结构的香氛扩散装置，在结构设计阶段就同步覆盖了车载杯架放置、桌面小范围散香两类核心使用场景，没有采用传统香薰靠自然挥发的低效散香逻辑，而是借助微型轴流风扇的主动送风，大幅提升香氛介质的扩散效率，能在3立方米左右的封闭小空间内快速实现均匀散香，不会出现局部香味过浓、远端无香的问题。装置的底座部分采用圆柱式腔体结构，腔体内部预留了香氛介质的存放空间，可兼容固态香薰块、浸润香液的棉芯两类常见香氛载体，腔体上盖做了均匀分布的镂空出风栅格，栅格的开孔角度经过反复调整，既不会让香氛介质直接暴露在外造成过快挥发，也能保证送风气流可以顺畅穿过腔体，携带香氛分子扩散到周边空气中。连接底座与风扇组件的是可任意弯折定型的金属万向弯管，

　　弯管内部走风扇的供电引线，外部包裹软质防滑硅胶，用户可以根据实际摆放位置、散香方向需求，任意调整风扇的俯仰角度与朝向，不需要挪动整个装置就能改变送风散香的方向，比如在车载场景下，可以将风扇朝向驾乘人员的面部方向，避开直吹前挡风玻璃造成的起雾隐患；在桌面使用时，可以调整风扇朝向避开桌面文件、电子设备，防止气流直吹造成纸张飘散、设备积灰加速。风扇部分采用三叶式柔性桨叶设计，桨叶选用软质PP材质，即便运转过程中误触也不会造成划伤，运转转速控制在每分钟800转以内，运转噪音低于28分贝，不会在办公、驾乘过程中产生额外的噪音干扰，风扇的供电采用通用USB接口，可直接接驳车载点烟器转接电源、电脑USB端口、桌面充电宝等常见供电端，

　　不需要额外配置专用电源适配器，适配性更强。从安装边界与外形尺寸来看，底座的外径控制在68毫米，刚好适配绝大多数乘用车的杯架尺寸，放置在车载杯架内不会出现晃动、倾倒的问题，整体装置的总高度控制在180毫米以内，放置在汽车中控区域不会遮挡驾驶视线，符合车载配件的安全设计要求；放置在桌面时，底座底部贴有环形防滑硅胶垫，与桌面的静摩擦系数大于0.8，即便风扇处于最大转速运转状态，也不会出现装置移位、震动的问题。结构设计阶段还考虑了香氛介质更换的便捷性，底座腔体的上盖采用旋转卡扣式连接，不需要借助额外工具就能徒手打开更换香氛介质，卡扣的配合公差控制在0.2毫米，既不会因为长期震动出现松脱，也不会因为配合过紧导致难以开启。

　　风扇与弯管的连接部位做了防松脱的倒钩结构，在反复调整弯管角度的过程中，不会出现风扇组件脱落、引线拉断的问题，整体结构的使用寿命可以满足不少于5000次的角度调整、不少于1000次的上盖开合操作。在气流组织设计上，风扇的进风侧设置在桨叶的背部，进风区域做了圆弧过渡的导流结构，减少进风过程中的紊流噪音，出风方向顺着弯管调整的角度，将携带香氛分子的气流平稳送出，不会出现气流乱散的问题，散香覆盖范围可以达到半径1.5米的区域，完全满足小型乘用车前排空间、个人桌面工位的散香需求。装置的所有外露结构件都做了圆角过渡处理，没有尖锐的棱角，避免在使用过程中造成磕碰划伤，外壳材质选用耐温ABS材质，可以承受-20摄氏度到60摄氏度的温度区间，即便夏季车辆长时间停放在户外，车内温度较高的情况下，也不会出现外壳变形、材质释放异味的问题，符合车载用品的耐温性能要求。
