手动控制直通式螺纹连接水阀结构

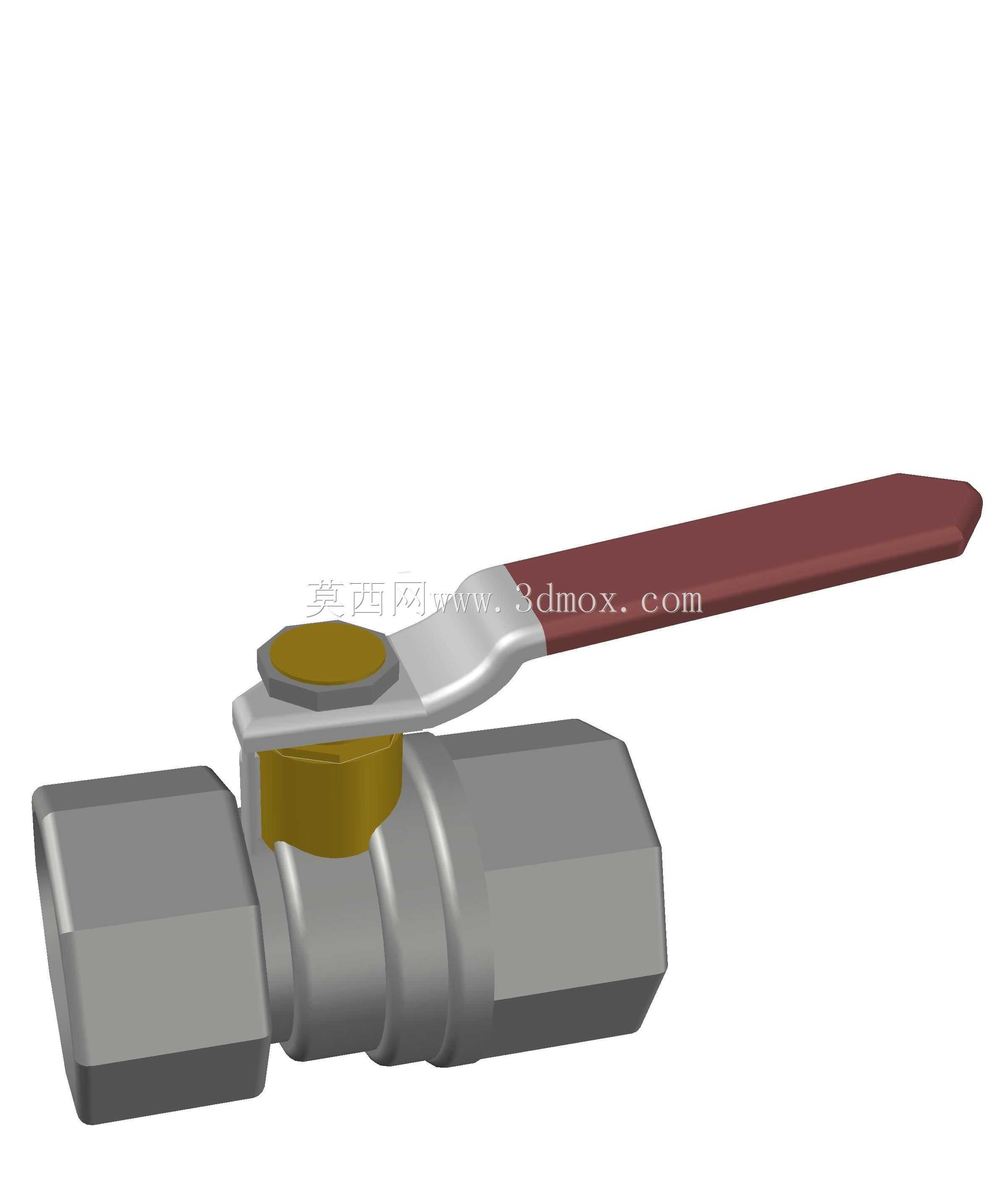

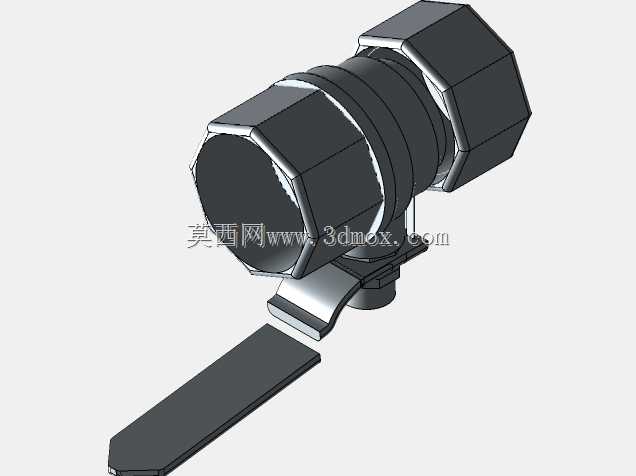

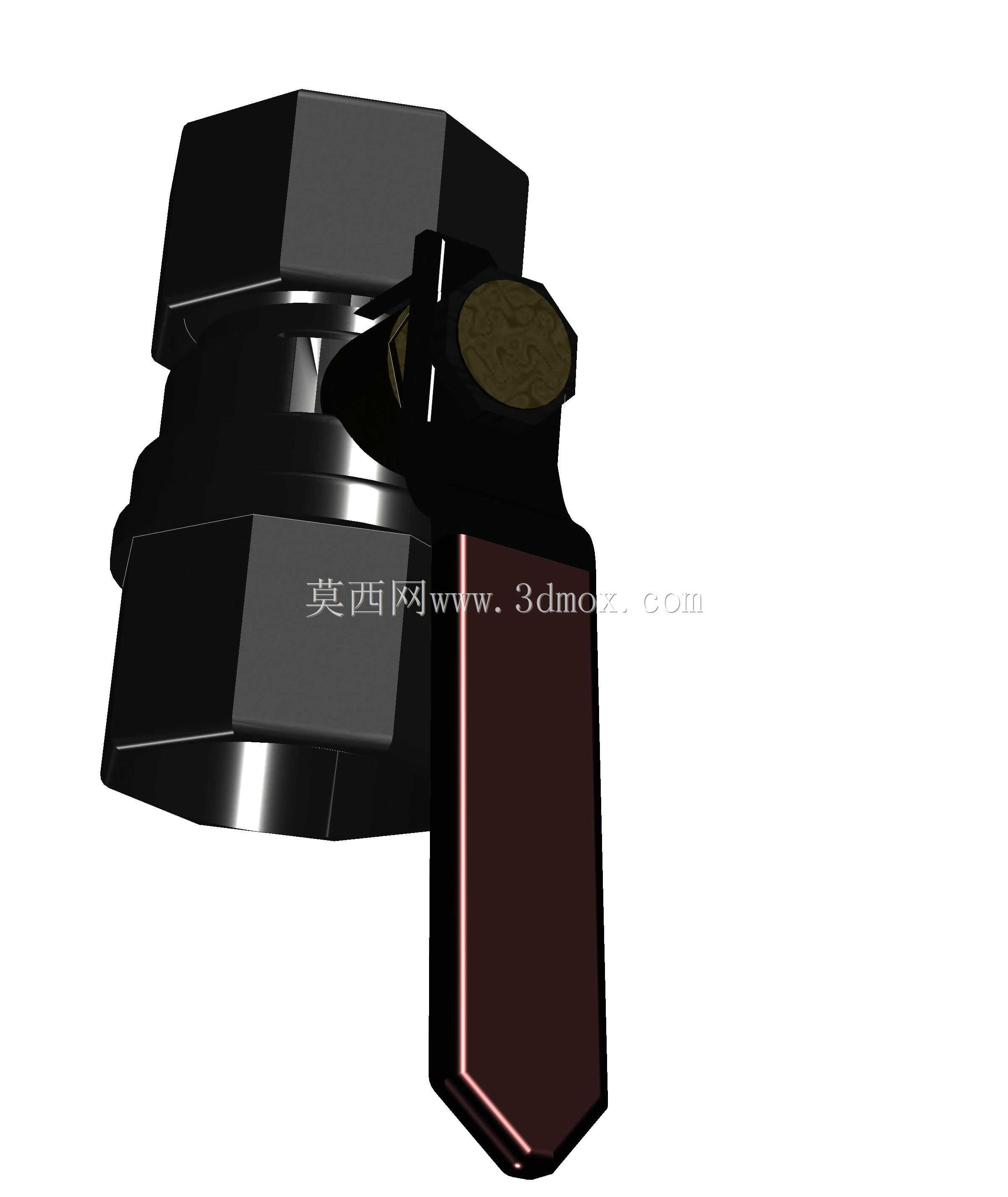

　　日常民用给排水、小型工业循环水支路、暖通设备末端供水等场景里，这类手动水阀是管路系统里最常见的通断控制构件，不需要复杂的电控或者气动驱动，完全依靠人工扳动手柄就能完成管路的通断切换，在检修支路、临时控水、终端用水点位控制的场景里，这种结构的阀件因为可靠性高、操作直观，一直是管路选型里的常用选项。从结构设计逻辑来看，这款水阀采用的是两端外螺纹连接的结构，阀体主体为六角外形，不管是安装还是后期拆卸维护，都可以直接用标准活动扳手或者开口扳手夹持施力，不需要额外定制专用工装，适配市面上常规的内螺纹管路接头，安装边界上，两端螺纹的同轴度公差控制在0.1mm以内，安装时不需要额外调整管路角度就能顺利对接，避免强行装配带来的密封面错位渗漏问题。

　　阀体中部的阀芯密封结构采用的是压紧式密封设计，手柄扳动到90度位置时，阀芯的通孔完全对齐管路通径，此时流道阻力最小，流体通过时的压损可以控制在极低水平，不会因为阀件的存在造成支路供水流量不足；当手柄扳动到与管路垂直的位置时，阀芯密封面完全贴合阀座，依靠密封件的压缩形变实现截流，正常工况下额定压力范围内不会出现渗漏。手柄部分采用的是加长杠杆式结构，力臂长度经过核算，操作人员只需要施加很小的扳动力就能完成阀芯的转动切换，即使是长期使用后密封件出现轻微老化、转动阻力上升的情况，也不需要借助额外工具就能完成操作，手柄表面做了防滑的结构处理，沾有水渍或者油污的时候也不会出现打滑脱手的问题。在实际选型适配的时候，需要注意这款阀件的安装空间预留，

　　除了阀体本身的长度尺寸之外，手柄转动的圆周范围内不能有其他管路或者设备构件遮挡，否则会出现手柄无法扳动到全开或者全关位置的问题，影响正常的通断控制；阀体两端的螺纹连接位置，安装时需要配合生料带或者密封胶做螺纹密封，根据输送介质的不同选择对应的密封材料，输送常温清水的时候用常规生料带即可，如果是输送带有轻微腐蚀性的流体，则需要更换对应耐蚀材质的密封件与阀芯构件。从建模的细节处理来看，这款水阀的各个零件配合间隙都按照实际加工公差做了还原，阀体的六角棱边做了微小的倒角处理，既符合实际五金件的加工工艺，也避免安装时锋利棱边划伤操作人员；阀芯与阀体的配合位置预留了密封件的安装槽位，槽位的深度与宽度尺寸完全匹配标准O型圈的规格，

　　后期如果做结构改进或者参数化调整，可以直接替换对应规格的密封件完成适配，不需要重新调整槽位结构。这类手动水阀在实际使用中，因为结构简单、故障点少，日常维护只需要定期检查手柄转动的顺畅度，以及螺纹连接位置有没有渗漏即可，不需要复杂的保养流程，在非频繁开关的管路支路上，使用寿命可以达到十年以上，相比电控类的阀件，不需要布设控制线路、不需要考虑供电问题，在户外临时管路、装修临时供水、老旧小区管路改造等场景里，适配性更强，也不会因为断电出现无法控制水路的问题。在三维建模的过程中，这类阀件的建模重点在于两端螺纹的参数准确性、阀芯转动角度与通断位置的对应关系、手柄转动的干涉检查，很多新手建模的时候容易忽略手柄转动的空间边界，导致实际装配后手柄被周围构件挡住无法操作，这款模型在搭建的时候就已经做了全行程的干涉检查，手柄从全关到全开的90度转动范围内，所有零件都不会出现碰撞干涉，直接导出工程图就可以用于生产加工或者选型适配的参考。另外，阀体的流道部分做了等径设计，没有出现突然缩径或者流道凸起的结构，流体通过的时候不会产生明显的紊流与噪音，在对供水噪音有要求的民用场景里，这种结构的阀件也能满足使用要求，不会因为水流扰动产生额外的管路异响。
