带侧握把手半透明敞口滤杯结构设计

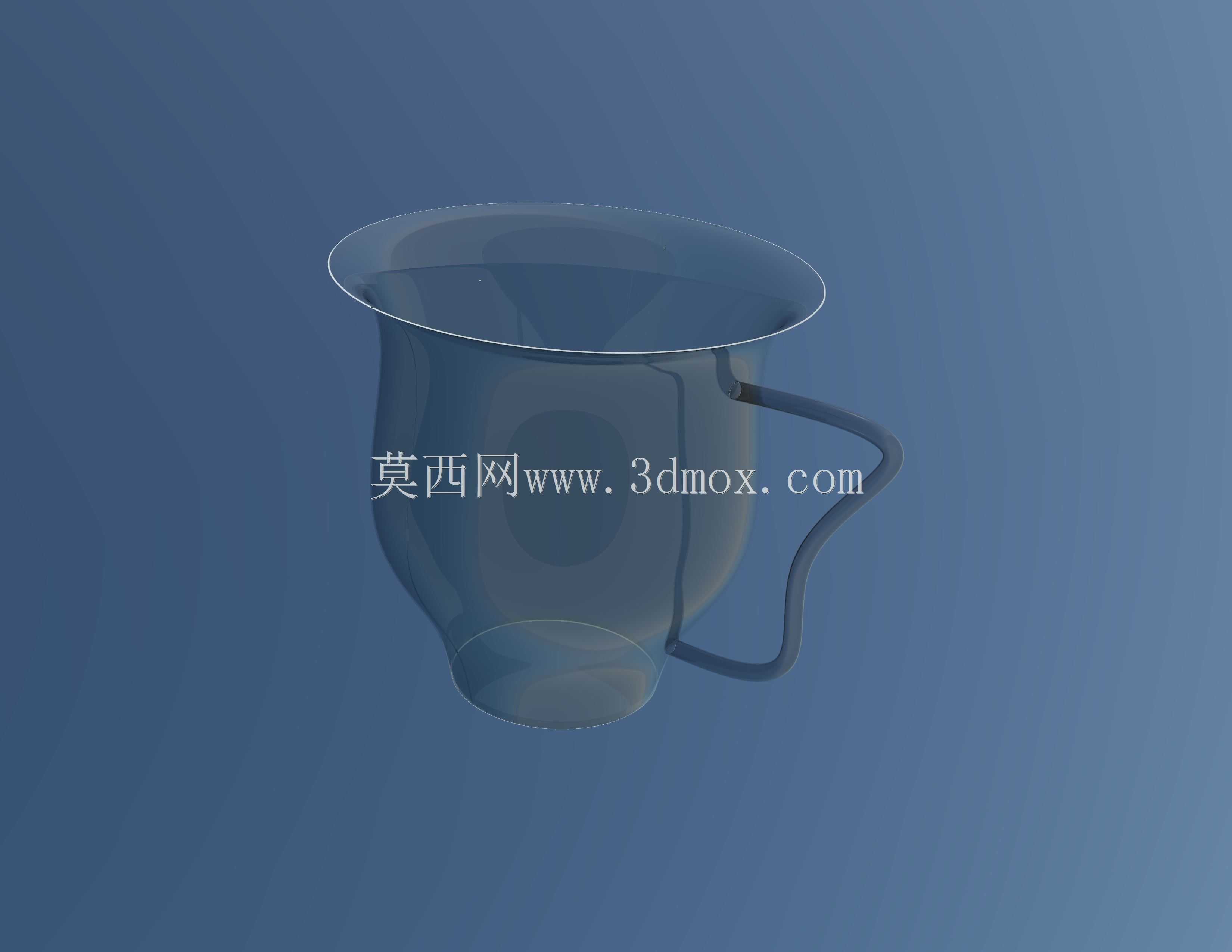

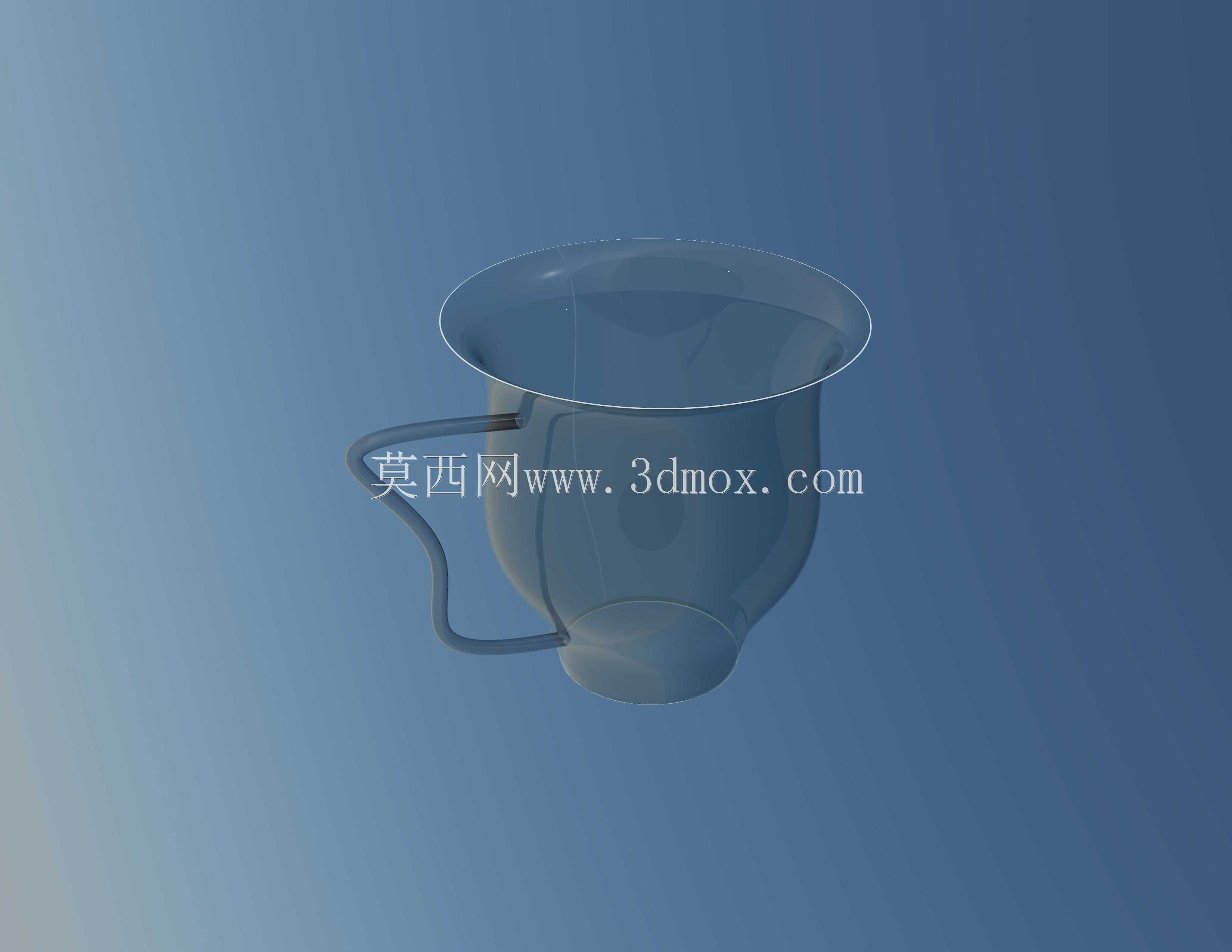

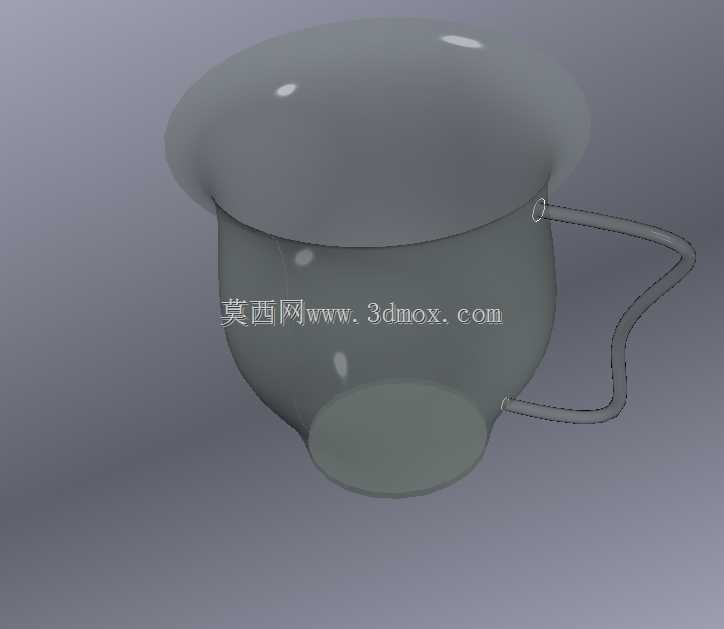

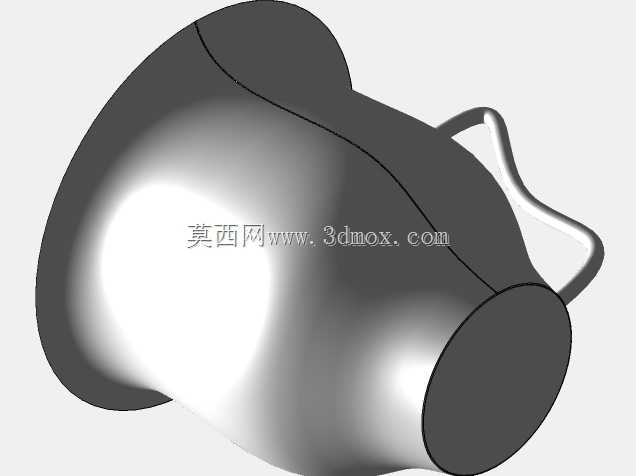

　　这款带侧握把手的半透明敞口杯体结构，最初的设计切入点是实验室少量液体承接、日常饮品过滤两类场景的共性需求，在结构建模阶段优先平衡了握持稳定性与液体倾倒的流畅度，没有采用常规直筒杯的侧壁构型，而是将杯口做了外扩翻边处理，翻边宽度控制在3mm左右，既能够在倾倒液体时避免沿杯壁流挂，也可以适配常规直径的圆形滤网放置，不需要额外配置卡扣结构就能实现滤网的临时承托。杯身侧壁从杯口位置向下做平滑收窄，到杯底位置形成直径为杯口二分之一的平底支撑结构，平底部分做了0.8mm的加厚处理，放置在光滑实验台或者桌面时不会因为局部压强过大出现打滑，也能避免长期放置后底部出现磨损凹陷。侧置的把手采用一体化弧形过渡结构，

　　和杯身侧壁的连接位置做了两处加宽的连接筋，连接筋的厚度和杯身侧壁保持一致，没有出现突兀的壁厚差，在注塑或者3D打印成型时能够避免因为冷却速率不一致产生的缩痕，把手的内圈弧度按照成年人四指握持的曲率做了拟合，握持时指腹和把手的接触面积能够达到85%以上，不需要刻意用力就能稳定拿取满载液体的杯体，即使杯壁因为盛装高温液体出现温度升高，把手和杯身连接位置的隔热距离也足够避免手部被烫伤。在建模过程中对杯体的壁厚做了均匀化处理，整体壁厚控制在1.2mm，半透明材质的选用既可以直观观察内部液体的容量、颜色状态，也能够在作为过滤承接容器时清晰看到滤液的滴落状态，不需要倾斜杯体就能判断内部液体存量。杯身的内部转角全部做了R2的圆角过渡，

　　没有直角死角，在清洁时能够避免液体残留或者污渍积存，不管是实验室使用后的试剂冲洗，还是日常使用后的水洗清洁，都能够快速冲净内壁附着的残留物质。从安装边界来看，这款杯体的最大外径位于杯口位置，整体高度和杯口直径的比例控制在1.2:1，放置在常规杯架上时不会因为重心过高出现倾倒，侧置把手的外伸长度控制在杯身半径的60%，并排放置多个同型号杯体时，把手不会和相邻杯体产生干涉，能够有效节省存放空间。在结构验证阶段，针对杯体的承重能力做了模拟加载，满载状态下杯底的形变位移控制在0.1mm以内，把手位置施加竖直向下15N的拉力时，连接位置的应力远低于常用透明塑料或者玻璃材质的许用应力，不会出现把手断裂的风险。

　　杯口的外扩翻边同时兼顾了倾倒时的导流作用，当杯体倾斜45度时，液体能够沿着翻边的最低点形成稳定的液柱流出，不会出现散流或者沿杯壁外侧流淌的情况，不需要额外搭配导流嘴结构就能满足精准倾倒的使用需求。针对不同使用场景的适配性，这款杯体的平底结构可以直接放置在常规的恒温加热台上，底部的平面度控制在0.1mm以内，和加热台表面能够充分贴合，加热时的热传导效率更高，不会因为局部接触不良出现加热不均的情况。把手的位置设置在杯身重心偏上的位置，拿取时杯体的自然倾斜角度刚好符合倾倒液体的施力方向，手腕不需要额外调整角度就能完成倾倒操作，长时间使用也不会出现手部酸胀的情况。在细节处理上，杯身外壁没有做额外的防滑纹路，光滑的外壁更便于擦拭清洁，半透明的材质特性也能够及时发现外壁附着的污渍，避免在洁净要求较高的实验场景中带来污染风险。
