传感器配套立式安装支座结构设计

　　这款立式安装支座是传感器配套安装体系里的核心支撑构件，主要应用在工业自动化检测工位、流体管路参数监测点、设备运行状态传感单元的固定场景中，用来承托夹持圆柱类外形的传感主体，抵消设备运行过程中产生的振动、管路形变带来的位置偏移，保证传感检测端的位置精度，避免因安装松动导致的检测数据漂移、信号采集失准问题。

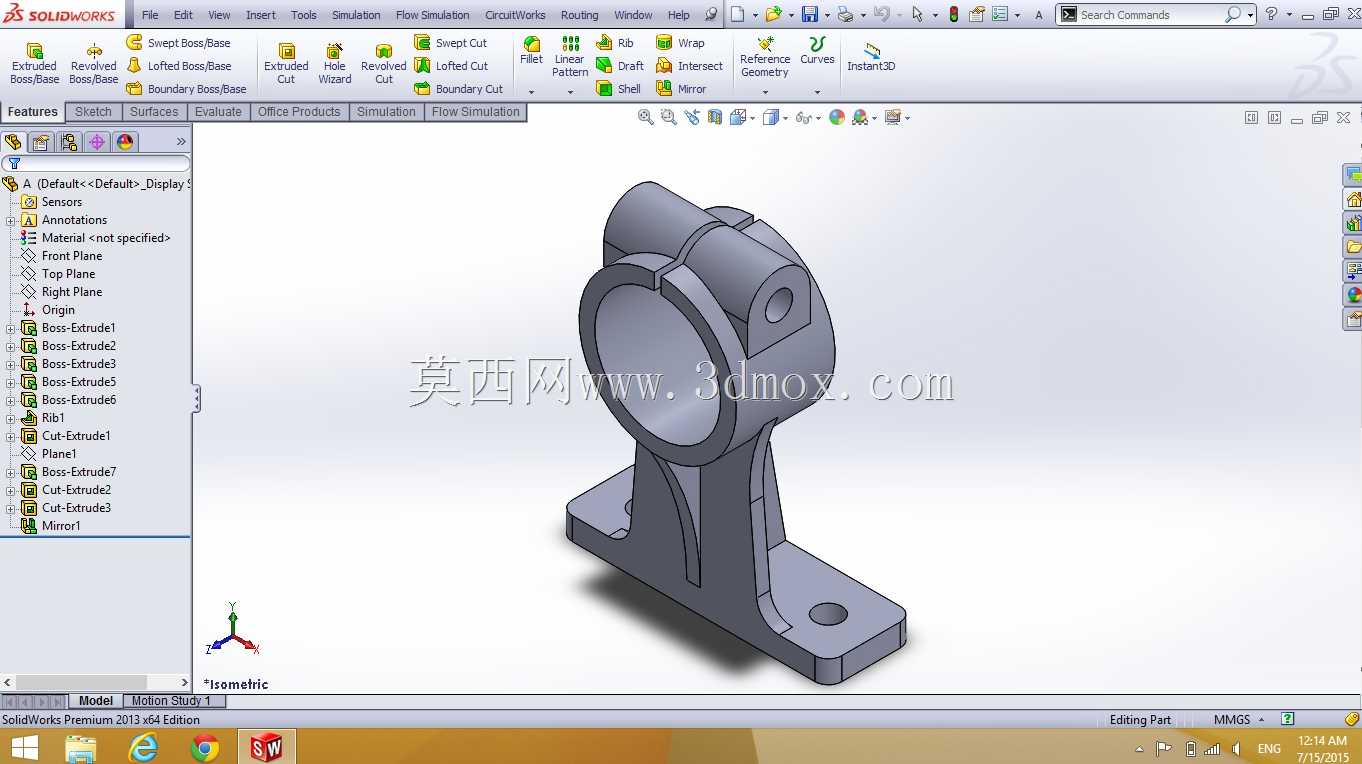

　　从结构设计逻辑来看，整个构件采用一体式铸造成型后机加工的工艺路线设计，上部的环形夹持孔是核心功能区，孔壁的加工公差严格匹配对应传感器的外壳外径，配合侧面的锁紧结构可以实现传感器的周向角度调整与轴向位置固定，满足不同检测方向的安装需求；环形夹持区两侧延伸出的带孔凸台，是锁紧结构的安装位，凸台的厚度经过受力校核，能够承受锁紧螺栓施加的预紧力，不会出现夹持力不足导致的传感器滑脱问题。中部的支撑筋板采用变截面设计，从上部夹持区向下平滑过渡到底部安装板，筋板的厚度根据受力仿真结果优化，在保证整体支撑刚度的前提下尽可能减少材料用量，降低构件自重，避免给安装基面带来额外的负载。底部的安装板为矩形平板结构，两个安装孔对称分布在板体两端，孔位的中心距、孔径尺寸严格匹配工业安装场景中常用的安装基面螺孔规格，安装板的底面设计为精加工平面，平面度公差控制在合理范围内，保证安装后整个支座的垂直度，避免上部夹持的传感器出现倾斜。

　　在实际安装使用过程中，首先需要根据传感单元的检测位置要求，确定支座在设备基面或者管路支架上的固定点位，通过螺栓穿过底部安装板的孔位将支座整体锁紧固定，确认支座底面与安装基面完全贴合，无翘曲、虚接的情况后，再将传感器主体穿入上部的环形夹持孔，调整好传感器的检测角度与轴向伸出长度，最后锁紧两侧凸台的锁紧螺栓，完成整个传感单元的安装固定。设计过程中针对不同工况的受力情况做了仿真验证，当设备运行产生频率在10-50Hz的常规振动时，支座的整体形变量控制在微米级，不会对传感器的检测精度产生影响；环形夹持孔的内壁粗糙度经过优化，既可以保证与传感器外壳的贴合摩擦力，又不会刮伤传感器的外壳防护层。整个构件的外形轮廓没有尖锐棱角，所有过渡位置都做了圆角处理，避免安装调试过程中划伤操作人员，同时也能减少应力集中，提升构件的长期使用疲劳强度。

　　从安装边界尺寸来看，底部安装板的长度、宽度尺寸适配常规的安装支架型材规格，不需要额外制作过渡转接板就可以直接固定在标准工业铝型材支架、钢制安装平台或者管路抱箍支架上；上部环形夹持孔的中心高度经过优化，既可以避开安装基面附近的管线、其他构件的干涉，又不会因为支撑高度过高导致整体重心上移，影响安装稳定性。整个结构没有多余的冗余设计，每一部分的结构尺寸都对应明确的功能需求，夹持区的内径、支撑筋的高度、底部安装板的孔位参数都可以根据不同规格的传感器做参数化调整，适配不同外径、不同重量的圆柱类传感元件的安装需求，在工业检测、过程控制、设备状态监测等多个场景下都能适用。
