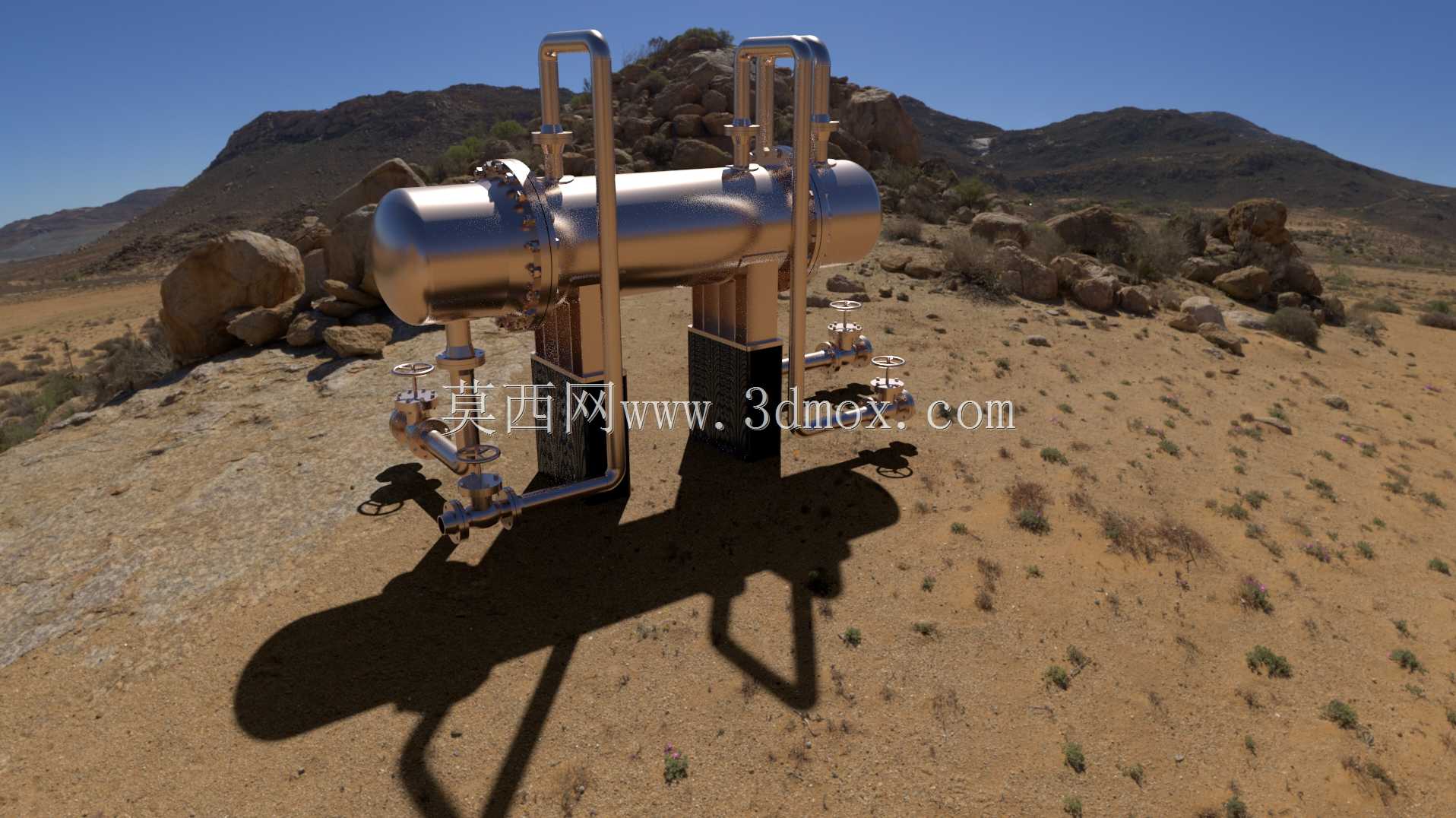

卧式管壳式石油天然气换热装置结构

　　这套卧式管壳式换热结构，主要面向油气集输场站、天然气净化厂、炼油装置的介质换热工况设计，核心作用是实现不同温度流体间的热量传递，既可以给高温工艺介质降温满足后续工段的进料温度要求，也可以预热低温进料介质降低装置整体能耗，在油气处理环节是衔接不同工艺单元的核心静设备。从结构设计逻辑来看，采用卧式布置的核心考量是降低设备整体安装高度，适配场站常规管廊的层间标高，同时卧式结构的壳程流体流动状态更稳定，气液两相介质在壳程内的分布均匀性优于立式结构，能有效避免局部换热死区导致的换热效率下降。设备主体采用圆柱形承压壳体，两端配置可拆卸的管箱结构，管板与换热管采用强度胀加密封焊的连接形式，既保证换热管与管板连接的拉脱强度，

　　适配油气介质带压运行的工况要求，也能避免管程壳程介质发生串漏。壳体侧面布置的多组接管，分别对应管程进出口、壳程进出口、排净口、排气口与仪表接口，接管的法兰密封面采用突面形式，适配油气场站常用的缠绕垫密封要求，接管的伸出长度充分考虑了现场管道焊接、法兰螺栓紧固的操作空间，不会出现安装时工具无法操作的干涉问题。配套的鞍式支座采用双鞍座结构，固定端支座设置地脚螺栓长圆孔，释放设备运行时受热膨胀产生的轴向位移，避免热应力作用在壳体与连接管道上，支座的腹板与筋板厚度经过承压校核，能满足设备满水状态下的承重要求，支座底板的地脚螺栓孔间距适配场站常规设备基础的预埋螺栓布置，不需要额外做基础改造就能完成安装。设备侧面配置的多组阀门与接管组件，

　　分别对应壳程的放空、排液与旁路调节功能，阀门采用直通式结构，流道阻力小，操作手柄的布置位置避开了管道与设备的操作空间，现场巡检时可以直接完成开关操作，不需要额外搭设操作平台。换热管采用正三角形排布，在相同壳体内径下可以布置更多换热面积，提升单位体积的换热效率，管程分程设计为双程结构，让管程介质的流速控制在合理区间，既避免流速过低导致的管程结垢速率加快，也防止流速过高造成换热管端部的冲蚀磨损，适配石油天然气介质可能含少量固体杂质的工况。折流板采用弓形结构，折流板缺口高度取壳体内径的四分之一，让壳程介质在壳程内呈错流流动，不断冲刷换热管外壁，降低壳程结垢的概率，折流板上的换热管孔与换热管的间隙控制在标准要求范围内，

　　既保证穿管组装的工艺性，也避免介质从间隙短路流走降低换热效率。从安装边界来看，设备整体的轴向长度、壳体直径、鞍式支座的安装间距都经过优化，运输时不需要做分段拆解，可以满足常规公路运输的尺寸限界要求，到场后直接吊装就位就能完成管道对接，现场安装工作量小。设备的管箱法兰采用长颈对焊法兰结构，密封性能可靠，定期检修时只需要拆开管箱法兰就能完成换热管的清洗、检漏与更换，不需要整体切割设备壳体，后期维护成本更低。针对石油天然气工况的防爆要求，设备所有外露金属构件都做了静电导出设计，支座位置预留静电接地板，安装时直接接入场站静电接地网，避免运行过程中静电积聚带来的安全隐患。壳体的壁厚设计充分考虑了油气介质的腐蚀裕量，针对含硫工况的预留腐蚀余量能满足长周期运行的要求，不需要频繁做壁厚检测与设备更换。在实际选型应用中，这套结构可以根据实际处理量、介质温度压力参数调整换热管长度、壳体直径与接管口径，适配不同规模的油气处理装置，既可以用于原油换热、天然气脱水前的温度调节，也可以用于轻烃回收环节的冷凝冷却，工况适配范围较广。建模过程中所有结构细节都按照实际工程设计规范搭建，法兰、螺栓、支座的尺寸都符合相关压力容器标准的要求，不存在结构干涉问题，能直接用于工程方案展示、设备选型校核、安装模拟等场景，结构细节完整，装配关系清晰，能直观呈现设备的实际组成与安装逻辑。
