适配强尼FPV五寸机架的DJI天线固定支架

　　在FPV穿越机的实际飞行场景中，天线的安装固定效果直接决定图传信号的稳定性，尤其是五寸花飞、竞速机型在高速机动、翻滚、穿障过程中，若天线固定不牢出现移位、角度偏移，轻则出现图传雪花、信号断连，重则导致飞机失控炸机，造成机架、飞控、图传设备的不可逆损坏。这款适配强尼FPV五寸机架的DJI天线固定支架，正是针对这类实际使用痛点开发的结构配件，从安装适配性、固定可靠性、使用便捷性多个维度做了针对性的结构优化。

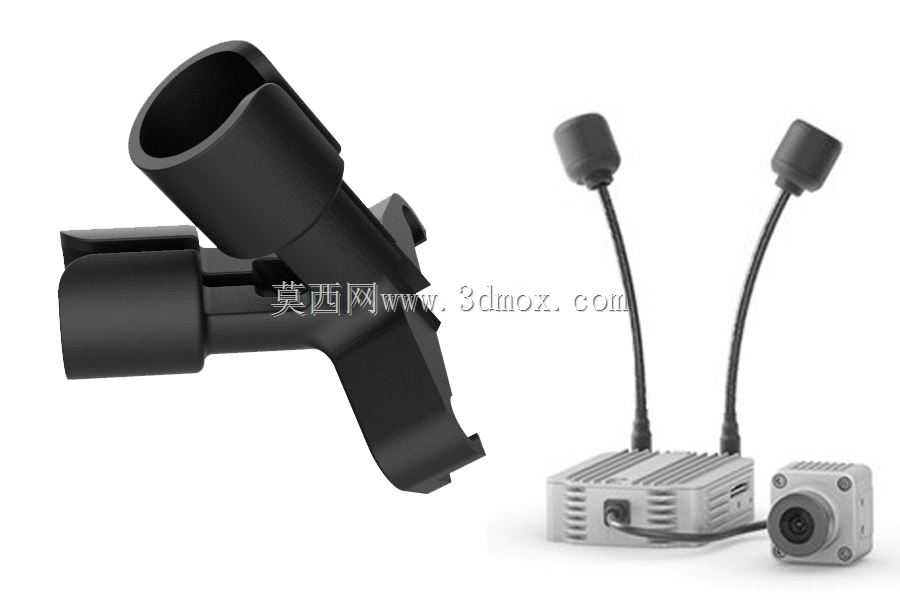

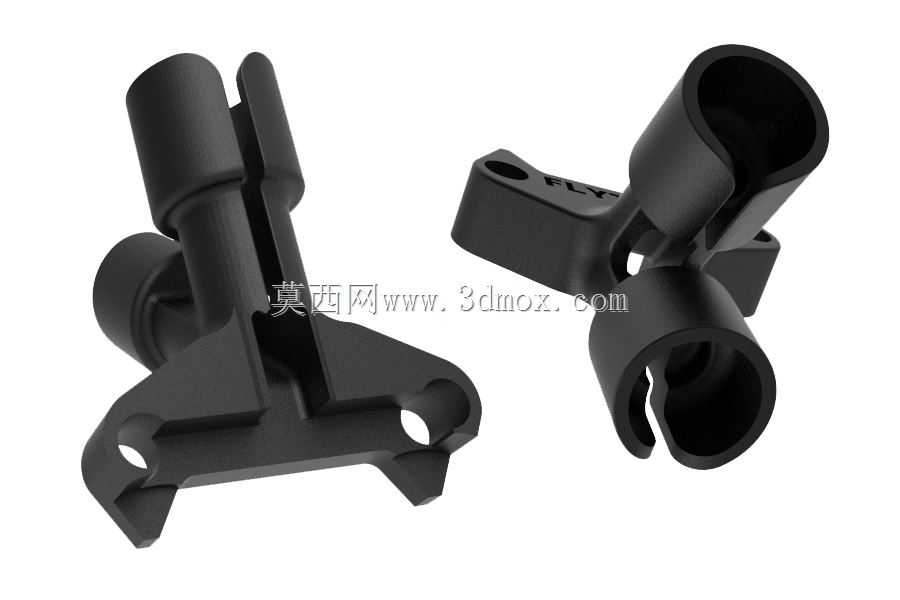

　　从实际使用场景来看，五寸FPV机型多用于户外花飞、赛道竞速、林地穿越等复杂工况，飞行过程中机架会承受持续的振动、瞬时的冲击载荷，同时还要考虑炸机时的结构缓冲，避免天线直接受力断裂。这款支架采用双天线筒并行的结构布局，两个天线安装腔的内径匹配DJI原厂图传天线的杆径，安装时天线插入腔体后可通过过盈配合或者点胶辅助固定，保证天线伸出角度与机架中轴线保持预设的夹角，既能够让天线辐射方向覆盖最优的信号收发范围，避免被机架碳板、电池、电机等金属或碳纤维部件遮挡信号，又能在受到侧向撞击时，通过支架本身的结构形变吸收部分冲击力，减少天线根部馈线处的应力集中，降低天线馈线断裂的概率。

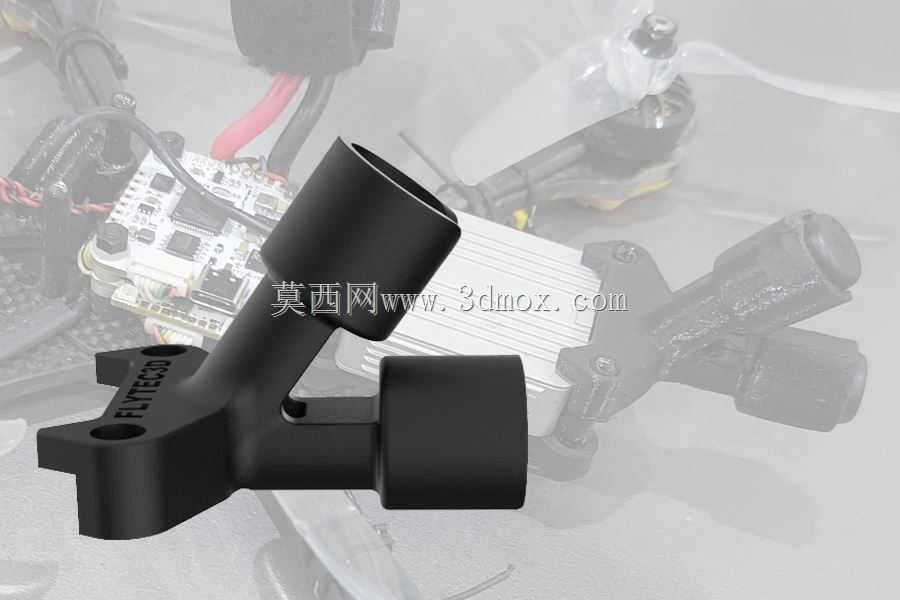

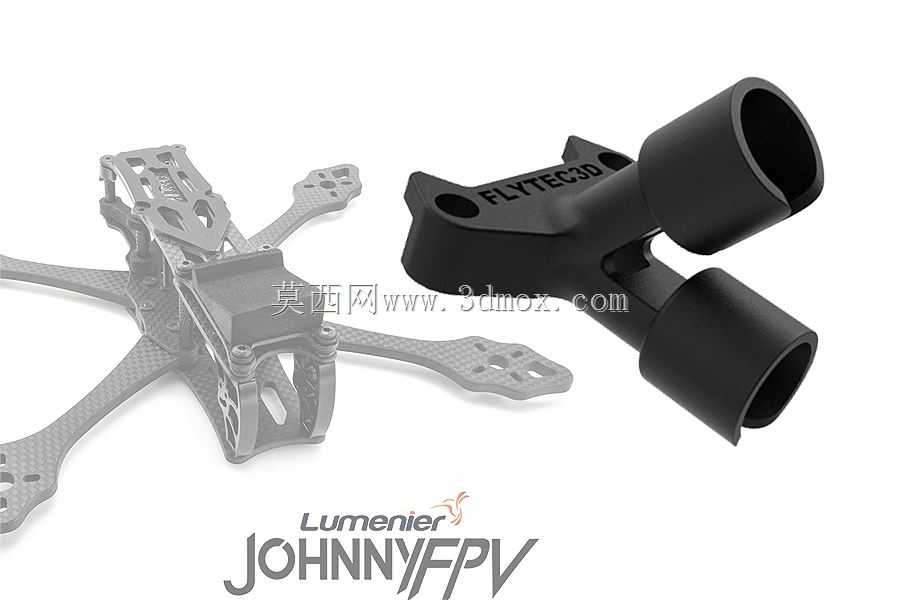

　　在安装边界的设计上，这款支架的底部安装面完全匹配强尼FPV五寸机架尾部的安装孔位，不需要对原有机架做任何打孔、切削改装，直接利用机架尾部预留的螺丝孔位即可完成固定，安装孔的位置度公差控制在0.1mm以内，保证安装后支架不会出现偏斜，两个天线的对称度误差控制在合理范围内，不会因为安装偏差导致飞机飞行时出现额外的风阻，也不会影响天线的信号覆盖对称性。支架整体的外形做了流线型的倒角处理，所有外露的棱边都做了R1以上的圆角过渡，既能够减少高速飞行时的风阻和风噪，也能避免安装调试时锋利的棱边划伤操作人员的手部或者损坏线材。

　　从结构设计思路来看，这款支架充分考虑了3D打印的工艺特性，整体采用一体化成型结构，没有拼接、装配的分体部件，打印时不需要额外添加支撑结构，采用常规的Flex96等3D打印耗材即可完成制作，打印完成后只需要简单去除毛边即可直接安装使用，不需要二次打磨、攻丝等后处理工序。支架的壁厚做了均匀化设计，整体壁厚控制在1.8mm-2mm之间，既保证了足够的结构强度，在常规炸机冲击下不会出现碎裂，又尽可能控制了自身重量，整体重量控制在5g以内，不会给五寸机架带来额外的负载负担，避免影响飞机的飞行机动性和续航表现。支架上的标识凹槽采用浅浮雕设计，不会破坏结构的整体强度，同时也能起到安装方向识别的作用，避免安装时出现方向颠倒的问题。

　　在实际功能表现上，这款支架将天线的安装位置抬升到机架尾部的最高点，有效避开了飞行时电池、图传发射模块、电调等部件的电磁干扰，同时天线的固定角度经过实际飞行测试验证，在飞机做各种大角度机动动作时，天线始终能够保持与地面接收端的良好信号收发角度，大幅减少了飞行过程中的信号盲区，提升了图传的稳定性和有效飞行距离。同时支架的安装位置不会干涉机架尾部的其他配件安装，比如蜂鸣器、LED尾灯、GPS模块等常用配件都可以正常安装，不会出现空间干涉的问题。对于日常的设备维护来说，这款支架的拆装非常便捷，只需要拧下两颗固定螺丝即可完成拆卸，更换天线或者调整设备布局时不需要复杂的操作，日常维护效率很高。

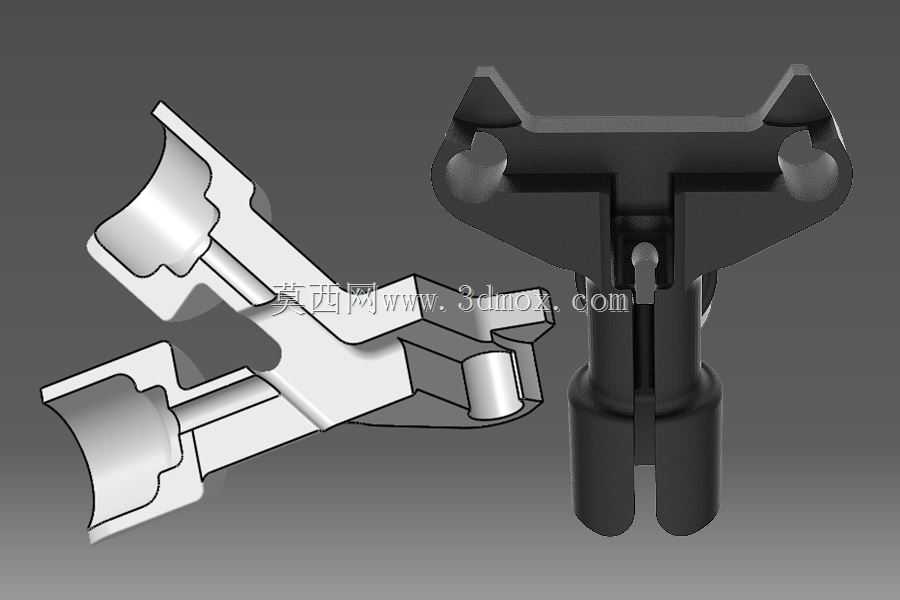

　　从结构可靠性的角度考虑，支架的天线安装腔底部做了限位台阶，天线插入后会被台阶限位，不会出现插入过深顶到馈线的问题，同时腔体的长度足够包裹天线根部的应力集中区域，将天线根部的弯折应力分散到整个支架腔体上，大幅提升了天线的使用寿命，减少了飞行过程中天线损坏的概率。支架与机架接触的安装面做了防滑纹理设计，安装拧紧后不会因为飞行振动出现松动移位，不需要额外添加防松胶即可保持长期使用的固定可靠性，在-10℃到60℃的常规使用温度范围内，采用常规3D打印耗材制作的支架都能保持足够的结构韧性，不会出现低温脆裂、高温软化的问题，能够满足不同季节、不同地域的户外飞行使用需求。
