双斜面直角定位支撑块结构设计

项目分类:通用五金配件 发布时间:2022-04-11 ID:605561
  • 双斜面直角定位支撑块结构设计
  • 双斜面直角定位支撑块结构设计

  在工装夹具、检测治具以及小型装配工位的搭建过程中,这类带双斜面的直角支撑结构是非常常用的定位承力元件,很多刚接触结构设计的工程师容易忽略这类基础零件的细节设计,往往直接用方块拼接,实际投产使用后才会发现定位精度差、工件装夹干涉、长期受力变形等问题。从实际应用场景来看,这类支撑块主要用在需要对工件两个相邻垂直面做侧向定位的工位,比如小型冲压件的尺寸检测工位、传感器封装过程中的壳体定位治具、教学实训用的装配练习台架,都能看到这类结构的身影,它不需要额外的紧固件就能通过自身的两个斜面形成导向,让待加工或者待检测的工件顺着斜面滑入直角定位区域,降低操作人员装夹工件的对位难度,尤其是在小批量多品种的柔性生产场景下,

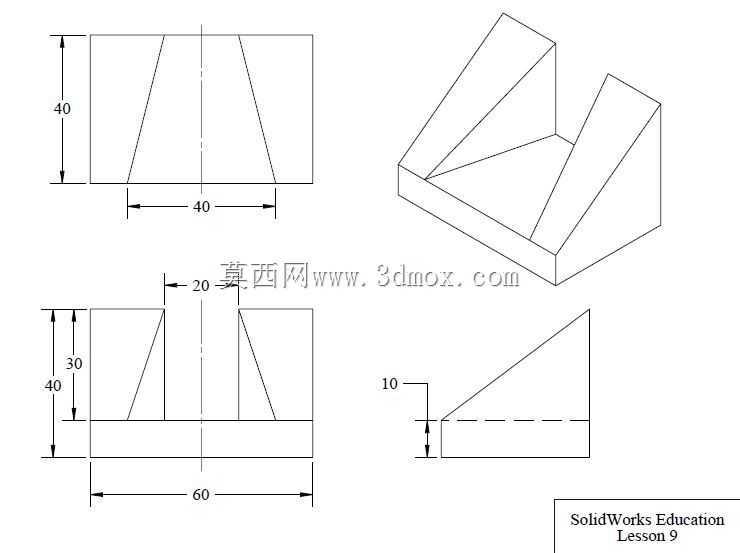

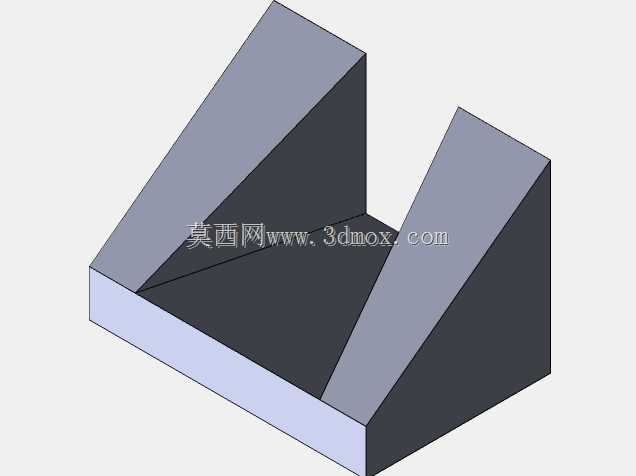

  这种一体式的支撑块比分体式拼接的定位件稳定性高很多,不会因为反复装拆出现连接松动导致的定位偏移。从设计思路上看,这个结构采用一体式铣削成型的方案,底部是平直的矩形安装基座,基座上延伸出两个互成90度夹角的斜向支撑壁,两个支撑壁的内侧形成直角定位面,外侧的斜面做了等厚度设计,保证整个零件在受力的时候应力分布均匀,不会出现局部壁厚过薄导致的受力断裂。很多新手设计这类零件的时候会把支撑壁做成垂直于基座的直壁,实际使用的时候工件放入定位区很容易和直壁的棱边发生磕碰,尤其是针对表面质量要求高的铝制或者塑料工件,磕碰后很容易产生外观缺陷,而斜向的支撑壁从定位面往上向外倾斜,在定位区上方形成了一个比底部定位区域更大的导入开口,

  工件放入的时候哪怕存在几毫米的位置偏差,也能顺着斜面滑入正确的定位位置,不需要操作人员反复调整工件位置,能有效提升单工位的装夹效率。从尺寸边界来看,这类支撑块的底部安装面需要保证足够的平面度,一般安装面的平面度公差要控制在0.02mm以内,才能保证和工作台面连接的时候不会出现翘曲,两个内侧定位面的垂直度公差需要根据使用场景调整,如果是用于检测工位的定位块,垂直度公差要控制在0.01mm以内,如果是普通装配工位的定位块,垂直度公差可以放宽到0.05mm,支撑壁的厚度需要根据承力大小计算,一般用于承力100N以内的小型工件定位,支撑壁的壁厚不小于8mm就能满足长期使用的强度要求,不会因为反复的工件撞击出现变形。安装的时候,底部基座可以通过沉头螺钉固定在铝型材工作台或者铸铁平台上,沉头孔的位置需要设计在基座的四个角区域,避开两个支撑壁的连接位置,防止钻孔的时候破坏支撑壁的内部结构,导致应力集中。另外在设计的时候,两个支撑壁和基座连接的内侧直角位置需要做0.5mm的清根圆角或者退刀槽,避免工件的直角棱边和支撑块的内角发生干涉,很多人设计的时候忽略这个细节,工件放进去之后会因为内角的材料堆积导致工件无法和定位面完全贴合,最终出现定位偏差。从实际使用的反馈来看,这种一体式的双斜面支撑块比用两个角铁拼接的定位结构耐用性高3倍以上,因为拼接结构的连接螺栓长期受侧向冲击力容易松动,需要定期拧紧维护,而一体式结构没有活动连接部件,

  日常只需要清理定位面上的切屑和杂物就能正常使用,维护成本非常低。在教学实训场景中,这类零件也是非常典型的铣削加工练习案例,学员可以通过加工这个零件练习斜面铣削、直角公差控制、平面度保证等基础机加工技能,同时也能通过这个零件理解工装定位结构的基本设计逻辑,明白导向结构、定位面、安装基座之间的尺寸配合关系,避免后续设计中出现理论和实际脱节的问题。针对不同的使用场景,这个结构还可以做针对性的调整,比如在用于焊接工位的定位时,可以在支撑块的表面做发黑处理提升防锈能力,在用于精密检测工位时,可以在定位面上粘贴硬质合金片提升表面耐磨性,延长零件的使用寿命,在用于非金属工件定位时,可以在斜面上粘贴聚氨酯垫,防止工件表面被刮花。
