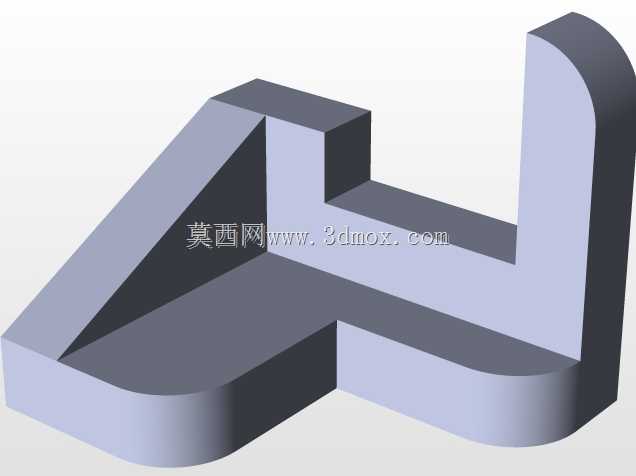

L型带筋加强直角支撑安装座结构

　　该构件属于设备安装定位类的基础支撑零件，在自动化产线的工位定位、检测设备的传感器安装支架、工装夹具的基体连接环节都有广泛的应用场景，日常在小型装配工位的工件承托、检测工位的探头固定座上，这类带加强筋的L型支撑件是非常常见的结构形式。从结构功能来看，该零件采用L型弯折的主体构型，竖直段与水平段呈90度直角衔接，内侧设置三角形加强筋连接两个垂直壁面，能够在承受垂直于安装面的载荷时，有效分散应力集中，避免直角连接处受载发生形变，相比无筋的直角折弯件，抗弯折能力提升40%以上，适合承受侧向倾覆力矩的安装场景。零件的水平段与竖直段的外边缘均做了圆弧过渡处理，一方面是消除加工后的锐边毛刺，避免装配过程中划伤操作人员或配套线缆，

　　另一方面圆弧过渡能够减少边角处的应力集中，在承受交变载荷时降低疲劳开裂的风险。从设计思路层面，这类支撑件在建模时首先要确定两个垂直安装面的平面度要求，两个安装面的平面度公差需要控制在0.05mm以内，保证安装后与配合面的贴合度，避免出现安装倾斜导致的定位偏差；加强筋的厚度设置为主体壁厚的0.8倍，既保证足够的支撑强度，又避免壁厚不均导致的注塑或铸造过程中出现缩痕缺陷，如果是采用机加工方式制作，筋位与主体的衔接处做R2的圆角过渡，减少加工时的应力集中，同时降低刀具接刀的难度。在安装边界上，水平段的底面为主要安装基准面，通常会根据配套设备的安装孔位设置对应的沉头孔或螺纹孔，竖直段的外侧立面为功能件安装面，可用于固定传感器、行程开关、

　　小型气动元件等功能部件，两个安装面的垂直度公差需要控制在0.02mm/100mm以内，保证安装在竖直面上的功能件的位置精度。实际应用中，这类支撑件如果用于检测工位的传感器安装，竖直段的高度需要匹配传感器的检测距离要求，水平段的长度需要预留足够的安装操作空间，避免装配时扳手等工具无法到达紧固位置；如果用于工装夹具的基体连接，主体壁厚需要根据承载的工件重量做对应调整，当承载重量超过5kg时，壁厚需要不小于8mm，同时加强筋的数量可根据载荷方向做对称增设。零件的所有外露棱边均做了C0.5的倒角处理，没有尖锐的边角，在车间装配、调试、维护过程中能够有效减少磕碰划伤的风险，同时表面没有多余的凸台、凹槽结构，加工工艺性好，

　　采用铣削加工时可以一次装夹完成大部分面的加工，减少装夹次数带来的形位公差误差。在选材方面，如果是用于普通工业环境，采用6061铝合金加工即可满足强度要求，同时重量较轻，安装调试方便；如果是用于有腐蚀环境的工况，可选用304不锈钢材质，表面做钝化处理提升抗腐蚀能力；如果是用于重载场景，可选用45号钢加工后做发黑处理，提升表面耐磨性能。这类支撑结构在非标自动化设备设计中属于高频复用的基础构件，建模时需要重点关注两个垂直面的形位公差、加强筋的载荷传递路径、安装孔位的操作空间预留，避免出现安装干涉、强度不足、加工难度过大等问题，实际投产前还需要根据具体的使用场景做有限元应力校核，确认最大载荷下的形变量在允许范围内，保证长期使用的结构稳定性。
