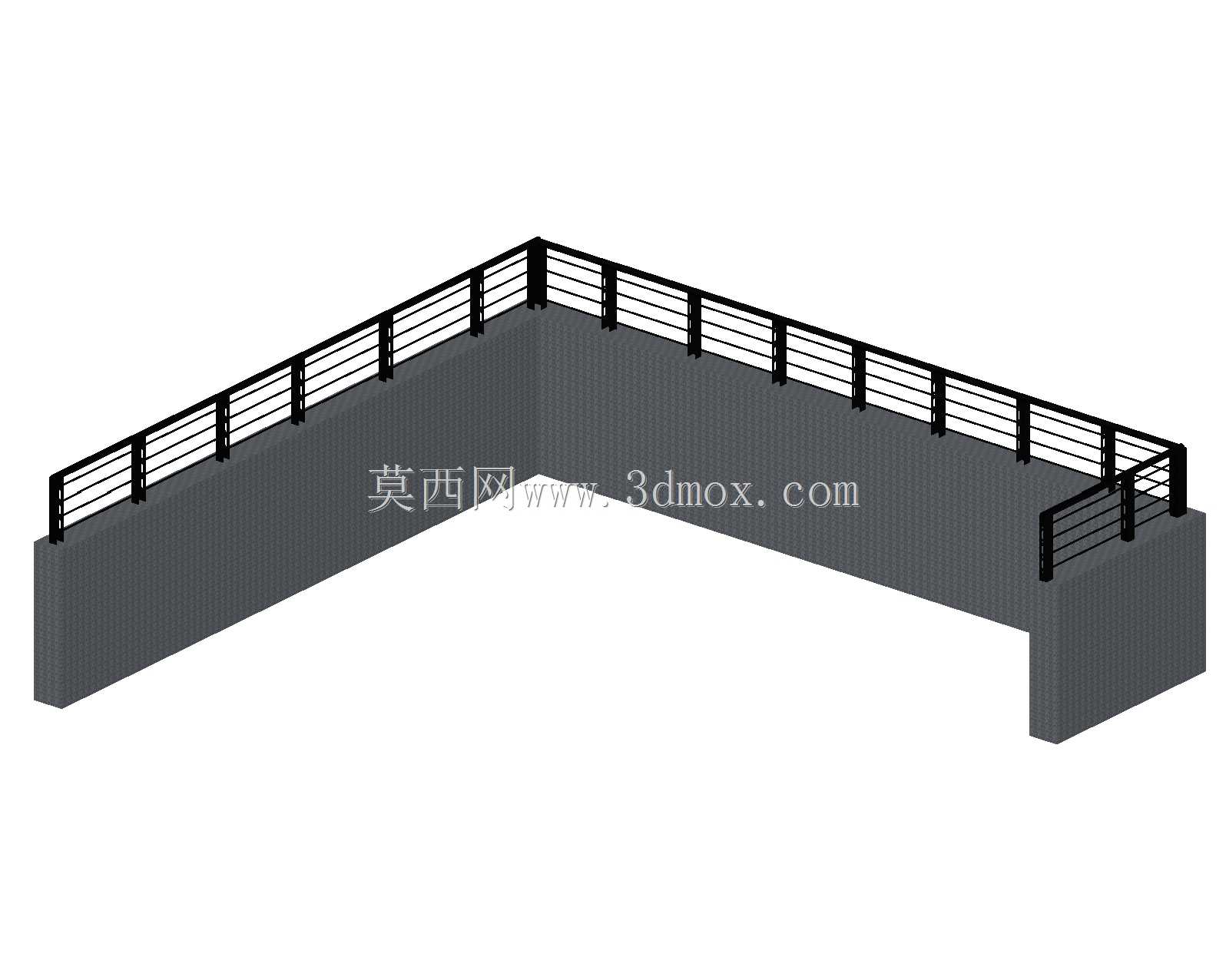

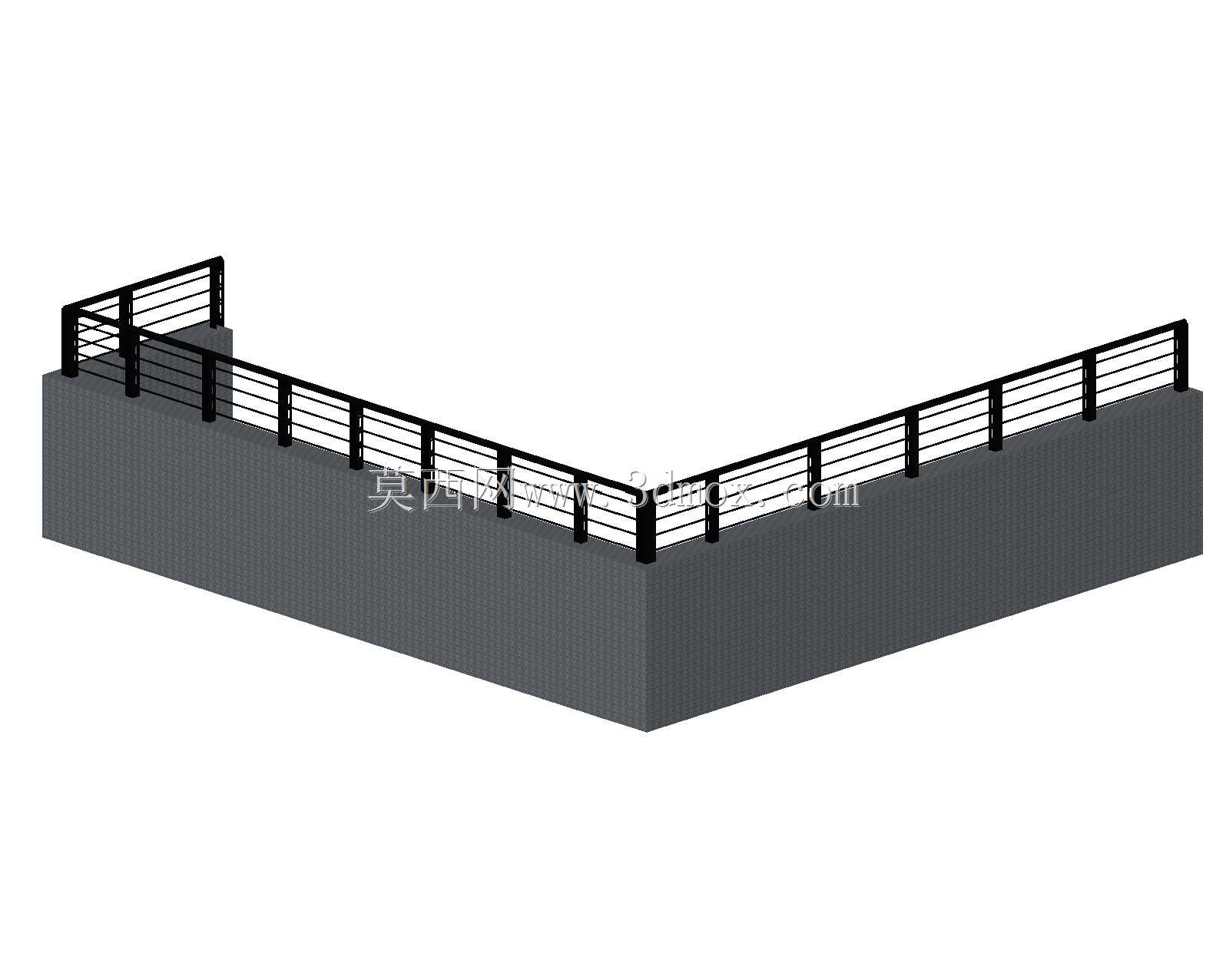

L型转角工业防护栏三维结构设计

　　本次设计的L型转角防护构件，主要应用于工业厂区内的设备周边防护、操作平台临边围挡、人行通道与作业区物理隔离场景，也可适配仓储区域的货位边界划分、高空作业平台的临边安全阻拦需求，在各类存在高差、设备运转风险的生产场景中，能够通过物理阻隔的方式避免人员意外闯入危险区域，同时也可对区域内的管线、小型设备起到一定的防撞保护作用。从结构设计逻辑来看，整体采用直角转角的一体化布局，主体围挡部分采用波纹板式的立面结构，相比平面板材，波纹结构在同等板材厚度下具备更高的抗侧向冲击能力，能够承受人员意外倚靠、小型周转工具低速碰撞的载荷，同时立面波纹结构也能减少大面积平面板材的反光问题，在车间照明环境下不会产生过度反光干扰作业人员视线。

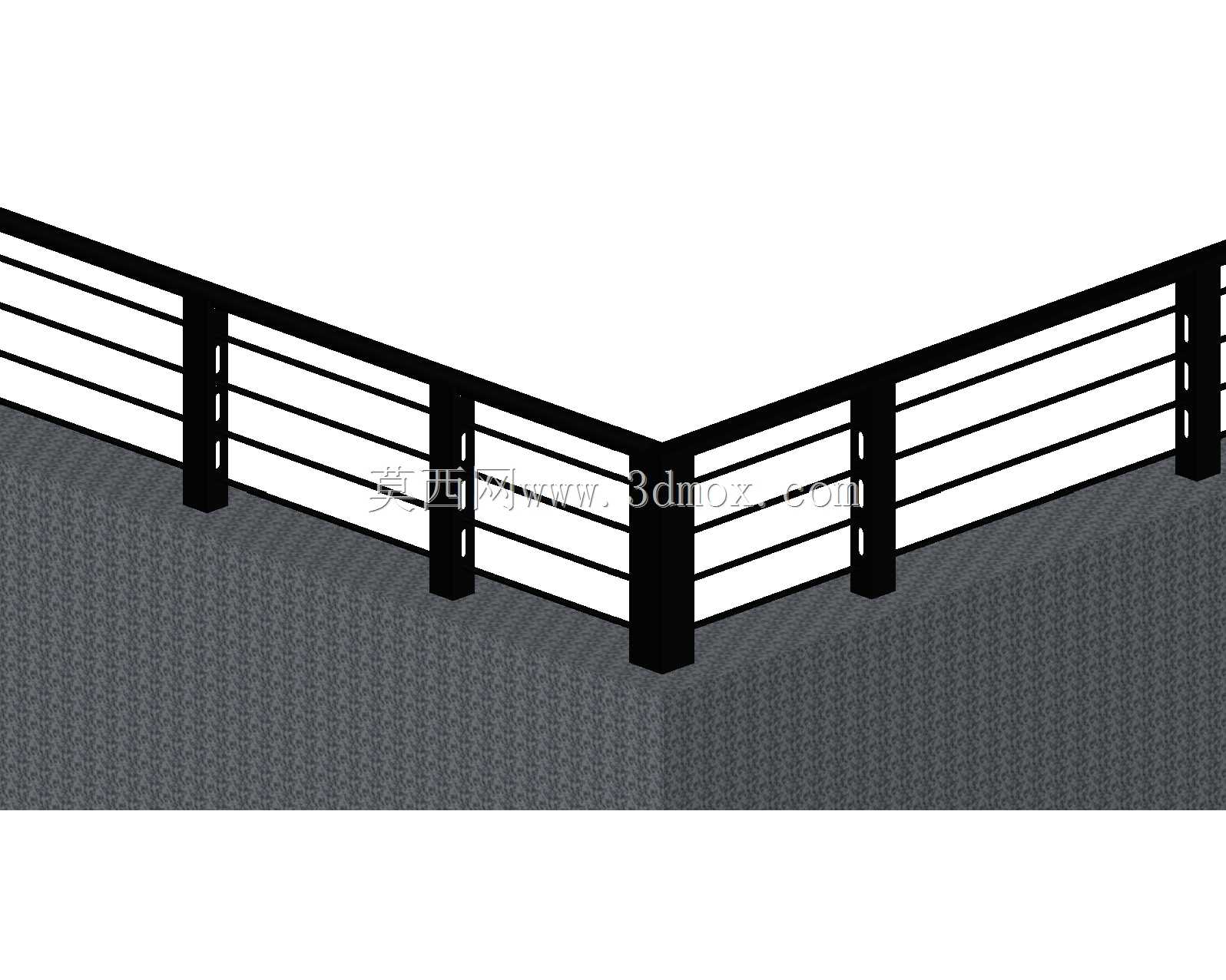

　　上部的栏杆部分采用横向横杆加竖向等距立杆的排布方式，竖向立杆的间距严格控制在安全防护要求的范围内，避免人员肢体从栏杆间隙穿过造成磕碰或坠落风险，横向扶手采用圆管截面设计，表面无尖锐棱角，人员意外触碰时不会造成划伤，扶手高度符合工业临边防护的常规高度要求，能够在人员靠近临边时起到有效的阻拦与依托作用。转角位置采用连续过渡的结构设计，没有出现结构断点，避免了传统拼接护栏在转角位置存在的防护间隙问题，整个转角段的围挡与栏杆部分平滑衔接，安装后不会出现突出的尖锐构件，也不存在防护盲区。从安装边界来看，该护栏的底部采用平直的安装基面设计，可直接通过膨胀螺栓固定在混凝土地面或者钢结构平台的铺装面上，

　　底部围挡的下边缘与安装基面之间预留了极小的间隙，既避免了地面不平整导致的安装贴合问题，也不会留下过大间隙导致杂物或者小型工具从底部滑出。整体结构的所有连接节点都采用隐藏式的连接设计，外部没有裸露的螺栓头或者焊接毛刺，既提升了整体外观的整洁度，也避免了外露连接件勾挂作业人员衣物、划伤肢体的风险。在实际选型应用中，该结构可根据现场的实际防护长度需求，对两个方向的护栏段长度进行参数化调整，不需要改动整体的截面结构与连接逻辑，适配不同尺寸的平台转角、设备周边防护需求。相比传统的现场焊接制作的护栏，该预制化的三维结构在生产阶段可直接通过板材折弯、管材切割焊接完成预制，现场只需要完成底部固定即可投入使用，安装效率远高于现场制作的防护设施，

　　同时预制化生产的构件尺寸精度更高，安装后整体的直线度、转角垂直度都能得到有效保证，不会出现现场焊接导致的结构变形问题。在材料选用层面，主体围挡部分可采用普通碳素钢板折弯成型，表面做喷塑或者镀锌防腐处理，适配车间内的常规腐蚀环境，上部栏杆部分可采用同材质的碳素钢管焊接成型，与主体围挡部分焊接为整体后统一做表面处理，整体结构的维护成本极低，日常使用中只需要定期检查固定螺栓的紧固状态即可，不需要额外的维护操作。针对有特殊防腐需求的场景，比如化工车间、户外厂区使用的场景，也可将板材与管材替换为不锈钢材质，不需要改动整体结构尺寸即可满足防腐要求。该结构的载荷设计完全满足工业防护的常规载荷要求，侧向能够承受每米不低于1KN的水平推力，符合安全防护设施的载荷标准，在人员倚靠、小型物体碰撞的情况下不会出现结构变形或者连接失效的问题。
