工业立式开门式电气柜内部结构设计

　　这款电气柜结构主要面向工业现场低压配电、传感信号中转、小型控制回路集成的应用场景，常见于自动化产线边侧安装、小型设备配套电控集成、传感信号集线分配的工位，区别于大型落地式高压柜，这款柜体采用窄体立式框架结构，适配空间局促的设备侧装、壁挂安装需求。从结构设计逻辑来看，柜体采用型材拼接的框架作为承载主体，框架型材选用标准冷弯型钢，拼接处采用角码加紧固件的连接方式，既保证整体框架的抗扭刚度，也方便后期拆解调整内部安装空间。柜门采用单开外摆式结构，门体与框架之间采用隐藏式铰链连接，开门角度可达到120度以上，完全露出内部安装面，方便现场接线、组件更换与日常运维。内部安装板采用整体式覆塑镀锌钢板，通过侧边的安装条与框架固定，

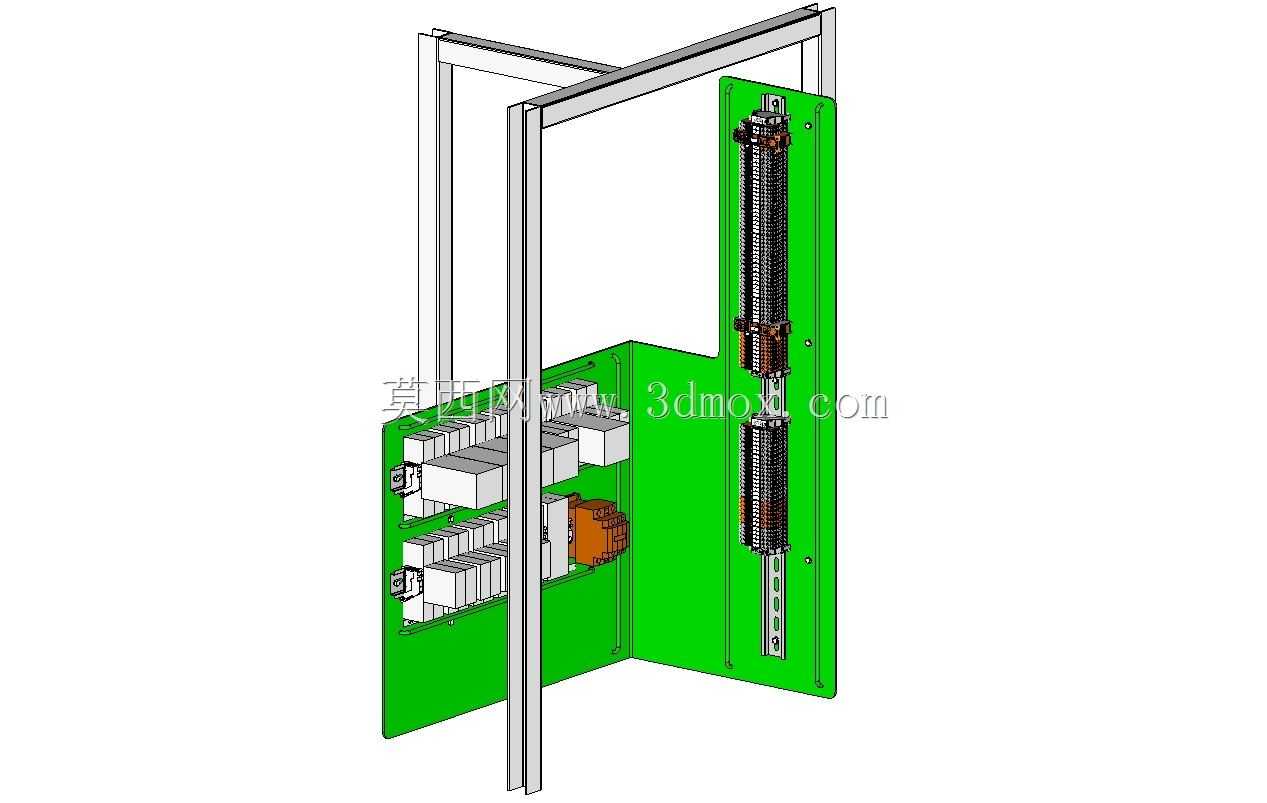

　　安装板上预留了通用的模数化安装孔位，可兼容导轨式电气组件、螺栓固定式接线端子排、传感信号处理模块等不同类型元件的安装需求。从内部组件布局来看，安装板上半区域预留了长条形元件的安装空间，适配浪涌保护器、熔断器组、长条状接线端子排这类纵向尺寸较长的元件，下半区域划分了模块化组件的安装位，可布置多组继电器模块、小型断路器、信号隔离器这类方块状元件，侧边预留了走线槽的安装位置，强弱电走线可通过分隔的走线槽实现物理隔离，减少信号干扰。安装板靠近柜门的一侧预留了操作元件的安装空位，可根据需求加装指示灯、操作按钮、转换开关等外露操作件，柜门对应位置可预留开孔，无需额外改动柜体结构。从安装边界尺寸来看，柜体整体深度控制在较薄的区间，

　　壁挂安装时突出墙面的尺寸较小，不会占用过多的操作通道空间，框架底部预留了电缆进线的敲落孔，可适配上进线、下进线两种布线方式，顶部预留了排气槽的安装位，可根据柜内元件的发热情况加装小型排气扇，实现柜内空气对流散热。设计过程中重点考虑了现场安装的容错性，框架上的安装孔采用长圆孔设计，壁挂固定时可在一定范围内调整安装位置，抵消墙面安装孔的施工误差；内部安装板的固定位也预留了调整余量，可根据元件的实际尺寸微调安装板的前后位置，适配不同厚度的元件安装需求。柜门与框架之间预留了密封胶条的安装槽，加装胶条后可达到IP54左右的防护等级，适配多粉尘、轻度溅水的工业现场环境，避免粉尘、水汽进入柜内影响电气元件的使用寿命。柜内的元件排布遵循强弱电分离、

　　发热元件靠上布置的原则，将发热相对明显的元件布置在安装板上部靠近排气位的区域，热敏元件布置在下部温度相对较低的区域，减少热积累对元件精度的影响，尤其是配套传感信号回路时，合理的热布局可降低温度漂移对信号采集精度的干扰。框架的型材截面经过优化，在保证整体刚度的前提下尽可能减少材料用量，降低柜体整体重量，方便单人完成壁挂安装作业，拼接处的紧固件全部采用标准内六角螺栓，现场拆装无需特殊工具，使用常规内六角扳手即可完成全部拆解与组装作业。柜门内侧预留了接地端子的安装位，可实现柜门与框架的可靠接地，避免柜内元件漏电时门体带电，满足电气安全规范的要求。整体结构没有采用复杂的定制冲压件，大部分结构件都可通过标准型材切割、板材折弯加工完成，加工难度低，生产周期短，适合小批量定制化的电控配套场景，可根据实际使用需求调整柜体的高度与宽度尺寸，适配不同数量元件的安装需求，无需重新开模，大幅降低定制成本。
