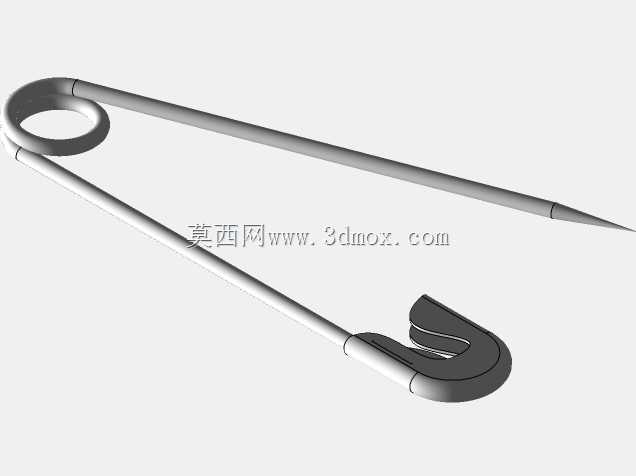

安全别针日用五金结构三维数模

　　日常接触的安全别针，看似结构简单，实则在小尺寸空间内集成了弹性形变、锁止防脱、穿刺导向多个功能点，做这类小五金件的三维建模时，很容易忽略实际使用中的形变余量与结构干涉问题，最终导致数模无法匹配实际冲压、弯折工艺要求。从实际应用场景来看，这类别针除了常规的衣物临时固定、面料拼合定位用途，在工业生产环节也常被用作轻薄物料的临时捆扎固定、线束整理的临时卡扣，部分工装治具上也会采用改良版的别针结构作为快拆固定件，用来快速固定薄型垫片、标识标签等易移位的小零件，不需要额外工具就能完成拆装，重复使用次数远高于普通胶带类固定耗材。做这个结构的三维设计时，首先要理清金属丝弯折的工艺边界，别针的主体采用等直径金属丝弯折成型，

　　整个构件没有额外的拼接焊点，所有功能结构都通过连续弯折实现，这就要求在建模阶段精准控制每一段弯折的曲率半径，曲率过小会导致实际生产时金属丝出现应力集中断裂，曲率过大则会让整体结构松散，无法实现预期的弹性锁止效果。别针的穿刺端做了渐进式的收尖处理，建模时不能直接做尖锐的锥面收尾，要预留实际冲压磨尖的工艺余量，同时尖端与锁扣端的同轴度需要严格控制，当别针处于闭合状态时，尖端要完全没入锁扣的防护槽内，避免外露划伤接触物，这部分的配合间隙要控制在合理范围，间隙过大会导致别针受横向力时尖端从锁扣中滑出，失去安全防护作用，间隙过小则会导致开合时金属丝弹性形变阻力过大，单手操作难以顺利开合。弹性回环部分是整个别针的核心功能段，

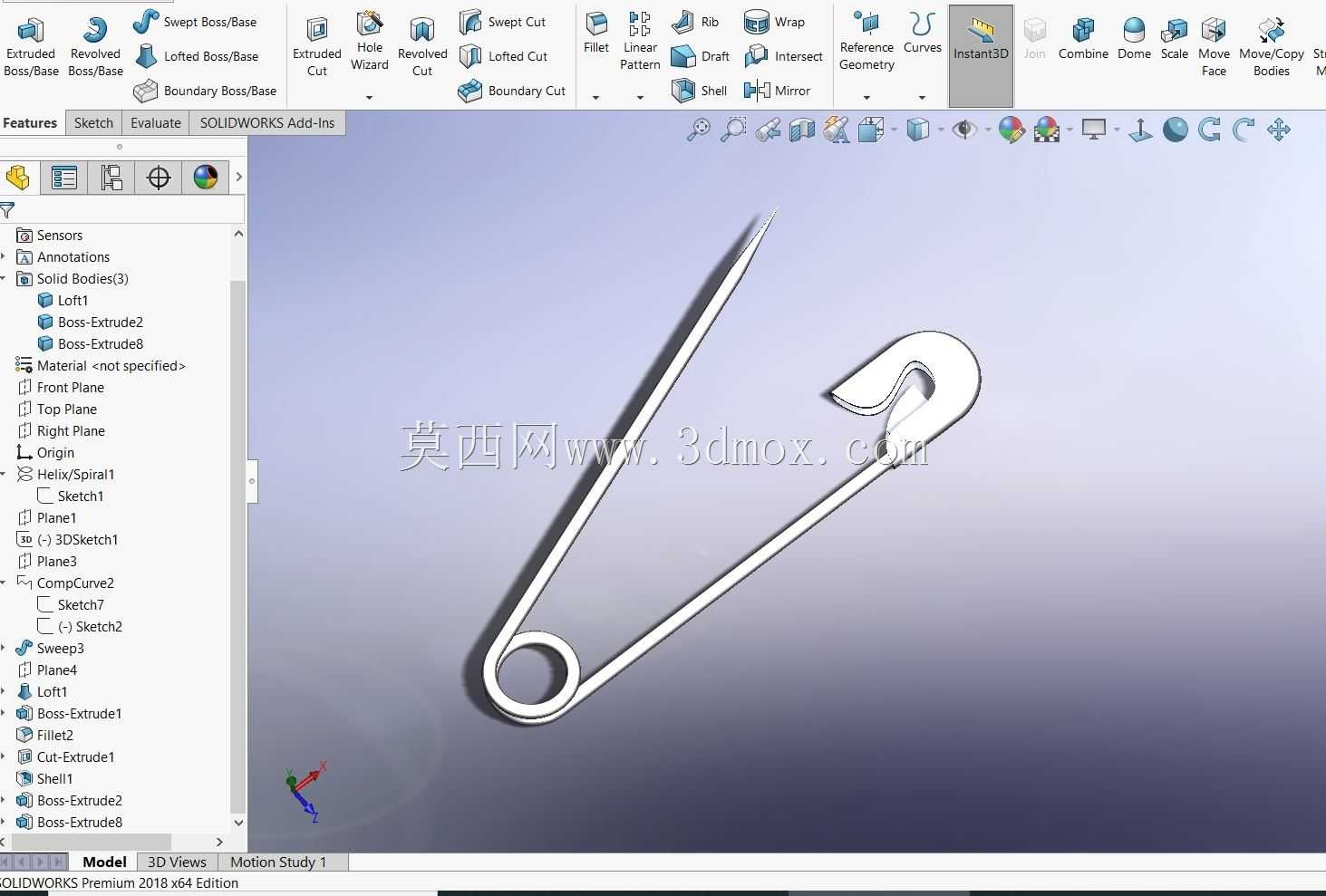

　　这部分的圆弧直径直接决定了别针的开合弹力与夹持厚度范围，建模时需要通过扫掠命令控制金属丝的走向，保证回环段的截面圆度一致，避免出现弯折后截面扁化的问题，实际生产中这一段的弯折角度会预留一定的回弹余量，三维数模里的闭合角度要比最终成品角度小3到5度，匹配金属线材冷弯折后的回弹特性，保证成品的夹持力符合使用要求。锁扣端的弯钩结构做了内收的导向斜面，当别针尖端推入锁扣时，斜面会引导金属丝产生微小的横向形变，顺利卡入锁扣的卡槽内，卡槽的深度要刚好卡住金属丝的直径一半位置，既不会因为卡接过深导致开合需要的按压力过大，也不会因为卡接过浅导致受拉扯时自动脱开。从安装与使用的边界尺寸来看，常规尺寸的安全别针展开总长度控制在30到50毫米区间，

　　金属丝直径根据承重需求在0.6到1.2毫米之间选择，闭合状态下整体厚度不超过3毫米，可以顺利穿过多数纺织面料的纤维间隙，不会对面料造成过大的穿刺孔洞。建模过程中要反复模拟开合状态的运动轨迹，检查尖端在开合全程是否会与本体结构出现干涉，尤其是回环段与锁扣段的相对位置，要保证开合时金属丝的形变都在材料的弹性屈服极限内，不会因为反复开合出现塑性变形导致结构失效。很多新手做这类小五金建模时，只会照着外观描摹轮廓，忽略了实际使用中的形变位移，做出来的数模看似外观一致，实际按照数模开模生产后，要么开合卡滞，要么锁止失效，根本无法满足使用要求。这类小构件的三维建模，核心是把结构背后的力学逻辑、工艺约束都融入到数模的每一段曲线、每一个圆角里，而不是单纯的外形复刻，只有把实际使用中的受力场景、生产中的工艺限制都考虑到位，建出来的数模才能真正对接生产环节，具备实际的工程价值。
