双菱形金属纪念奖杯摆件结构设计

　　这款双菱形组合式金属摆件，最初的设计需求来自企业周年纪念定制场景，同时兼顾线下展厅陈列、商务伴手礼的使用需求，在结构设计阶段需要同时平衡视觉辨识度、放置稳定性与加工可行性。从实际使用场景来看，这类金属摆件常放置于办公桌面、展厅展柜、荣誉陈列架上，日常需要承受日常擦拭、轻微触碰的外力，不会出现倾倒、结构松脱的问题，因此底座的配重与整体重心的校核是设计阶段的核心环节之一。

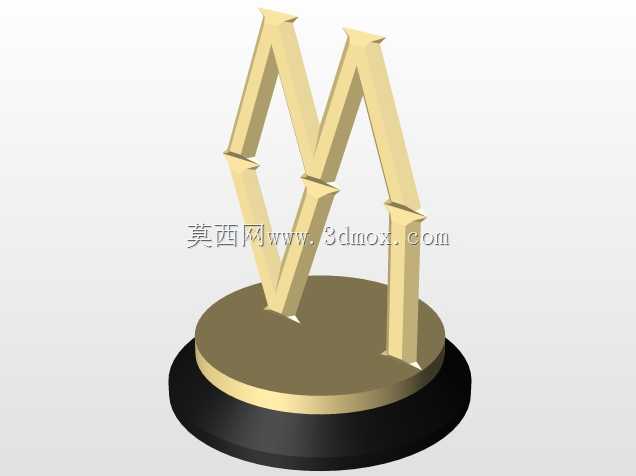

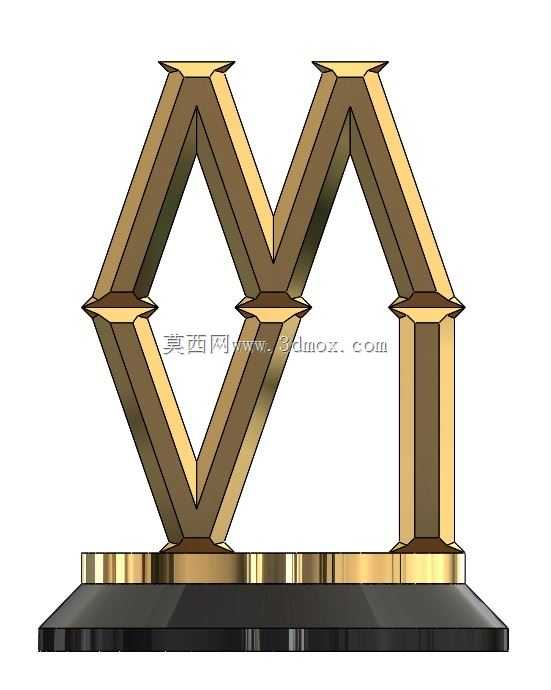

　　整体结构分为上部双菱形造型主体与下部承托底座两个部分，上部造型采用两个菱形框架错位衔接的结构形式，两个菱形分别以60度夹角对称排布，衔接处做共边融合处理，避免了双构件拼接带来的突兀感，同时让整体造型在正面视角下形成连续的折线视觉效果，光线照射下金属表面的折面会形成层次分明的反光，提升金属材质的质感表现。主体框架的杆件采用等截面切角设计，杆件的四个棱边均做15度倒角处理，既避免了尖锐棱边带来的安全隐患，也让杆件的光影过渡更柔和，不会出现生硬的明暗交界线。

　　底座部分采用分层结构设计，最上层为环形金属装饰圈，与上部主体的底部轮廓完全贴合，保证主体与底座衔接处无明显缝隙；中间层为黑色高光承托层，表面做抛光处理，与上部金色金属主体形成色彩与质感的对比，进一步突出上部造型的视觉重心；最底层为防滑接触层，底部嵌入四个硅胶防滑垫，放置在光滑桌面时不会出现滑动，同时避免金属底座刮花桌面漆面。在重心校核阶段，通过三维建模的质量属性分析，将整体重心控制在底座投影面的中心位置，重心高度不超过整体高度的三分之一，保证摆件在15度倾斜角度下不会发生倾覆，满足日常陈列的稳定性要求。

　　设计过程中针对加工工艺做了多轮调整，最初的方案杆件采用实心结构，会导致整体重量过大，不仅提升材料成本，也会增加底座的承重负担，后续优化为空心薄壁框架结构，在保证杆件结构强度的前提下，将整体重量控制在合理区间，同时薄壁结构的边角处做加厚处理，避免抛光、电镀工序中出现边角变形的问题。主体与底座的连接采用隐藏式螺接结构，在主体底部设置两个定位销与一个连接螺柱，对应底座上的定位孔与螺纹孔，安装时只需将主体对准定位孔插入，拧紧底部的固定螺丝即可完成组装，螺丝隐藏在底座防滑垫的下方，不会破坏摆件整体的外观完整性，后续如果需要更换部件或者做表面维护，也可以快速拆解，不会对构件造成损伤。

　　从安装边界来看，这款摆件的底座投影尺寸控制在180mm*120mm范围内，整体高度为220mm，既不会因为尺寸过大占用过多桌面空间，也不会因为尺寸过小显得不够大气，适配大多数常规尺寸的展架层板与办公桌面。表面处理方面，上部金属主体采用镀金工艺，镀层厚度控制在8微米以上，保证日常使用下不会出现镀层脱落、氧化变色的问题；底座中间的黑色层采用烤漆工艺，表面硬度达到2H以上，耐摩擦性能优异，日常擦拭不会留下划痕。在结构细节上，所有构件的衔接处都做了R0.5mm的圆角过渡，避免电镀工序中出现积液、镀层不均的问题，同时也让整体造型的线条更流畅，没有生硬的拼接棱角。针对运输环节的需求，结构设计时也考虑了包装防护的便利性，主体与底座拆解后可以分别嵌入EVA缓冲内衬的对应槽位，避免运输过程中构件之间发生碰撞刮花表面，组装过程不需要额外工具，普通使用者按照定位标识即可快速完成组装，不需要专业的安装指导。
