双路径大传动比组合齿轮传动装置

　　这套组合齿轮传动结构采用蜗杆、伞齿轮与正齿轮的复合排布方案，实现双路径动力分流与汇流传动，最终达成1460:1的超大传动比，这类结构常应用于对输入输出转速差要求极高、输出扭矩需求大的精密传动场景，比如小型精密回转工作台的进给驱动、低转速大扭矩的实验测试台动力端、精密仪器的微调进给机构中，能够在极小的安装空间内实现多级减速的传动需求，避免传统单路多级减速带来的结构冗长、传动链累积误差过大的问题。

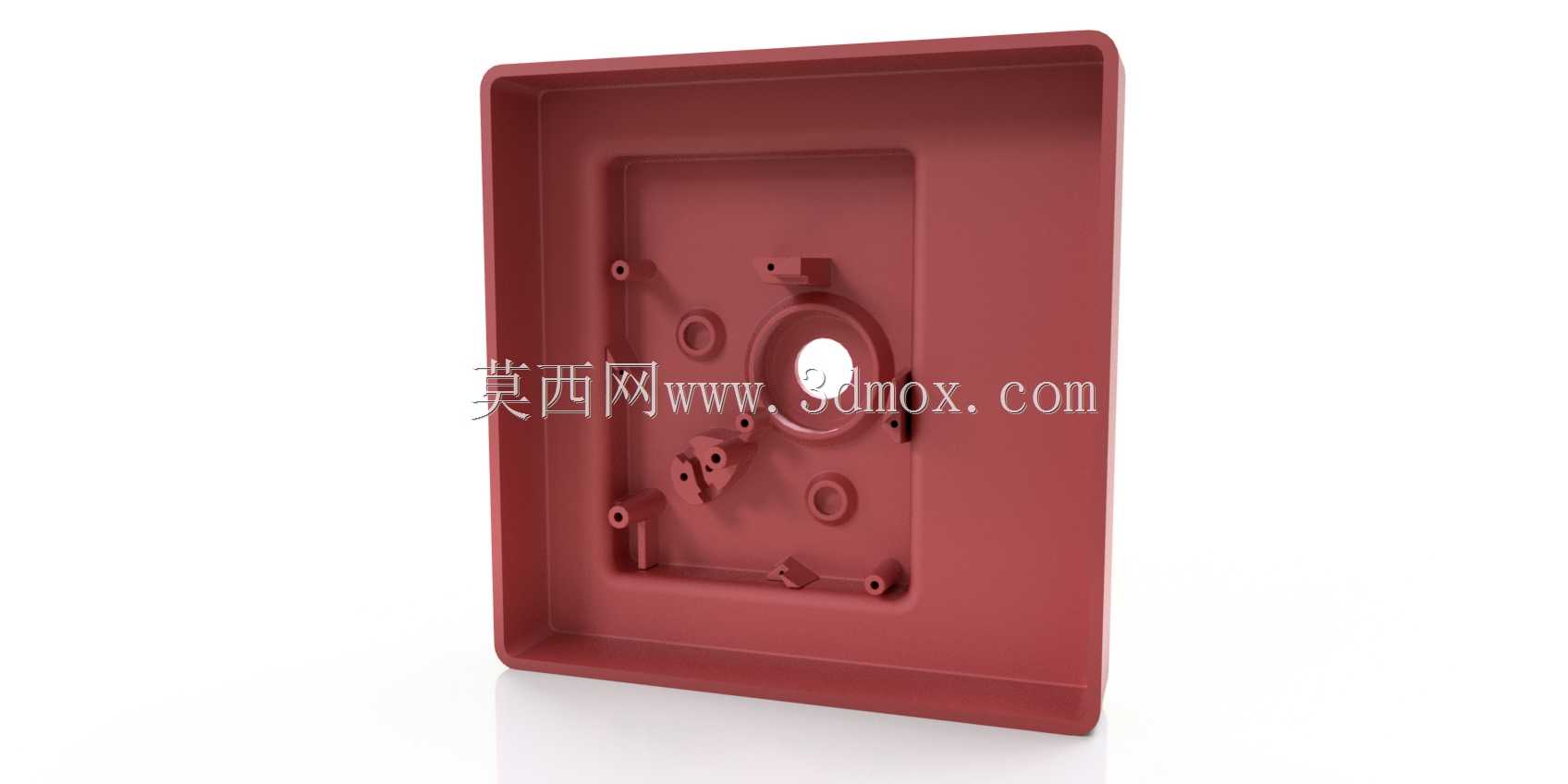

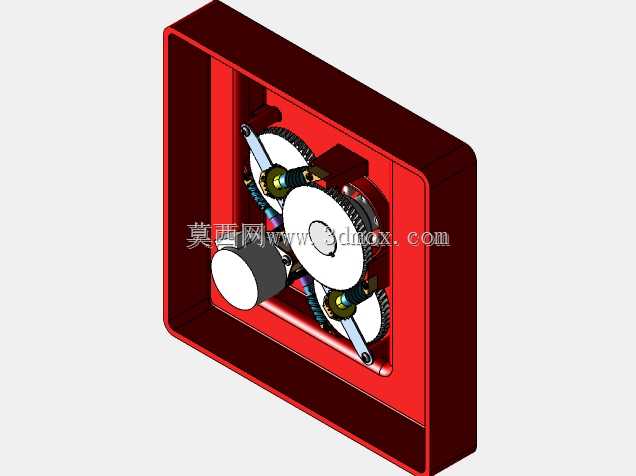

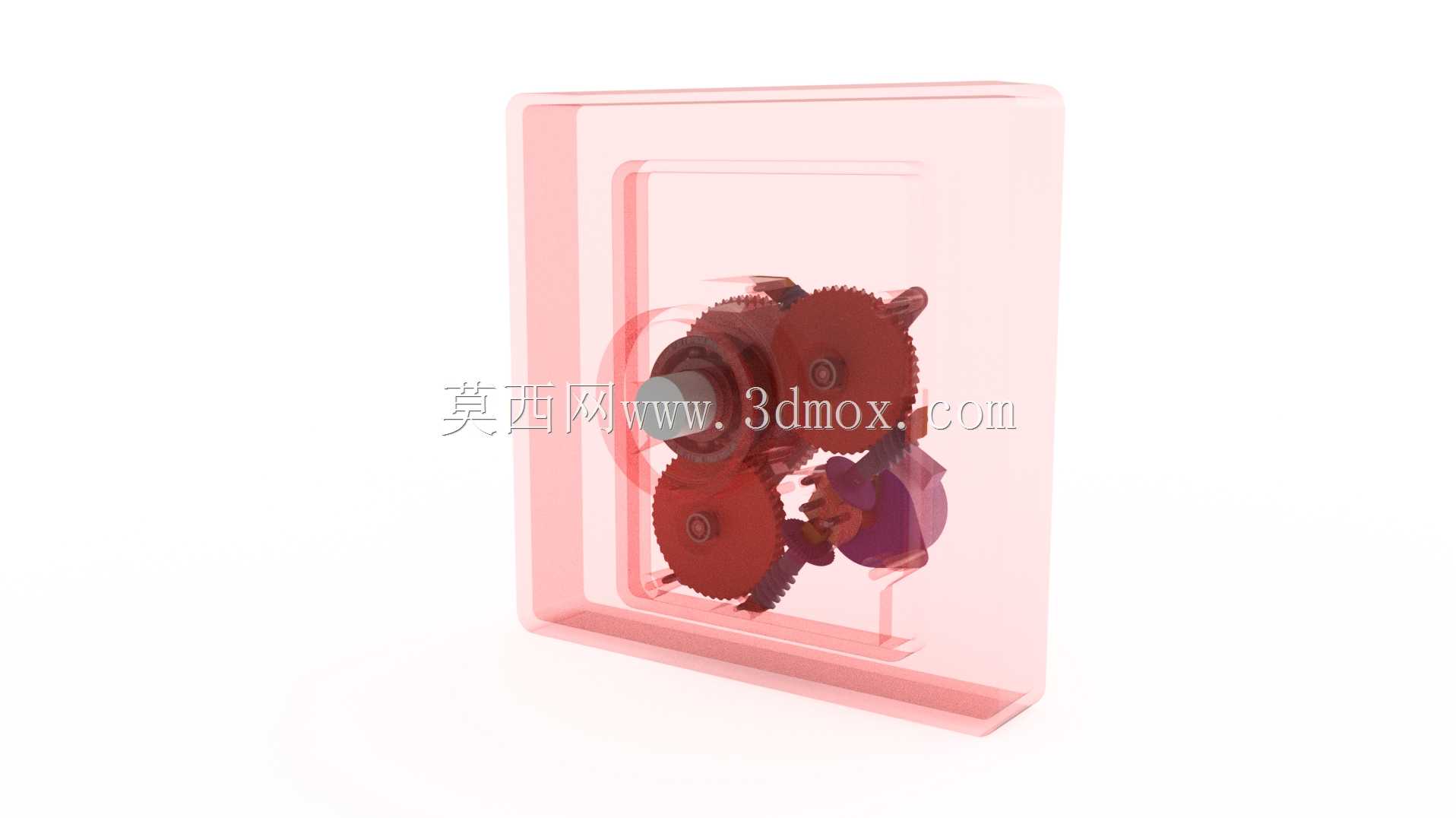

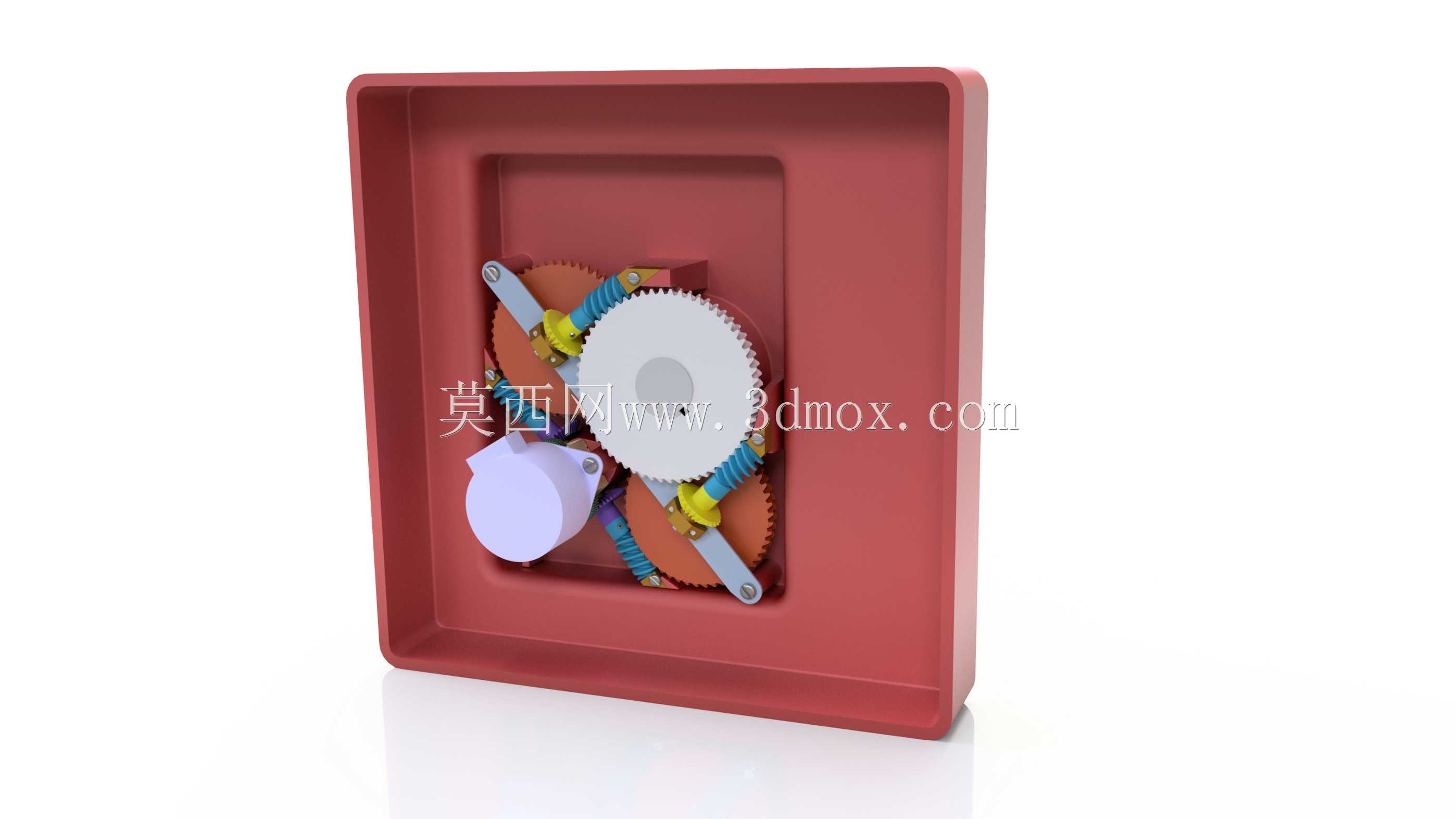

　　从结构排布来看，整套传动组件集成在方形盒式安装基座内，基座采用带加强筋的凹腔式设计，既为各级传动零件提供安装定位基准，也能形成封闭的防护腔体，减少外界粉尘、碎屑对齿轮啮合面的侵入，同时凹腔的侧壁预留了轴承安装位，输入轴与输出轴的支撑轴承直接嵌入基座侧壁的定位孔中，保证轴系的同轴度与支撑刚度。输入侧采用蜗杆作为第一级传动元件，蜗杆与配套的蜗轮啮合实现第一级大减速比，同时利用蜗杆传动的自锁特性，能够在动力输入端停止动力输入时，避免输出端受负载反驱出现回转，提升整套传动装置的位置保持能力，这一特性在需要精准停位的微调机构中尤为实用，无需额外加装制动组件即可实现位置锁止。

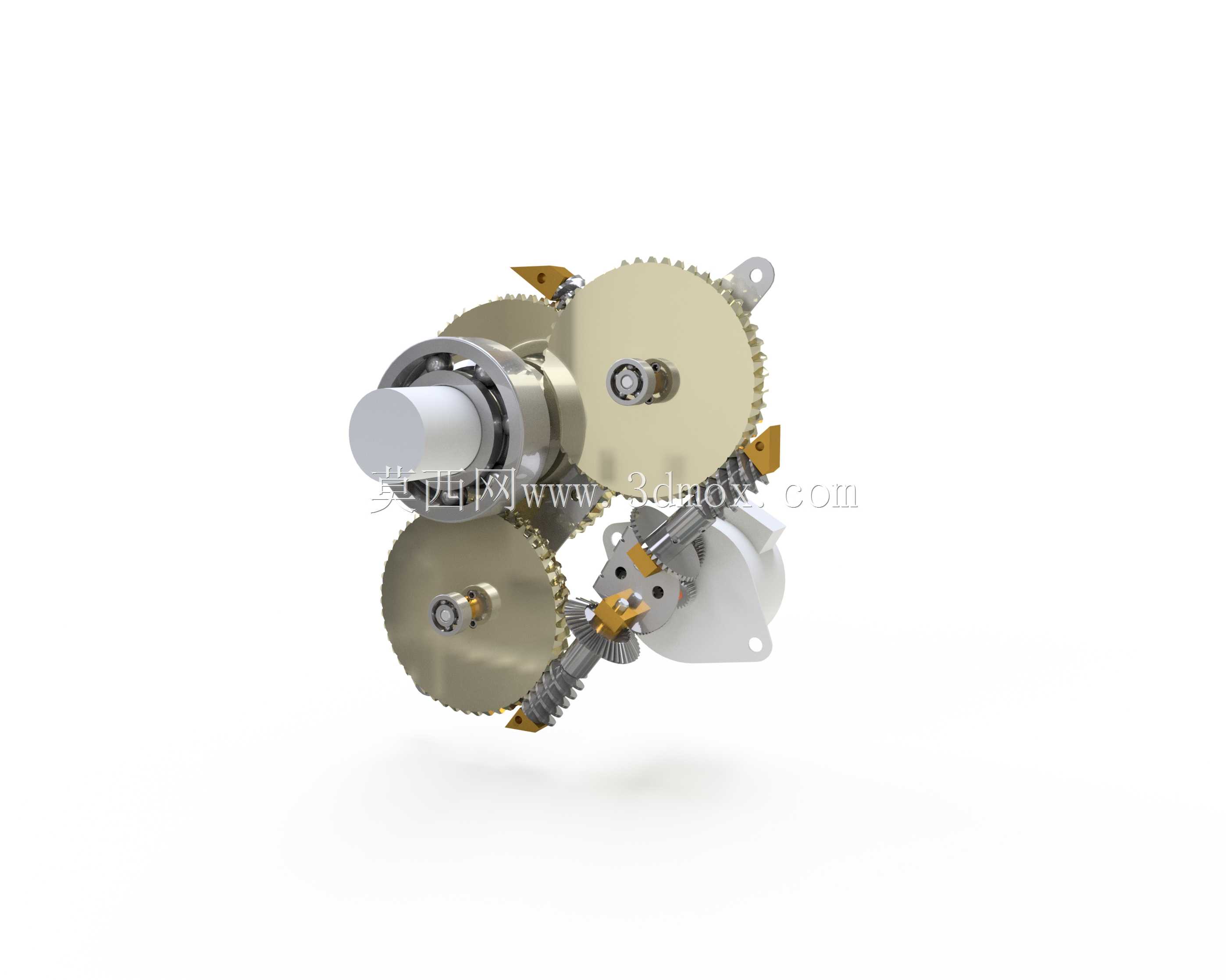

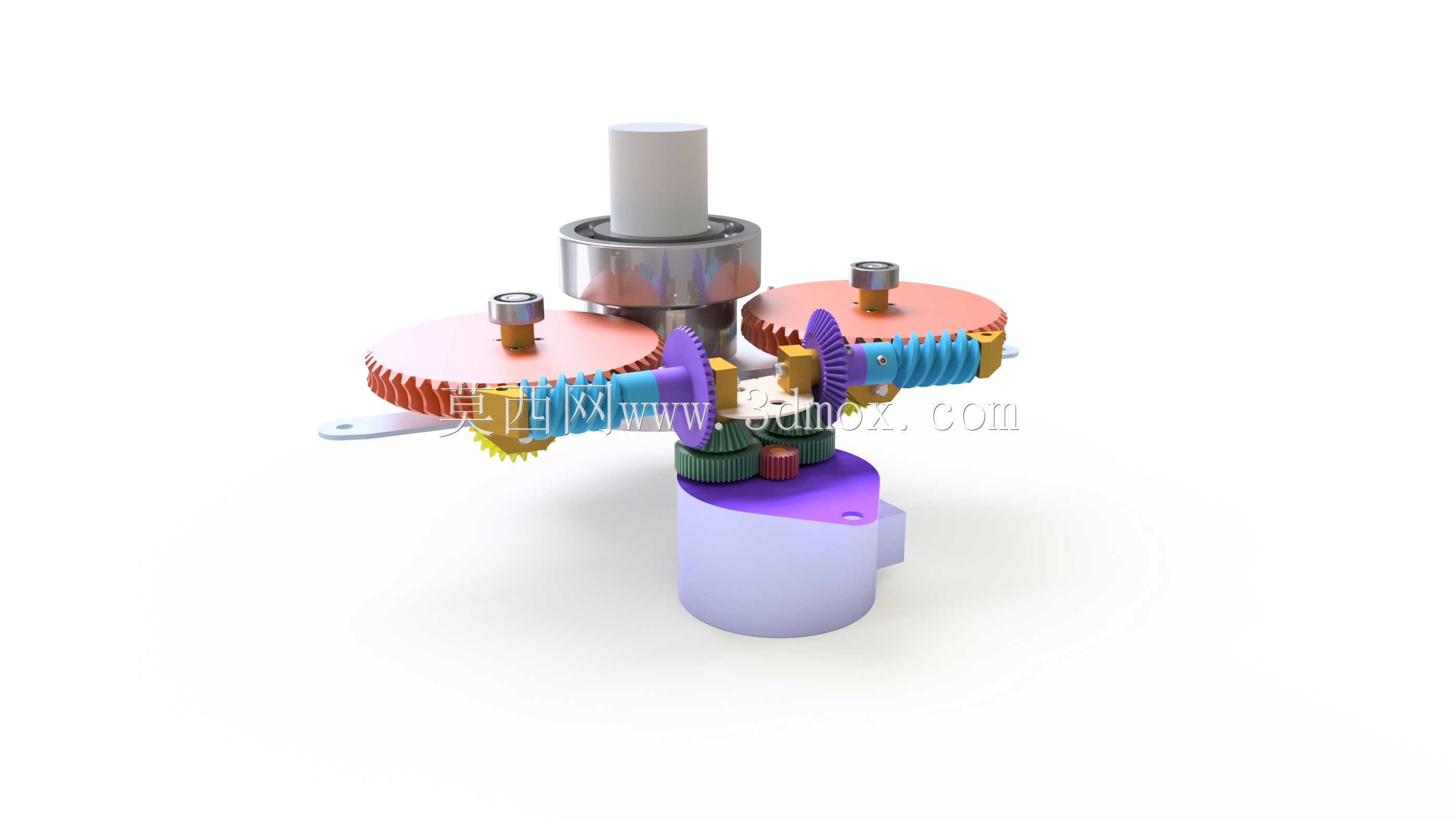

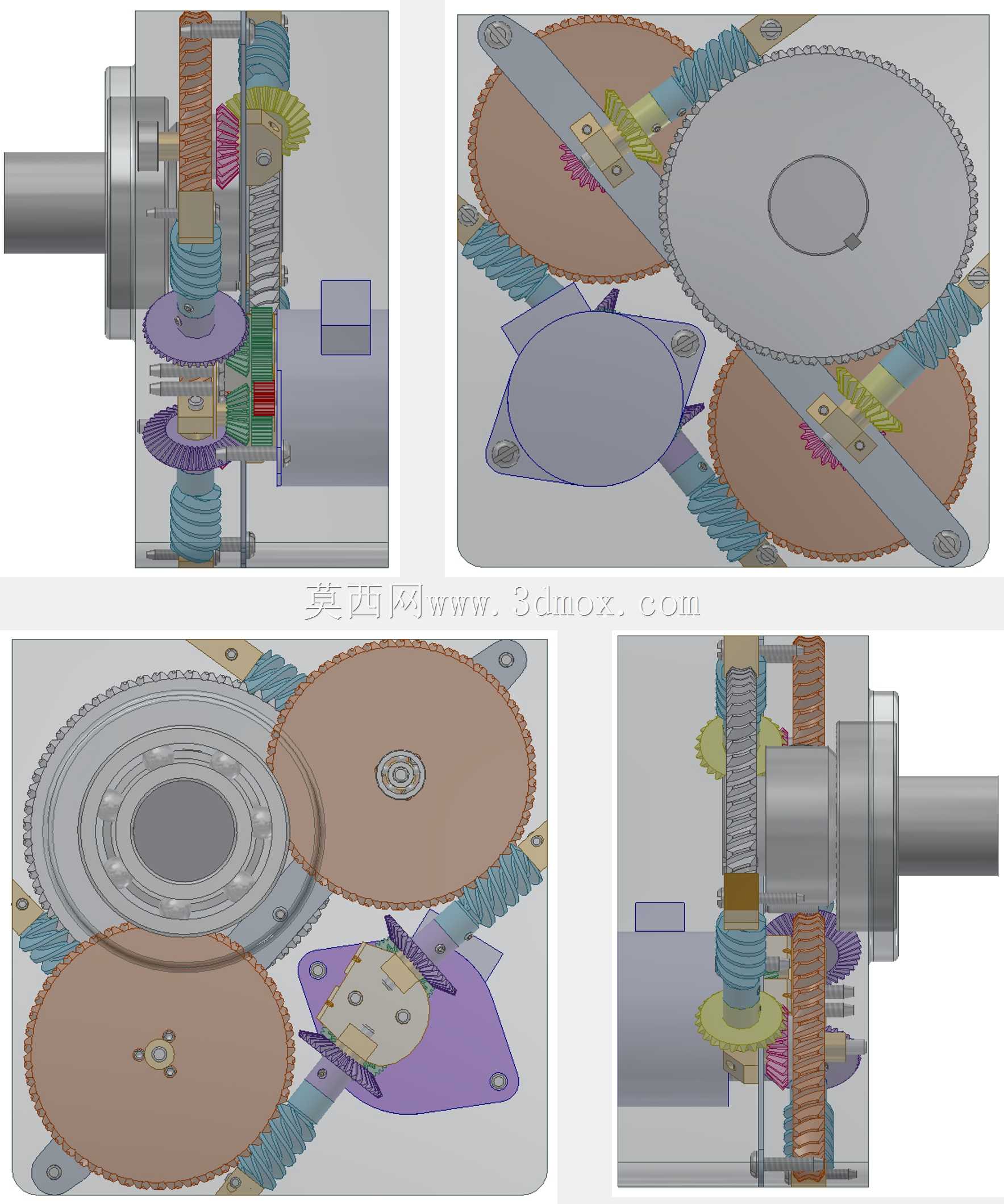

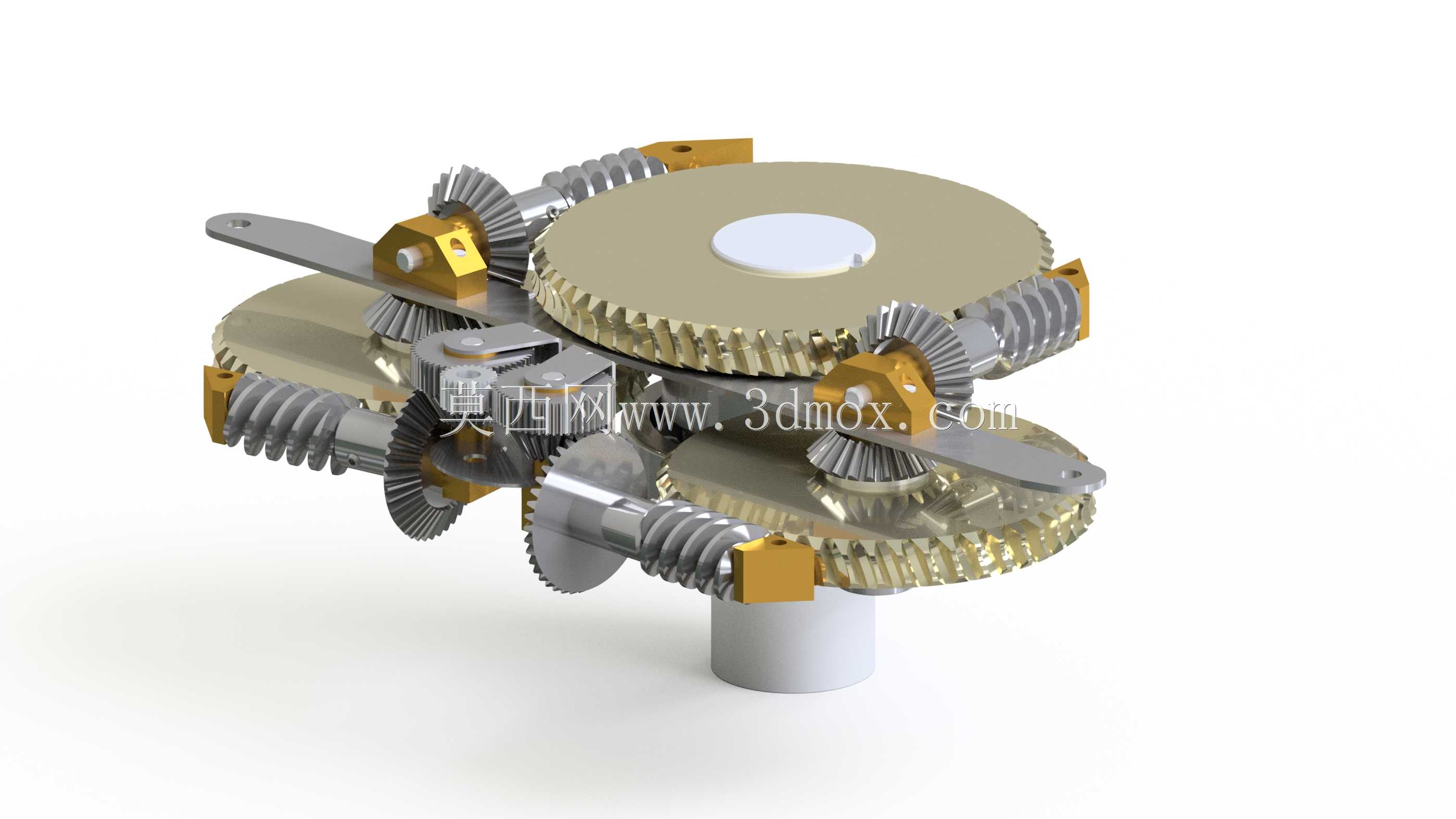

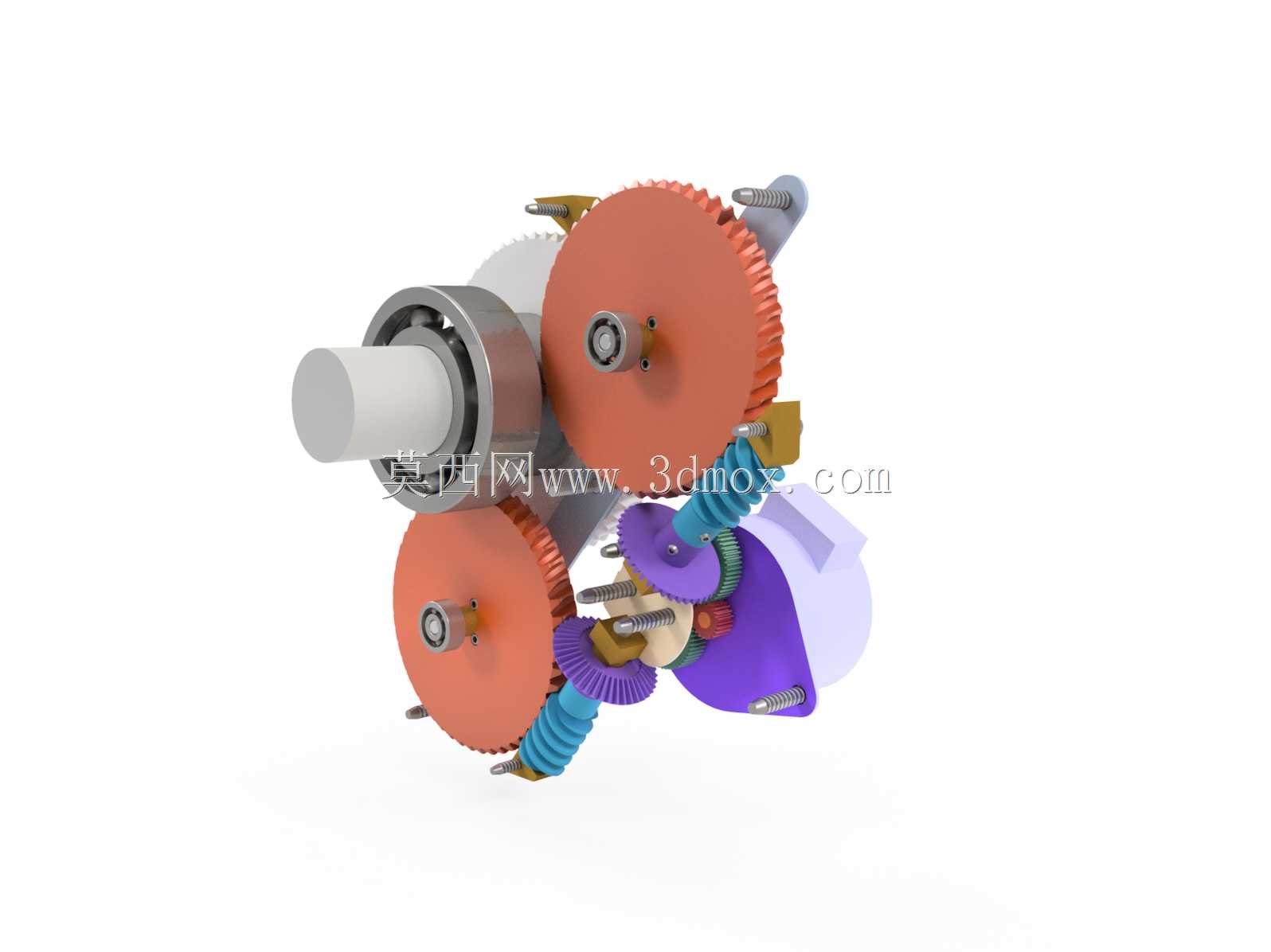

　　动力经过第一级蜗杆蜗轮减速后，通过伞齿轮组实现动力的路径分流，将单路输入的动力拆分至两条平行的正齿轮传动路径，两路正齿轮组采用对称排布的方式，分别承担一半的扭矩传递载荷，相比单路齿轮传动，双路分流的结构能够有效降低单对齿轮的齿面接触应力与齿根弯曲应力，在相同额定输出扭矩的要求下，可以缩小单组齿轮的模数与齿宽，进一步压缩整套装置的整体体积，同时对称排布的齿轮副能够抵消部分传动过程中的径向力，降低轴系与轴承的负载，提升整套结构的运行稳定性与使用寿命。两路正齿轮传动路径的末端通过汇流结构将动力共同传递至输出轴，输出轴采用跨式支撑结构，两端分别通过轴承定位在基座的前后侧壁上，输出端伸出基座外侧，可通过联轴器、连接法兰等标准连接件对接负载端，适配不同的安装对接需求。

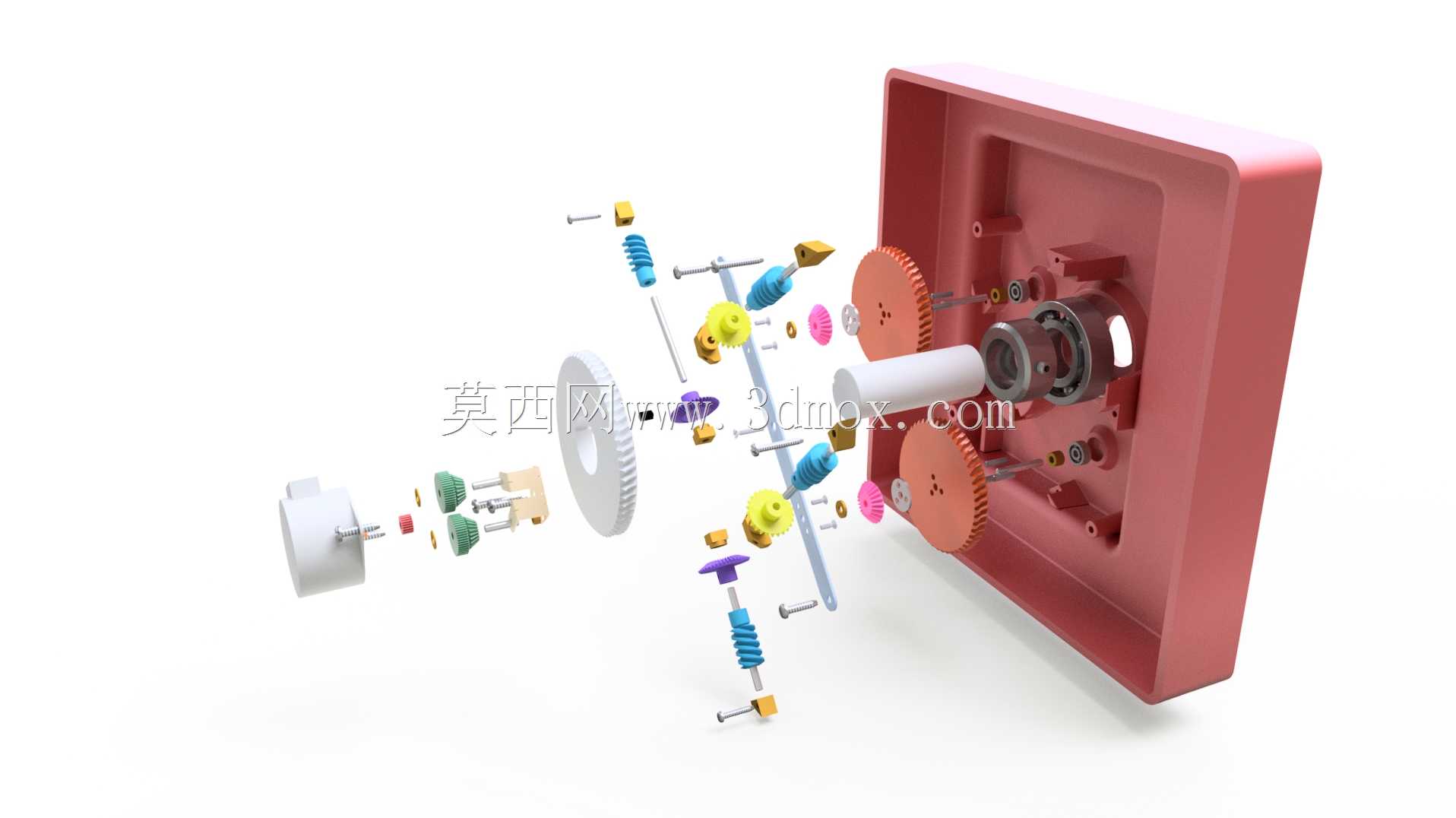

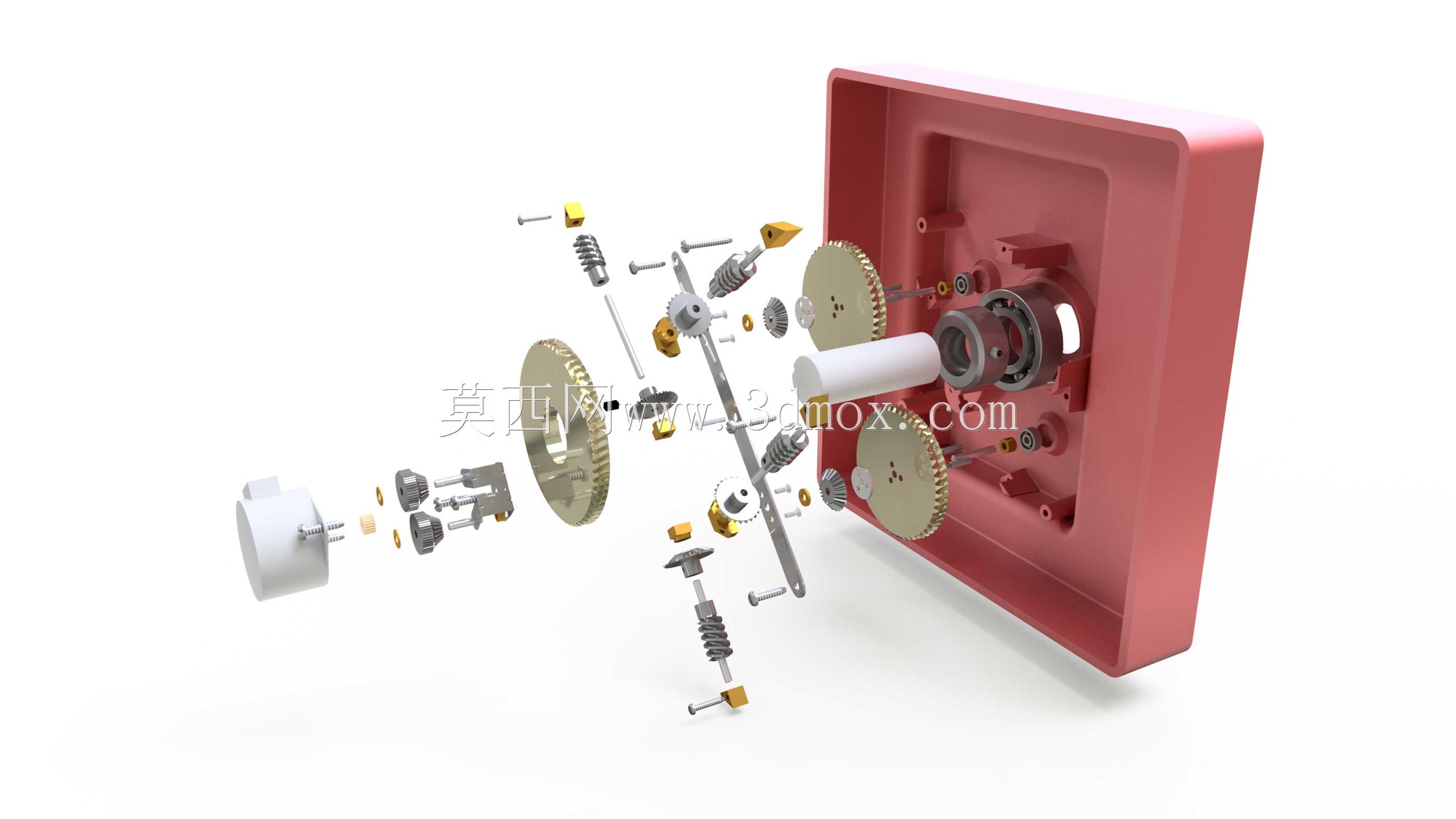

　　在零件设计细节上，各级齿轮均采用渐开线齿形，其中正齿轮采用直齿结构，加工难度低、装配对位方便，适合在中低转速的大扭矩传动段使用；伞齿轮采用等隙直齿伞齿结构，保证分流传动时两路动力传递的同步性，避免两路齿轮出现载荷分配不均的问题；蜗杆采用渐开线蜗杆齿形，与蜗轮的啮合接触面积大，传动平稳性好，噪音更低。所有传动轴均采用阶梯轴设计，轴肩位置作为齿轮、轴承的轴向定位基准，配合轴用挡圈实现零件的轴向固定，避免传动过程中出现零件窜动影响啮合精度。弹簧类零件作为轴向预紧元件布置在轴系的对应位置，用于补偿齿轮磨损带来的啮合间隙，保证长期运行后传动精度不会出现明显衰减，同时能够缓冲传动过程中的冲击载荷，提升整套装置的抗冲击能力。

　　安装边界方面，整套装置的外部轮廓为规则方形结构，基座背面为平整安装面，可直接通过螺栓固定在设备的安装墙板上，安装孔位采用对称排布，适配常见的安装间距标准；输入轴位于装置侧方，可对接伺服电机、步进电机等常见动力源，输入轴的轴径与键槽尺寸符合通用传动件的连接标准，无需额外定制转接件即可完成动力源对接；输出轴的伸出长度与轴径尺寸预留了足够的连接件安装空间，可根据实际使用需求加装齿轮、带轮、联轴器等不同的输出连接件。在实际选型应用中，需要注意输入转速不能超过蜗杆传动的许用线速度，避免齿面出现过快磨损，同时由于大传动比带来的输出扭矩放大效应，输出端的负载需要匹配额定扭矩范围，避免过载导致轮齿断裂或者轴系变形。整套结构的传动链经过优化排布，所有啮合点都预留了合理的润滑空间，可采用脂润滑的方式实现长期免维护运行，适合在不便频繁维护的密闭设备内部使用。
