星型布局径向活塞航空动力装置结构

　　这类径向布局的活塞动力结构，最早广泛应用于轻型通航飞机、早期军用战斗机的动力系统，凭借气缸周向均匀排布的特性，相比直列、V型动力结构拥有更优的风冷散热效率，不需要额外布置复杂的液冷管路，在低空低速飞行场景下的维护难度更低，同时单排多缸的设计可以在较小的轴向尺寸下输出足够的轴功率，适配螺旋桨直驱的动力传输需求，省去了复杂的减速齿轮组结构，降低了动力系统整体的重量占比。除了航空领域的应用，这类结构也常被缩比制作成教学演示教具、机械原理展示装置，用于讲解活塞内燃机的配气、曲柄连杆传动、动力输出逻辑，帮助机械类专业学习者直观理解多缸内燃机的工作循环过程。

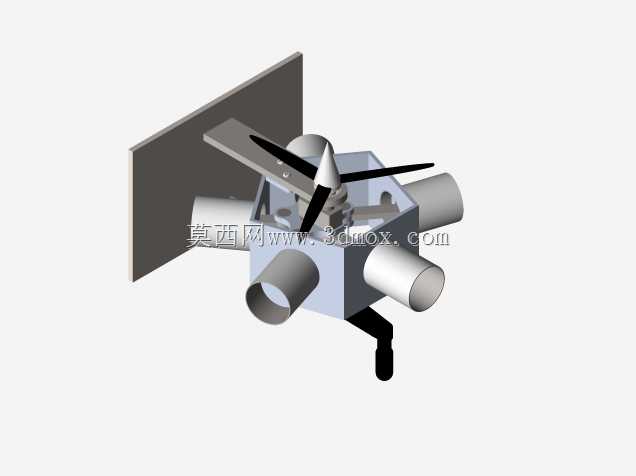

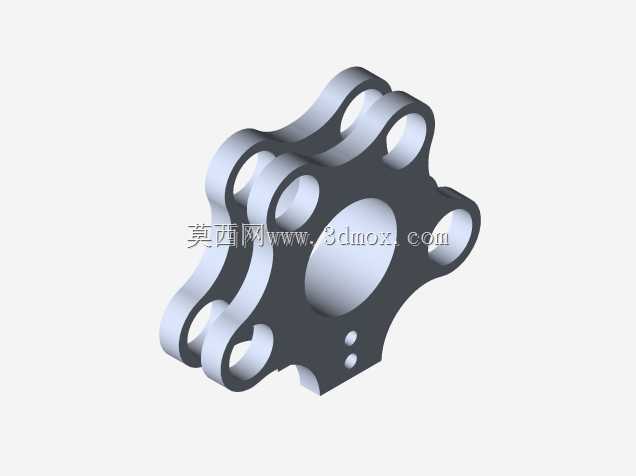

　　从结构设计逻辑来看，整套动力采用五缸周向均布的排布方式，五个气缸围绕中心曲轴呈放射状布置，相邻气缸的夹角保持72度，保证曲轴转动时各缸的做功行程均匀错开，让动力输出的扭矩波动更小，运行平稳性更优。中心曲轴采用单曲柄销结构，所有活塞的连杆都铰接在同一个曲柄销上，相比多曲柄销的曲轴结构，加工难度更低，装配时的同轴度更容易保证，同时减少了曲轴的支撑点位，缩短了曲轴的总长度，让整套动力的轴向尺寸进一步压缩。前端直接连接定距螺旋桨，螺旋桨的安装法兰与曲轴输出端采用锥面配合加键传动的结构，保证大扭矩输出下不会出现打滑，同时方便螺旋桨的拆装维护。

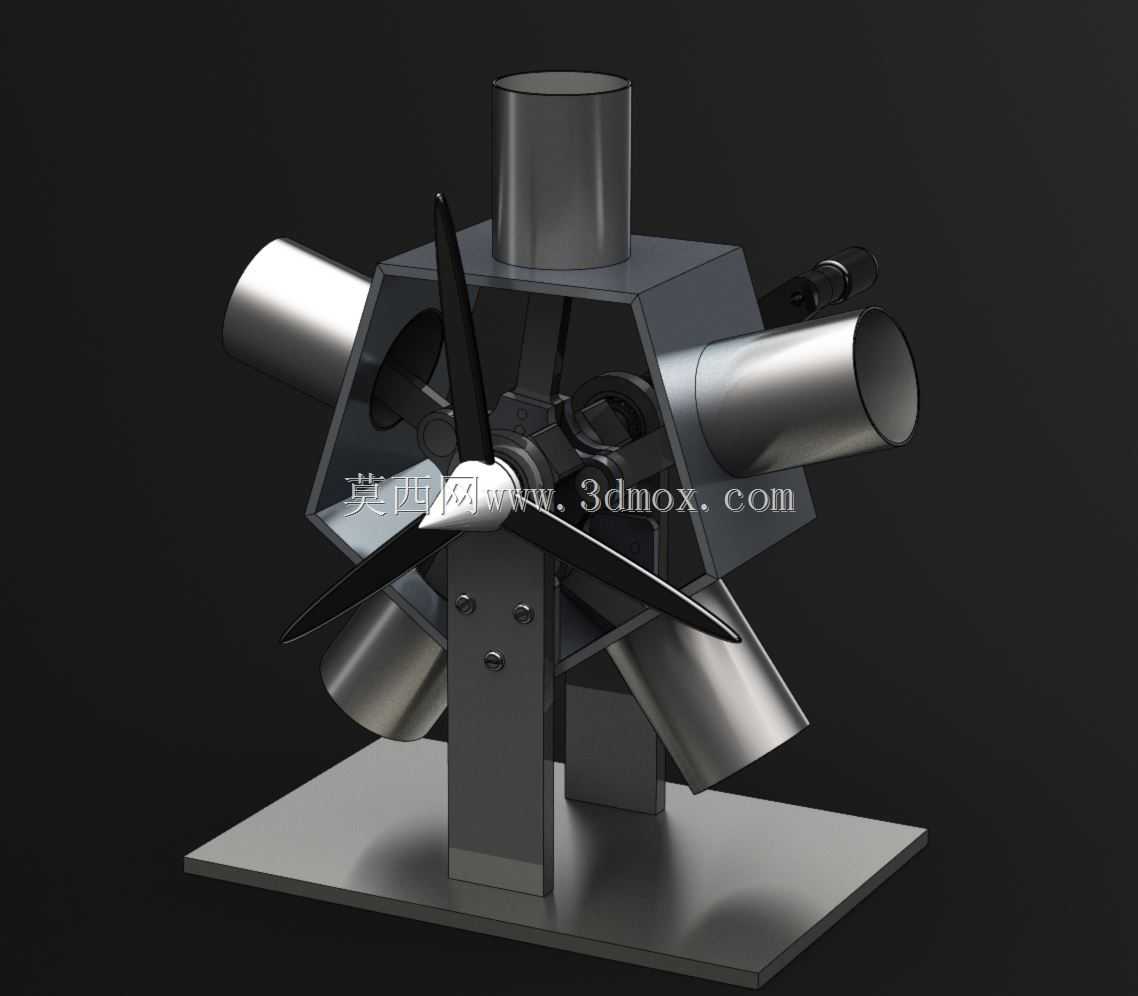

　　整套结构的安装底座采用平板式支撑结构，底部安装面预留了标准化的安装孔位，孔位间距按照通用动力安装的尺寸规范设计，可以直接固定在台架、机身防火墙或者教学展示台面上，不需要额外制作转接支架。支撑立柱采用箱型截面结构，在保证支撑强度的同时降低自身重量，立柱与底座、曲轴箱的连接面都采用铣削加工的贴合面，装配时通过定位销保证同轴度，避免曲轴安装出现偏载导致的运转卡滞。气缸体采用独立分体式设计，每个气缸都可以单独拆装更换，气缸散热片的间距、高度都经过散热效率校核，在持续运转工况下可以保证气缸壁温度维持在合理区间，避免出现过热拉缸的问题。

　　设计过程中需要重点关注曲柄连杆机构的运动干涉问题，由于所有连杆都布置在同一个曲柄腔体内，连杆的摆动角度、活塞的行程长度需要反复校核，保证曲轴转动到任意角度时，相邻连杆之间、连杆与曲轴箱内壁之间都保留足够的安全间隙，不会出现运动碰撞。同时要考虑活塞往复运动的动平衡，五个活塞的重量差控制在极小的公差范围内，配合曲轴前端的平衡块，抵消往复运动产生的惯性力，降低运转时的振动水平。配气机构采用顶置气门设计，气门的开闭凸轮集成在曲轴前端，通过推杆驱动气门动作，保证配气相位与活塞运动位置精准匹配，让进气、压缩、做功、排气四个行程的时序准确，提升动力的输出效率。

　　从安装边界来看，整套结构的径向最大尺寸由气缸外端的轮廓决定，安装时需要在径向预留足够的散热空间，避免周边构件遮挡气缸散热片影响风冷效果；轴向尺寸从螺旋桨前端面到底座安装面的距离紧凑，适配轻型飞行器的机头空间布局，也可以直接放置在桌面作为展示装置，不需要过大的摆放空间。燃油供给管路可以从曲轴箱后侧统一接入，顺着气缸排布方向布置到每个气缸的进气口，管路走向简洁，减少管路弯折带来的供油阻力。排气口布置在气缸外侧，直接将废气排出，不需要复杂的排气汇流管路，进一步简化了结构，降低维护难度。
