户外简易木质支撑遮阳棚架结构设计

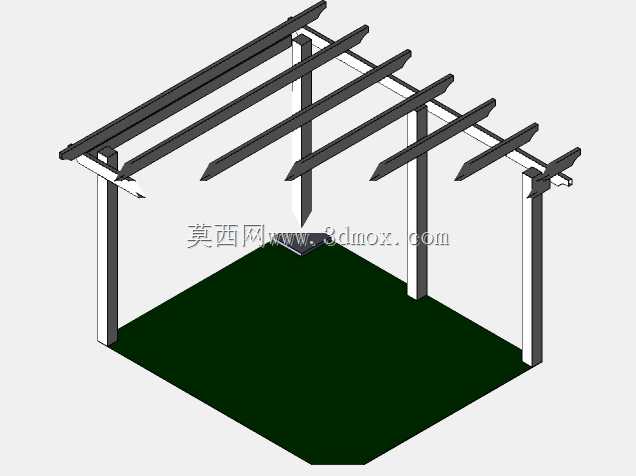

　　这类棚架结构常应用于庭院休闲区、户外作业临时遮蔽点、园区景观休憩节点、小型物料临时堆放区上方，核心作用是通过顶部的格栅式梁架分散承载，为下方区域提供遮阳、挡小雨的遮蔽空间，也可作为藤蔓类植物的攀爬支撑骨架，适配户外场景下的轻量化遮蔽需求，不需要做全封闭的屋面处理，兼顾通风与遮蔽的平衡。从结构设计逻辑来看，整体采用四立柱垂直承载的框架形式，四根立柱垂直固定于下方硬化地面或者预埋基础上，立柱之间通过横向的连接梁做拉结固定，避免立柱受侧向力出现倾斜失稳，顶部的多根平行檀条沿短跨方向排布，檀条之间预留均匀间隙，既可以减少整体结构的风阻，避免强风天气下结构受风压过大出现倾覆，也能让部分光线透过间隙投射到下方区域，不会形成完全密闭的昏暗空间。

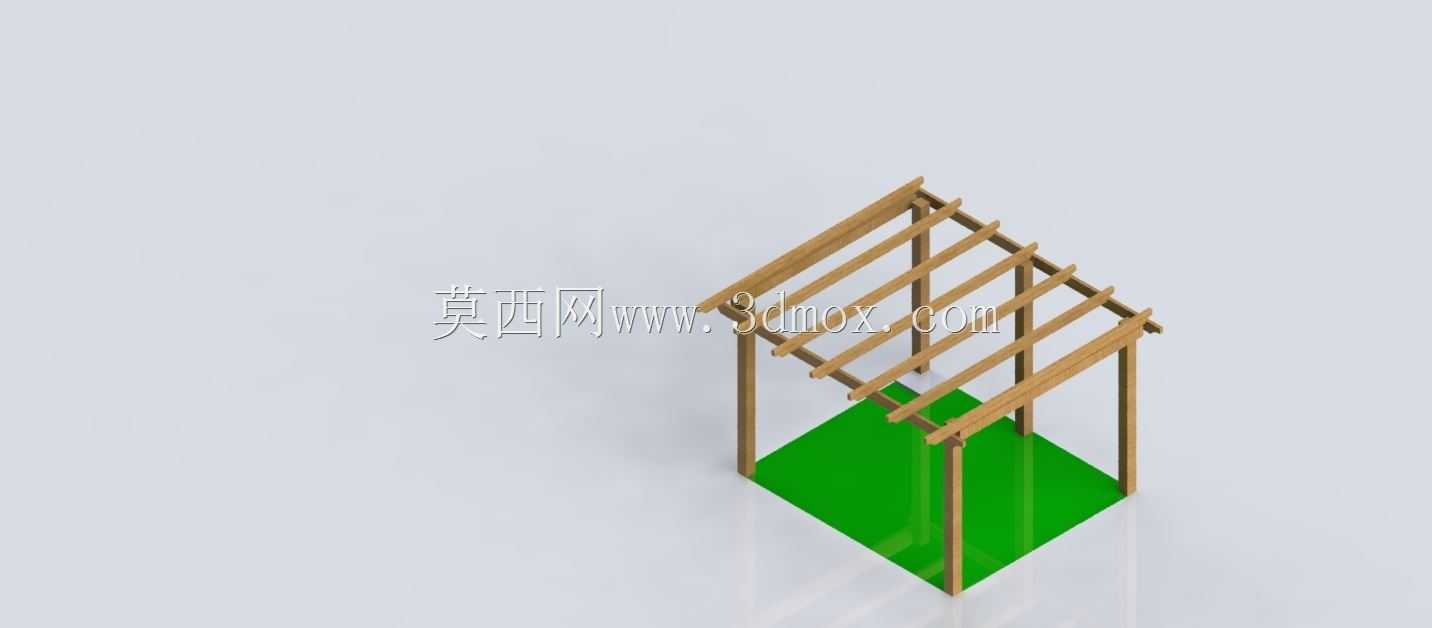

　　设计过程中首先要确定下方的有效遮蔽范围，也就是绿色标识区域的边界尺寸，这个区域的长宽尺寸直接决定了四根立柱的排布间距，立柱的排布需要向外预留出不小于150mm的安装操作空间，方便后期做立柱底部的固定件安装、防腐处理等作业，避免立柱紧贴遮蔽区域边缘导致后期维护没有操作空间。立柱的截面尺寸需要根据整体棚架的高度、顶部檀条的总重量以及当地的常年最大风压值做核算，常规户外使用的同类型棚架，立柱截面边长不小于100mm，整体高度控制在2.2米到2.8米之间，既保证下方人员通行不会出现碰头问题，也不会因为高度过高导致结构重心上移，降低整体稳定性。顶部檀条的排布间距控制在200mm到300mm之间，这个间距下如果后期需要铺设遮阳网、

　　防雨布或者引导藤蔓攀爬，都能有足够的支撑点，不会因为间隙过大导致铺设材料下垂或者藤蔓无法有效附着。连接节点的设计上，立柱与横向拉结梁、顶部檀条的连接位置，采用半榫搭接加紧固件固定的形式，既保证木质构件之间的贴合度，也能通过金属紧固件提升节点的抗剪能力，避免长期使用后节点松动出现结构变形。安装边界方面，需要提前确认安装区域的地面承载力，如果是硬化水泥地面，可采用膨胀螺栓直接固定立柱底部的连接法兰；如果是土质地面，则需要做不小于400mm深度的混凝土预埋基础，保证立柱的垂直固定精度，四个立柱的顶部安装面需要控制在同一水平面上，高度差不超过5mm，避免顶部檀条安装后出现倾斜，导致局部受力集中。结构整体没有多余的装饰构件，

　　所有杆件都同时承担承载与构造作用，材料利用率较高，木质构件在加工前需要做整体防腐、防虫处理，提升户外使用的耐候性，后期维护只需要定期检查连接节点的紧固件松紧度、木质构件的表面防腐层完好度即可，维护成本较低。这类开敞式棚架不同于全封闭的阳光房或者固定房屋，它的结构自重更轻，对地面承载的要求更低，安装施工的周期更短，同时可以根据实际使用需求灵活调整遮蔽范围的大小，不需要复杂的地基处理，适配很多临时或者半永久的户外遮蔽场景，比如小区非机动车停放点的遮阳棚、庭院休闲茶座的上方遮蔽、农田作业点的临时休息棚、园区景观节点的休憩廊架基础结构都可以采用这类框架形式。在建模过程中，需要重点校验各个杆件之间的干涉问题，尤其是檀条与立柱顶部的搭接位置，要保证每根檀条都能与下方的支撑梁完全贴合，避免出现虚接的情况，同时要预留出紧固件的安装空间，避免实际装配时出现紧固件无法安装的问题；还要核算整体结构的重心位置，保证重心落在四个立柱围成的矩形区域中心位置，避免出现偏心承载导致单侧立柱受力过大，长期使用后出现沉降倾斜的问题。
