法兰安装式紧凑型齿轮传动箱体结构

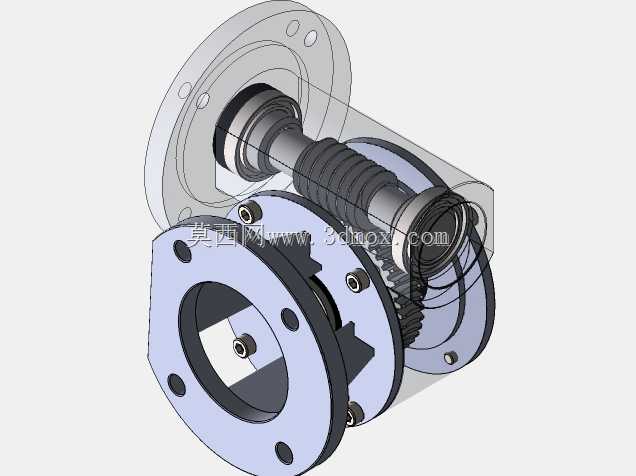

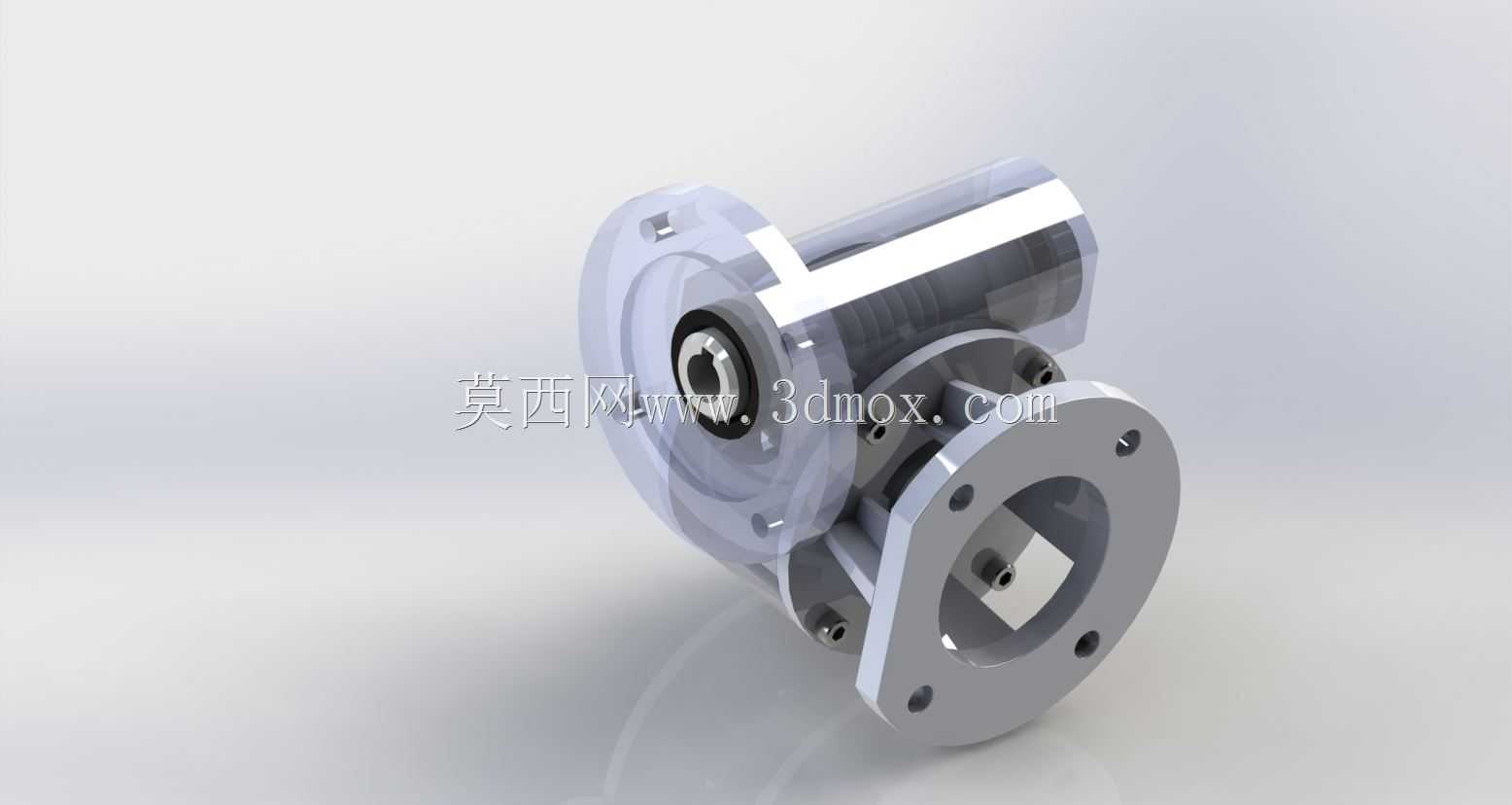

　　这款齿轮传动箱体采用双法兰侧装结构，在小型自动化设备的动力传输环节适配性极强，常见于轻工输送线、小型检测设备的动力端，用来匹配伺服电机与执行端的转速差，同时承担扭矩传递过程中的径向载荷承载作用。从结构设计逻辑来看，箱体采用半透明可视化端盖与金属安装基体结合的形式，一方面金属基体承担所有安装定位与载荷承载功能，两个带螺栓孔的法兰安装面分别对接动力输入端与执行输出端，安装孔位采用等距圆周分布设计，适配常规的螺栓锁紧扭矩要求，安装面的平面度公差控制在0.02mm以内，避免装配后出现齿轮啮合偏载的问题。输入端法兰的内孔预留了轴承安装位，可适配标准深沟球轴承与输入轴的配合，轴承位的同轴度公差按照IT7级精度设计，

　　保证输入轴高速运转时的径向跳动量控制在允许范围内，不会出现齿轮啮合异响的情况。输出端的法兰结构做了加厚处理，因为输出端承担的输出扭矩更大，加厚的法兰基体可以抵消齿轮啮合过程中产生的轴向分力，避免长期运转后安装螺栓出现疲劳松动。箱体内部的齿轮传动副采用平行轴布置形式，齿轮的啮合间隙按照0.1-0.2mm的侧隙设计，既可以补偿温度升高带来的热膨胀量，也能保证正反转切换时的传动精度，不会出现明显的回差。半透明端盖的设计并非仅为展示效果，实际应用中可以直接观察内部齿轮的润滑状态与磨损情况，无需拆解箱体就能判断内部传动件的运行状态，大幅降低日常巡检的工作量，端盖与金属基体之间采用密封圈密封，防止润滑脂泄漏同时阻挡外界粉尘进入箱体内部，

　　适配多粉尘的车间作业环境。从安装边界尺寸来看，箱体整体径向尺寸控制在120mm以内，轴向总长度不超过150mm，属于紧凑型传动部件，在设备内部安装空间受限的场景下优势明显，不需要预留过大的安装空位，两个法兰面的安装孔中心距按照通用安装标准设计，可以直接替换同规格的常规传动箱体，不需要对设备安装面做二次加工。箱体内部的润滑采用脂润滑形式，不需要额外设计油路结构，日常维护仅需定期补充润滑脂即可，维护成本极低，适合长期连续运转的工况。在结构强度校核阶段，安装法兰的螺栓孔位置做了局部加厚处理，避免螺栓锁紧时出现应力集中导致的基体开裂，箱体内部的齿轮轴支撑位采用一体式铸造结构，相比拼接式箱体的支撑刚度提升40%以上，

　　在承受冲击载荷时不会出现支撑位变形导致的齿轮脱啮问题。输入端的轴伸位置预留了密封件安装槽，可适配标准骨架油封，防止润滑脂从轴伸位置泄漏，同时避免外界的切削液、水汽进入箱体内部腐蚀齿轮件。这款齿轮箱的传动比覆盖常规小减速比范围，适合输入端高转速、输出端中等转速的动力传输场景，在小型包装设备、电子元器件检测输送线、实验室小型传动试验台等场景中都能适配，安装时仅需要保证两个法兰面与对接部件的贴合度，按照规定扭矩锁紧安装螺栓即可完成装配，不需要复杂的调整工序，对装配人员的技术要求较低，适合批量设备的装配作业。
