龙门式数控铣切与等离子切割一体机结构

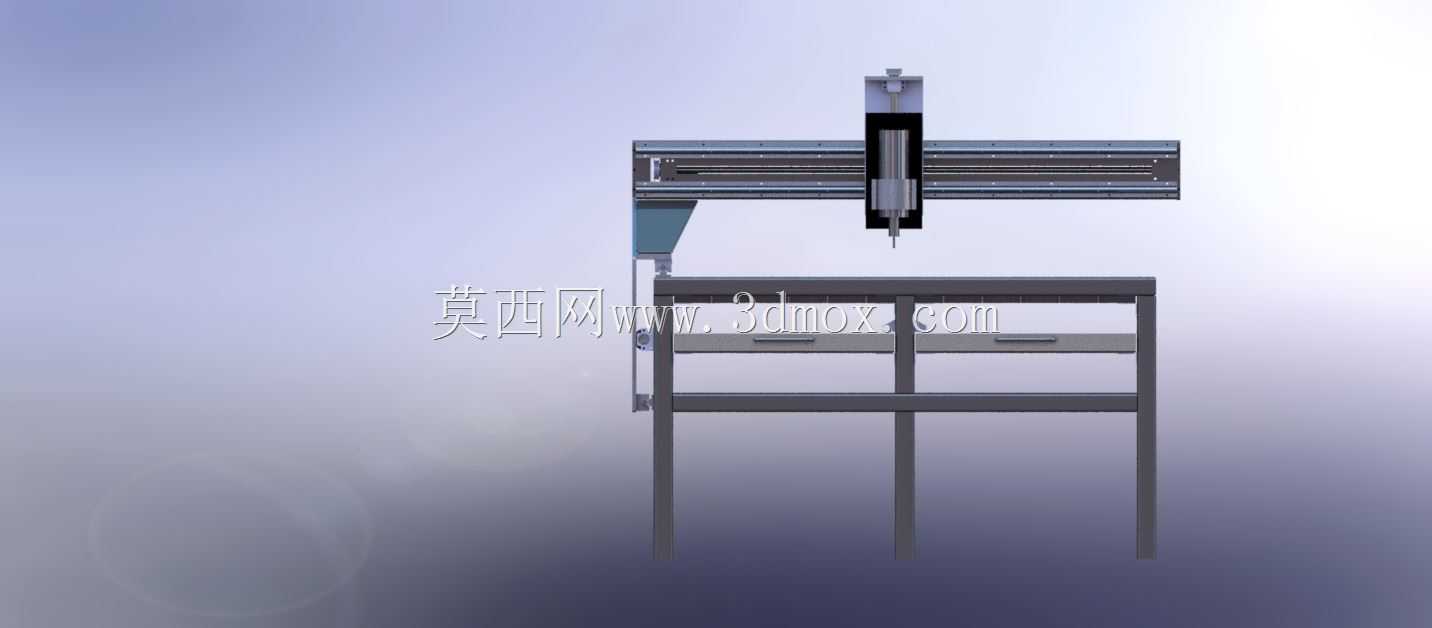

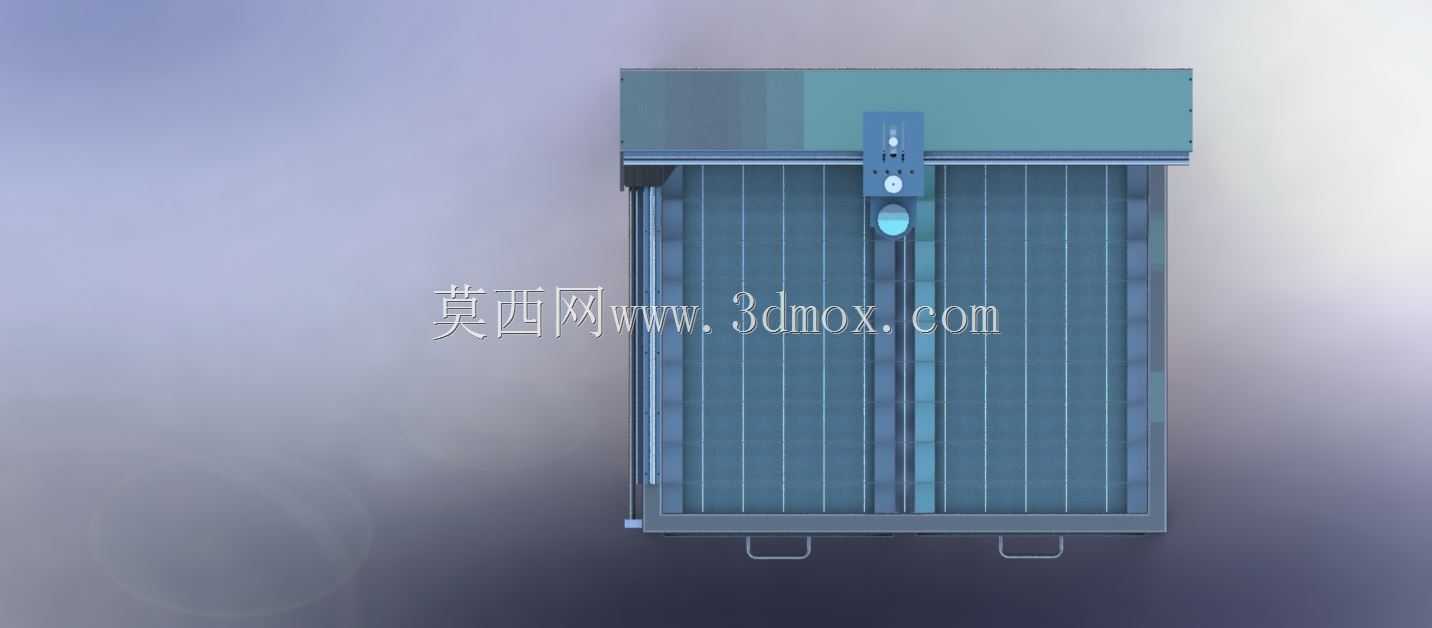

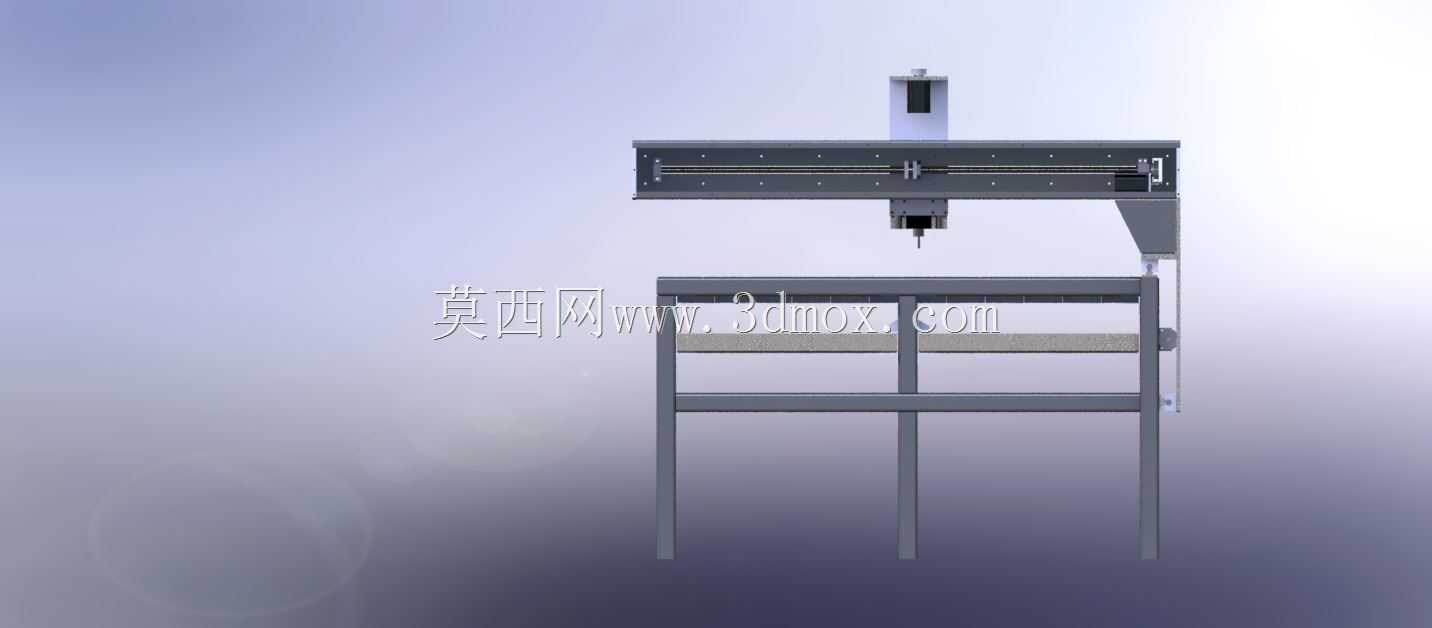

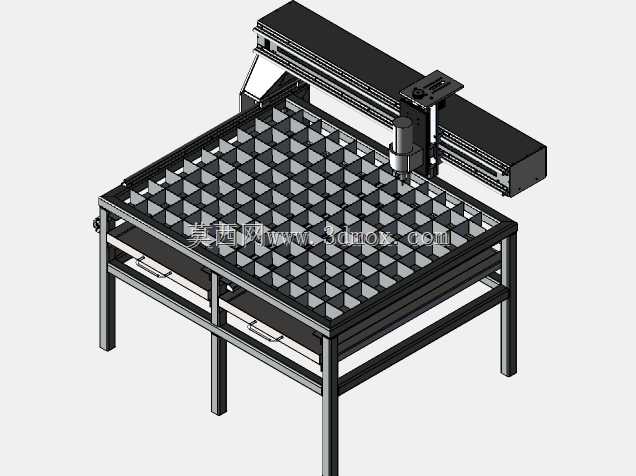

这款设备采用龙门跨式布局，横向梁体搭载可沿X轴全程移动的加工头模组，加工头集成铣削主轴与等离子割炬安装位，可根据加工工序需求切换作业终端，无需二次装夹工件即可完成板材的铣削成型与等离子热切割工序，适配中小型金属板材加工车间的多工序柔性加工需求，常见于五金件下料、非标结构件粗加工、广告金属字制作、小型钣金件加工等场景，能有效减少工件转序的装夹校正时间，提升小批量多品种加工的周转效率。从结构设计逻辑来看，两侧立式支撑腿直接落地安装，底部预留了地脚螺栓调节孔位，可根据车间地面平整度调整整机水平度，跨距内的工作台面采用框架式支撑结构，台面预留T型槽安装位，可适配不同规格的工装夹具，满足不同尺寸板材的装夹固定需求。横向梁体采用矩形钢焊接后时效处理的结构形式，内部增设加强筋板抑制加工过程中的振动，导轨安装面经过铣磨加工保证直线度，X轴传动采用齿轮齿条搭配伺服驱动的形式，兼顾高速移动的响应速度与重切削时的传动刚性，加工头滑座沿梁体导轨移动时，两侧设置刮屑板阻挡切割飞溅的熔渣与铣削产生的铁屑进入导轨副，延长传动部件的维护周期。Z轴滑台采用线性导轨导向，搭配滚珠丝杠传动，可实现加工头的升降进给，行程范围覆盖常规板材加工的厚度区间，等离子割炬安装位配备防撞机构，当割炬碰撞到工件翘起边缘时可触发急停信号，避免设备硬碰撞造成的部件损坏。设备的安装边界需要预留两侧维护空间，横向梁体的两端极限位置设置硬限位块与软限位开关双重防护，防止滑座超程脱轨，电气走线采用拖链内置的形式，沿梁体侧面布置避免线缆被切割飞溅物烫伤。在实际加工场景中，铣削主轴可完成板材的钻孔、铣槽、端面修平工序，等离子割炬可完成厚板的异形轮廓下料，两种加工模式共用同一套坐标系统，切换工序时无需重新对刀找正，对于需要先下料再修边的工件，可一次装夹完成全部加工内容，减少了工件搬运与重复定位的误差。整机框架结构在设计时做了动平衡校核，X轴高速移动时的重心偏移量控制在允许范围内，避免高速运行时出现整机晃动的问题，支撑腿底部的可调脚垫可调节范围覆盖15mm，适配多数车间的地面平整度要求，无需额外制作专用安装基础，降低了设备部署的前期成本。
