带同轴定位结构的多段式钻孔凿具

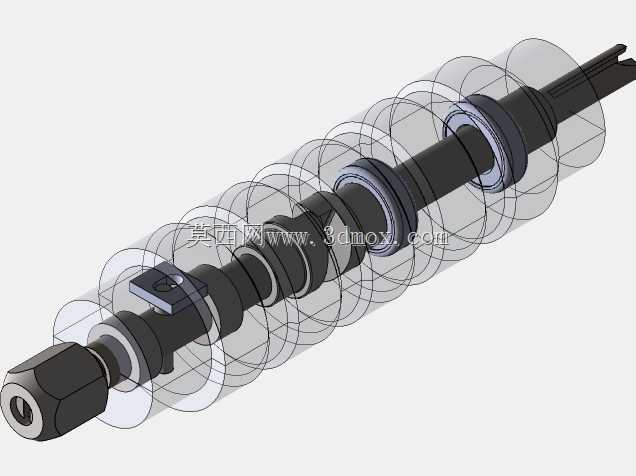

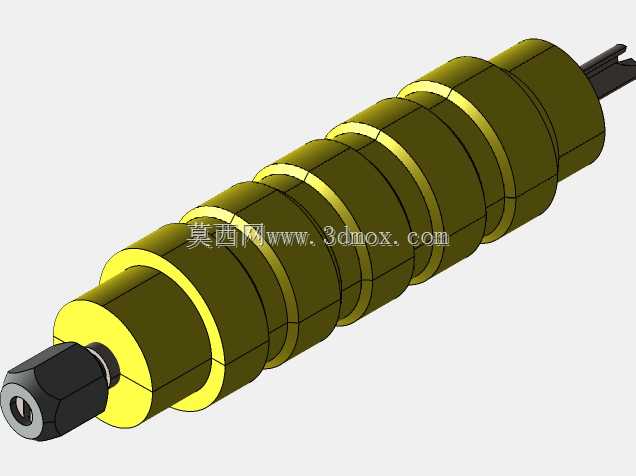

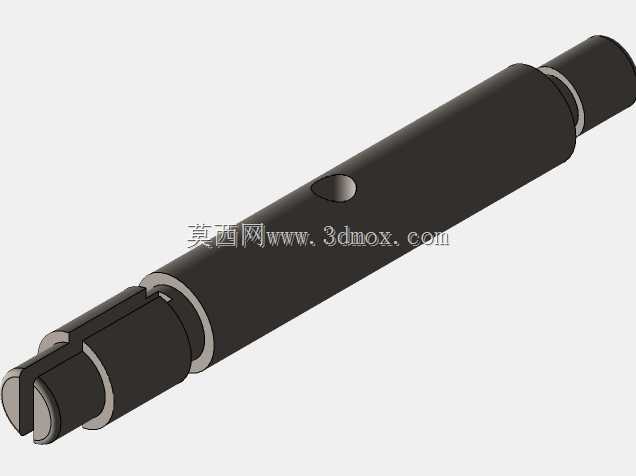

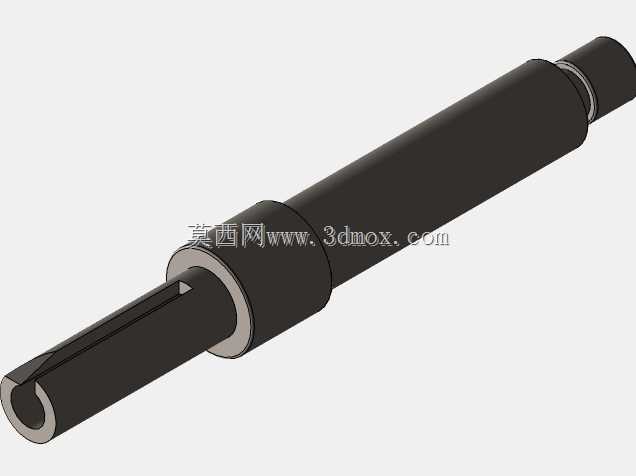

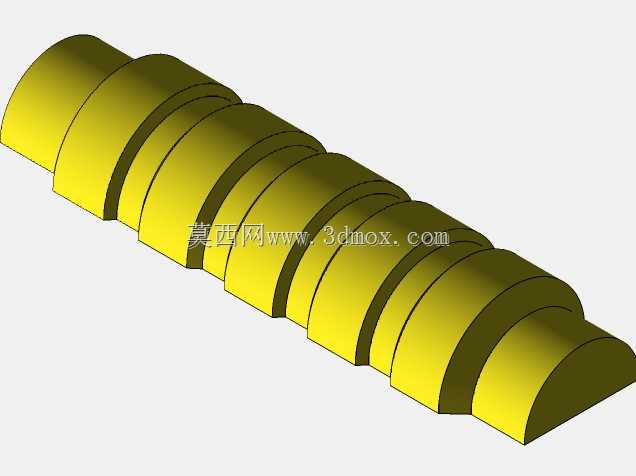

　　这款钻孔凿具的结构设计，完全围绕小直径深孔加工的现场痛点展开，在日常的设备维保、小型金属构件改制、薄板定位孔加工场景里，普通手持凿子很容易出现凿头偏移、孔口崩边、进凿方向歪斜的问题，尤其是在加工直径3到8毫米的装配定位孔时，单靠手持扶正很难保证孔的同轴度，往往需要反复修挫孔位，既浪费工时也容易导致零件报废。这款凿具在结构上做了多段式的同轴导向设计，主体杆身采用等直径阶梯轴结构，每一段导向环的外径都和对应加工场景的预制导向孔内径做公差匹配，作业时可以将导向段预先插入预制的导向套或者已加工的底孔内，从结构上限制凿头的径向摆动，不需要操作者全程靠手感扶正方向，哪怕是单手操作也能保证凿进方向和工件表面保持垂直。从功能特性来看，

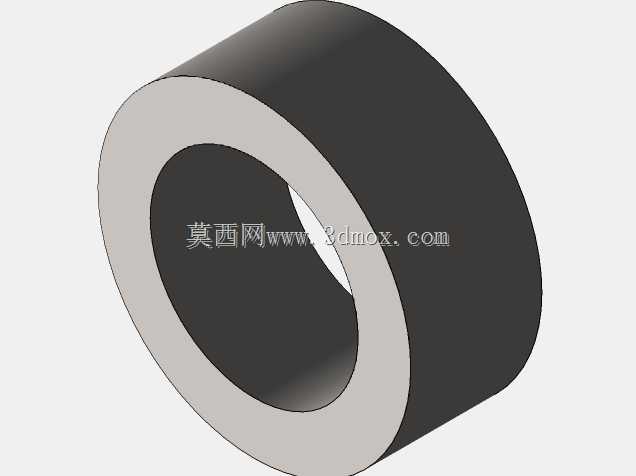

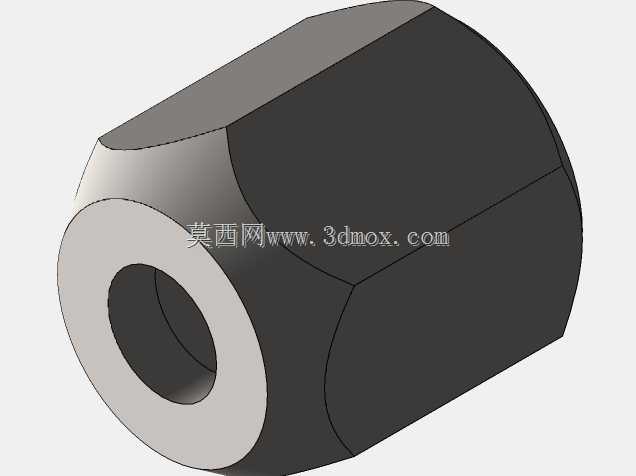

　　凿头部分采用了可拆卸的夹装结构，六角锁紧端可以根据加工需求更换不同刃口角度的凿头，针对薄板冲凿、深孔排屑、硬质材料凿削的不同工况，不需要更换整根凿具，只需要替换前端的工作头即可，夹装位置的锁紧螺母采用细牙螺纹设计，锁紧后不会因为凿击的反向冲击力出现松动，能有效避免工作头脱落的安全隐患。杆身的导向环采用分段间隔布置，相邻导向环之间预留了足够的排屑空间，凿削过程中产生的金属切屑可以顺着环间的空隙向外排出，不会因为切屑堵塞在导向段和孔壁之间导致卡滞，也能减少杆身和孔壁的摩擦阻力，降低凿进时的轴向推力需求。在安装边界和尺寸适配方面，整根凿具的最大外径不超过20毫米，总长度控制在180毫米左右，既可以满足最大50毫米深度的孔加工需求，

　　也能在狭小的设备安装空间内操作，不会因为杆身过长出现干涉。导向环的外圆做了0.2毫米的倒角处理，插入导向孔时可以自动找正，不会因为孔口的微小毛刺出现卡滞，杆身的尾部采用了和标准敲击工具匹配的平顶结构，端面做了淬火硬化处理，承受反复敲击时不会出现卷边、墩粗的问题，长期使用也能保证尾部端面的平面度，避免敲击时出现受力偏斜。设计过程中特意规避了传统一体式凿子的应力集中问题，杆身的每一处阶梯位置都做了R1.5的圆角过渡，凿击时的冲击力可以顺着杆身均匀传递到凿头位置，不会在阶梯截面处出现应力断裂，经过反复的受力仿真验证，在常规手工敲击的冲击力下，杆身的最大应力远低于材料的屈服强度，完全能满足日常维保、小批量加工的使用强度要求。实际使用时，

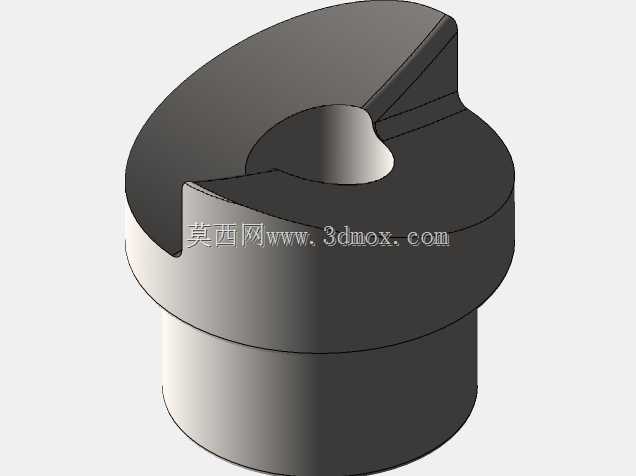

　　针对没有预制导向孔的薄板加工场景，还可以搭配对应的外导向套使用，将导向套吸附在工件表面的划线位置，凿具的导向段插入导向套内即可完成垂直凿孔，不需要提前打样冲眼定位，孔位的位置精度可以控制在0.1毫米以内，孔口的崩边范围不超过0.3毫米，后续不需要额外修挫就可以直接穿装螺栓或者定位销。针对深孔加工场景，分段式的导向结构可以随着凿进深度逐步跟进，当凿进深度达到第一个导向环的位置时，第二个导向环会进入已经加工完成的孔段内持续导向，全程都有径向约束，不会出现凿头走偏导致的孔壁倾斜、孔径超差问题，相比传统无导向的凿子，加工效率可以提升60%以上，孔位的合格率也能得到大幅提升。
