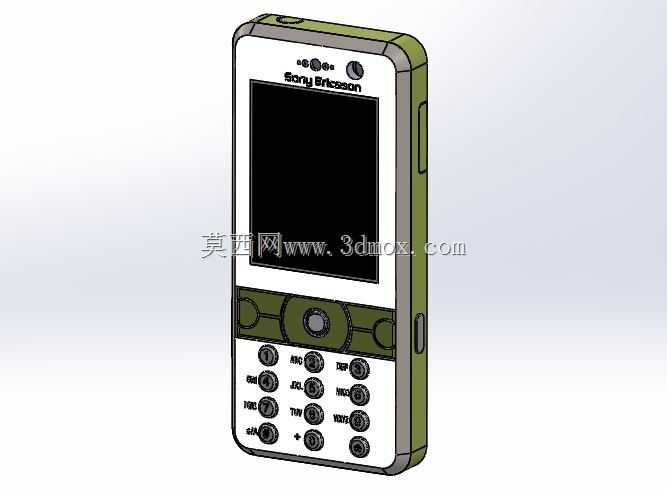

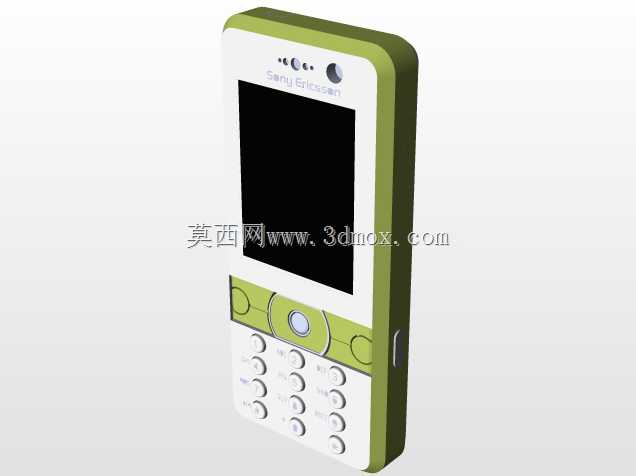

经典直板按键索尼爱立信K750i手机三维数模

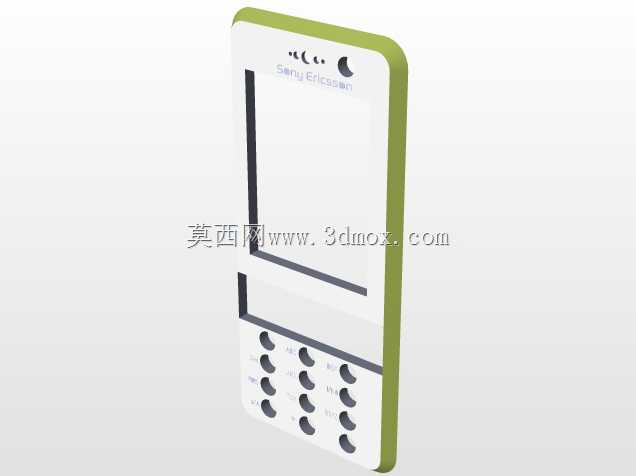

　　这款直板按键移动通讯终端的三维数模，完整还原了功能机时代经典机型的结构细节与装配逻辑，建模过程中严格参照实体设备的实测尺寸完成各部件的比例校准，可直接用于消费电子结构设计参考、复古数码产品复刻开发、通讯设备教学演示等场景。从结构拆分来看，数模包含前壳面板、屏幕模组、按键阵列、中框骨架、后壳电池仓、侧键组件、摄像头装饰件等全部独立零件，各零件之间的配合间隙按照实际量产机型的公差标准设定，按键与壳体的配合间隙控制在0.15mm以内，既还原了实体按键的按压行程空间，也保证了装配后无松垮晃动感的结构表现。外形尺寸上，整机长宽高参数完全匹配实体机型的100mm×46mm×20.5mm边界，屏幕区域占据机身正面上半部分约45%的面积，

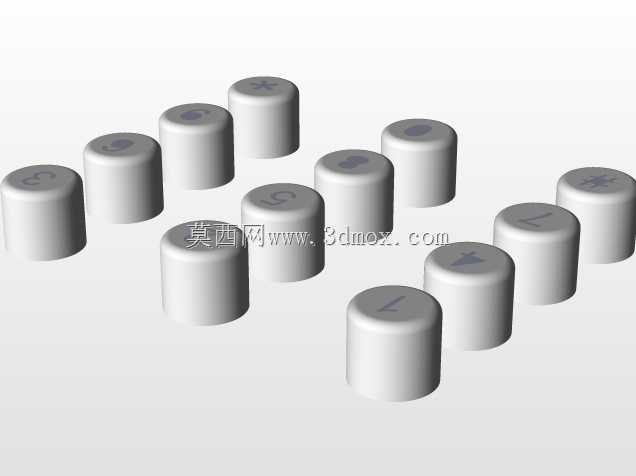

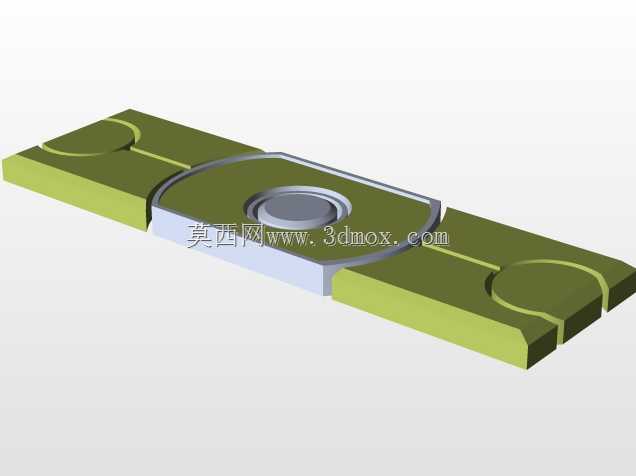

　　下方导航键区与数字按键区做了分区凸起设计，导航键周围的装饰环采用独立零件建模，还原了原机金属质感装饰件的装配层次，数字按键的字符凸起高度设定为0.2mm，与原机镭雕字符的触感表现一致。设计思路上，建模时优先保证外观曲面的连续性，机身侧边的圆弧过渡采用G2连续曲面构建，避免了棱角生硬的问题，中框部分的绿色装饰条做了嵌件装配结构，还原原机双色外观的拼接逻辑，机身顶部的电源按键、侧边的音量调节键与拍照快捷键都做了独立的限位结构，按键根部的悬臂结构也按照实际按键的弹性形变空间做了预留，可直接用于按键手感的模拟验证。从实际用途来看，这类经典功能机的三维数模，除了用于数码产品发展史的展示素材外，也能为当下复古风格消费电子的结构设计提供参考，

　　比如直板按键老人机、迷你备用机的开发过程中，可以参考这类成熟机型的按键布局、握持手感设计逻辑，其18mm左右的机身厚度在当下轻薄机型为主的市场中，反而能提供更扎实的握持感，按键的大尺寸设计也能降低误触概率。在装配逻辑上，数模完整还原了原机的螺丝固定点位，前后壳通过6颗M1.2的微型螺丝锁紧，电池仓位于后壳内部，可容纳原机标配的BST-37型号电池，电池触点的弹片结构也做了细节还原，摄像头模组位于机身背部上方，镜头保护盖的滑动结构也在数模中做了运动副预留，可直接用于滑动开合的动画模拟。机身正面的听筒出声孔做了阵列式的微孔建模，每个微孔直径0.8mm，按照原机的排布规则均匀分布在屏幕上方，底部的麦克风拾音孔也做了对应位置的结构预留，

　　侧键的防水胶圈槽位也在中框对应位置做了凹陷设计，还原原机基础生活防水的结构设计。对于结构设计从业者来说，这款数模的参考价值在于其成熟的直板机型内部堆叠逻辑，在有限的机身空间内，合理排布了屏幕、主板、按键板、摄像头、电池、天线等全部组件，各组件之间的避让间隙都控制在合理范围内，没有出现空间浪费或者结构干涉的问题，这种紧凑化的堆叠思路，同样适用于当下小型智能硬件、便携数码设备的结构开发。数模中的零件分模线也完全按照实际量产的注塑分模位置设定，前壳的分模线位于侧边圆弧的切线位置，不会在外观正面留下明显的合模痕迹，按键零件的进胶点位置也做了隐藏式设计，位于按键侧面与壳体配合的非外观面，保证外观面的光洁度。
