人体工学曲面按键式电视遥控装置结构设计

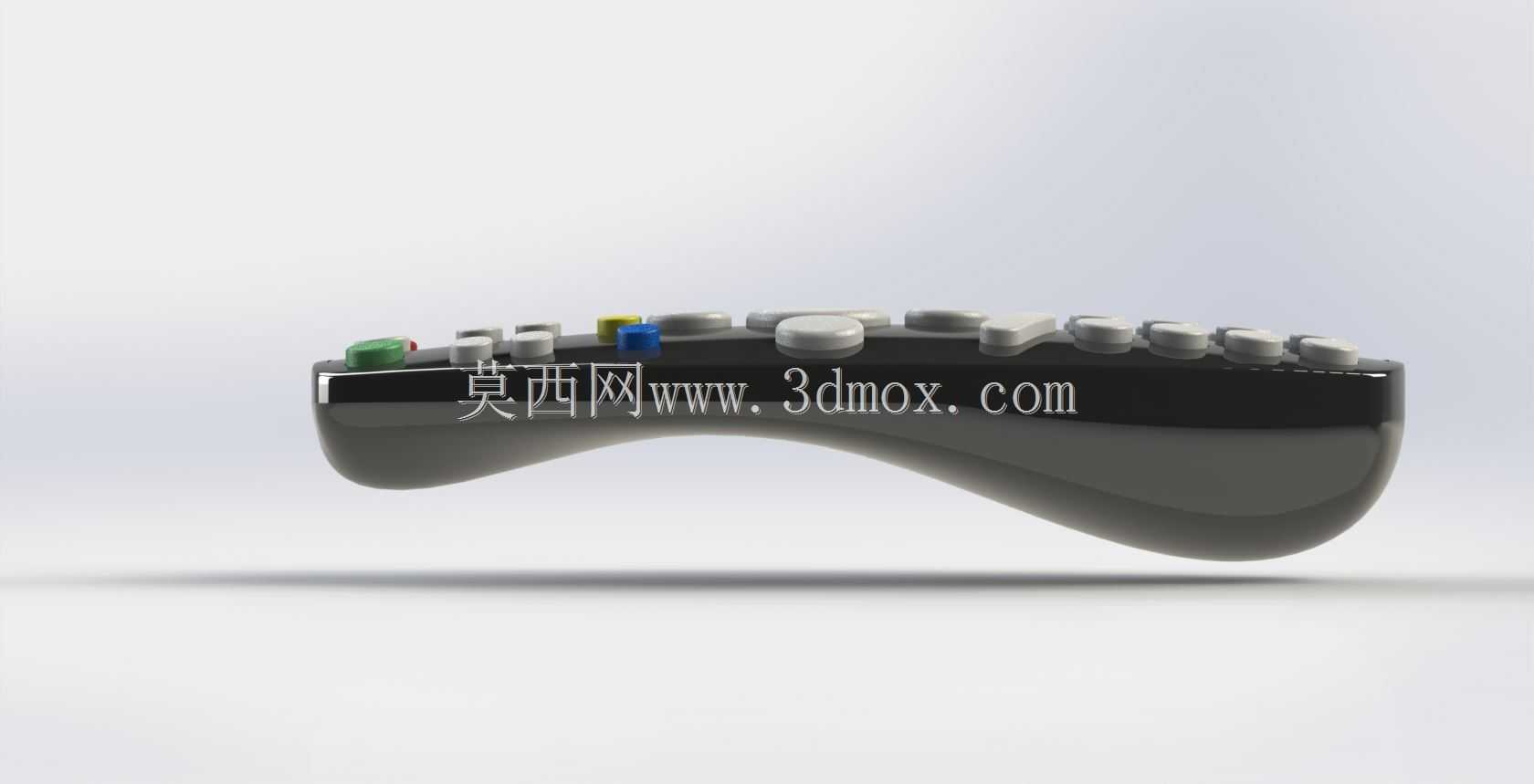

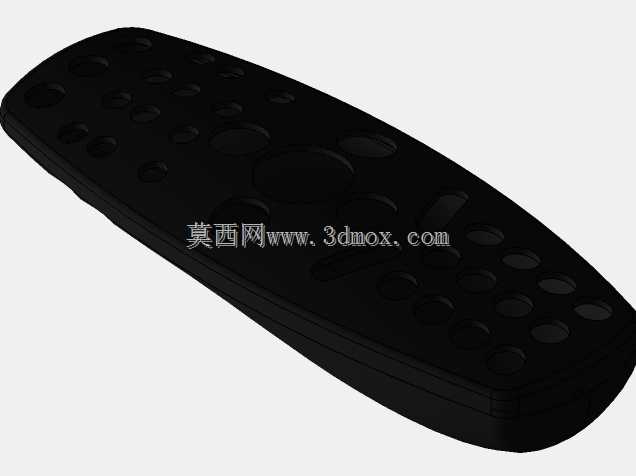

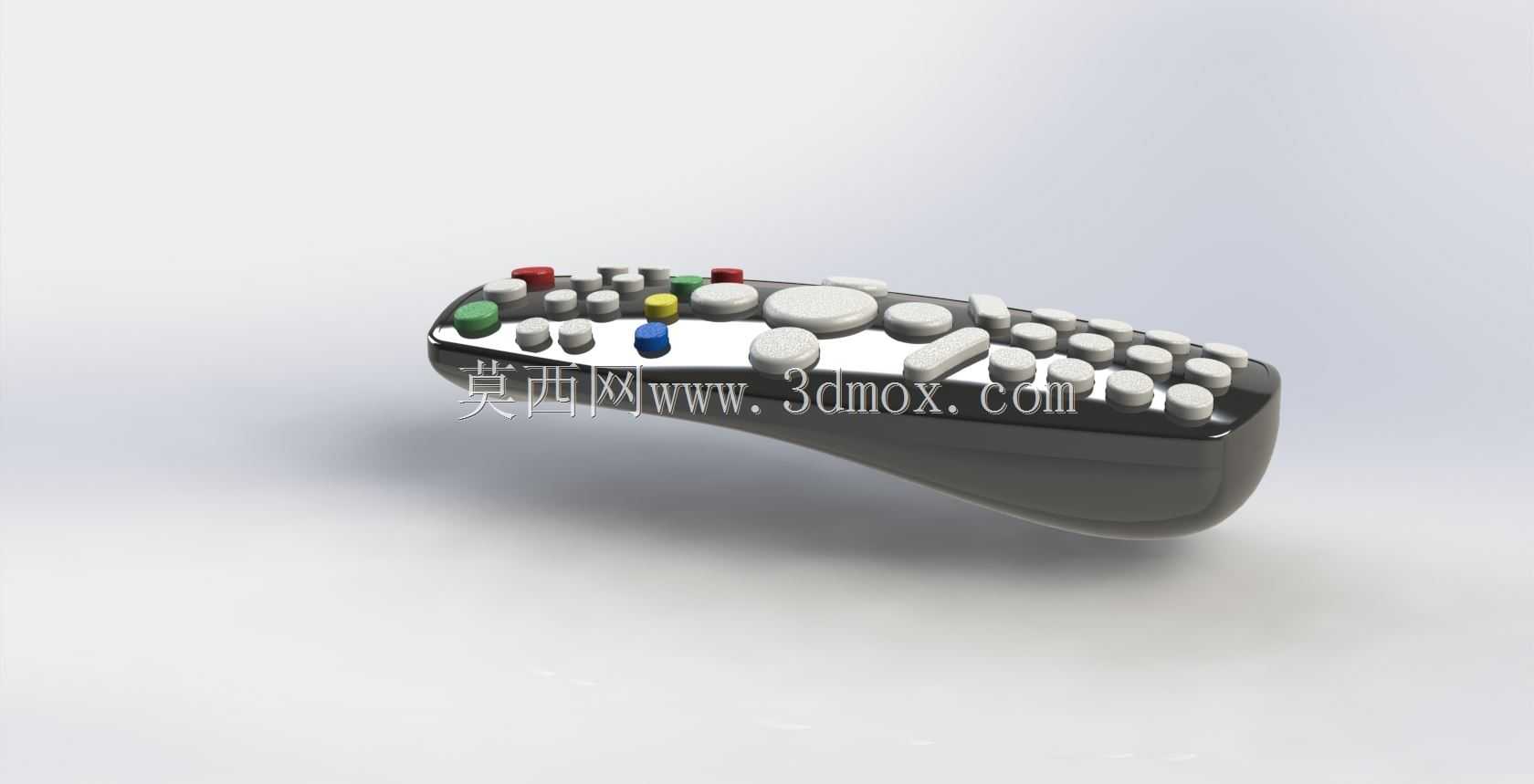

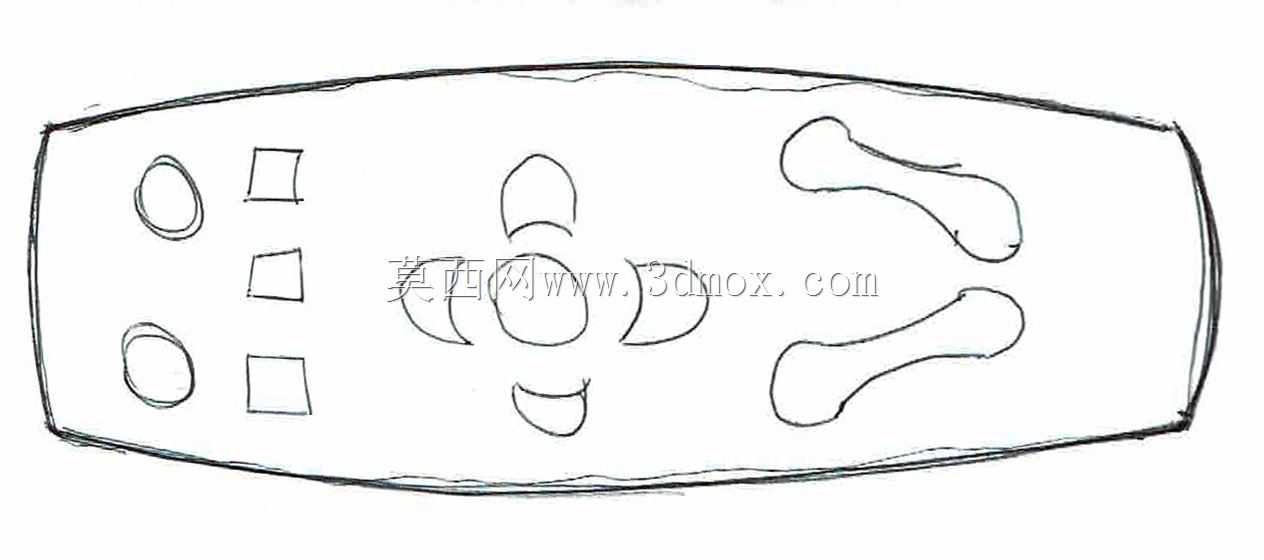

　　这款手持遥控装置的结构设计，核心围绕家庭客厅场景下的单手握持操作逻辑展开，日常使用中用户多以半躺、坐姿状态操作，握持时手掌自然贴合的弧度是壳体建模的核心基准，建模阶段先通过手部握持姿态的点云拟合出壳体主曲面，再逐步拆分上下壳的配合止口，避免出现硌手的棱角。从功能分区来看，按键区域按照使用频率做了梯度排布，最常用的频道切换、音量调节按键布置在拇指自然覆盖的核心操作区，功能按键、数字按键依次向远端排布，不同功能的按键做了高度差与色彩区分，用户无需目视即可通过触感识别按键位置，减少误触概率。壳体内部的结构设计充分考虑了装配公差，电池仓布置在握持区的下半段，既平衡了整机重量，也避免电池凸起破坏握持曲面的连续性，电池仓盖采用卡扣式配合，

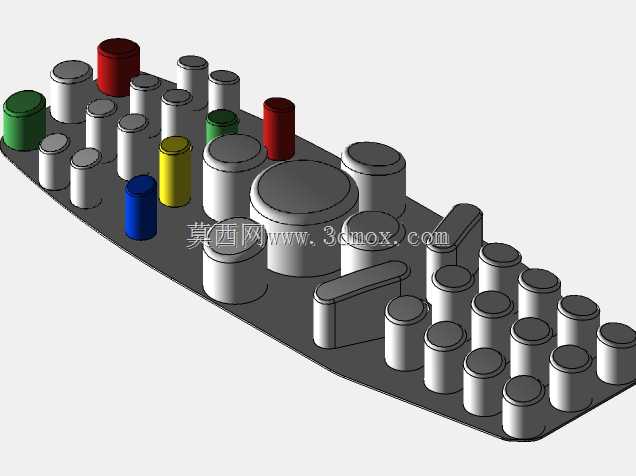

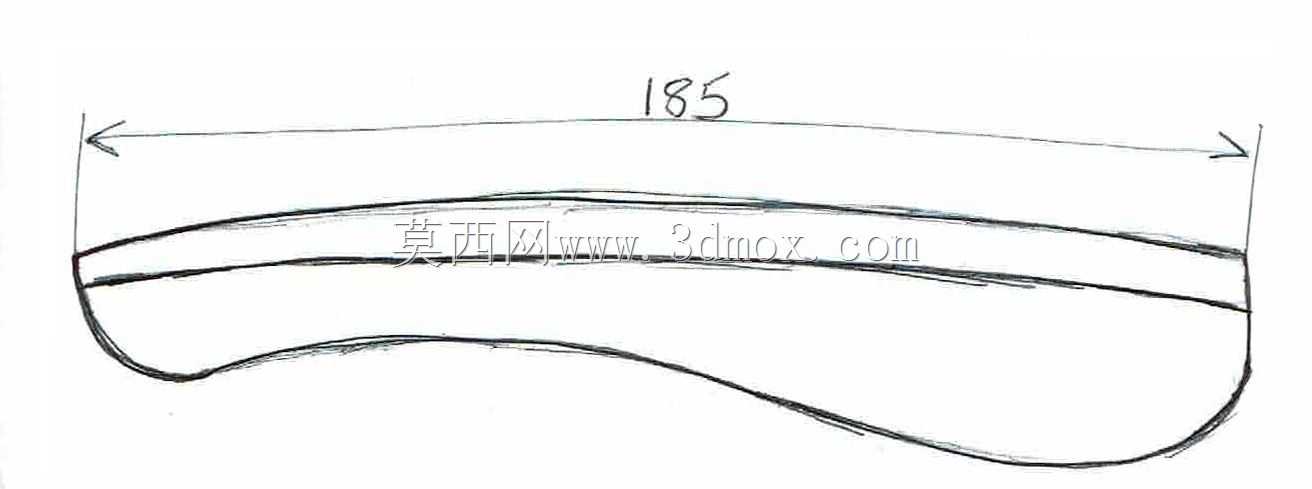

　　卡扣的扣合量控制在0.8mm，兼顾拆装便利性与装配后的紧固度，不会出现日常使用中仓盖松脱的问题。按键下方的导电胶层与PCB板的间距控制在1.2mm，保证按键按压行程在0.4-0.6mm区间，按压反馈清晰，不会出现卡键、按动无响应的问题，红外发射头布置在壳体前端的居中位置，发射角度覆盖水平±60度、垂直±30度范围，用户在客厅不同位置操作时，无需精准对准电视接收端即可实现信号传输。整机的外形尺寸控制在长度185mm、宽度52mm、最厚处28mm的范围内，握持时手掌的围度适配范围覆盖成年男性到女性的常规手型，不会出现手小用户握持不稳、手大用户按键局促的问题。上下壳的配合面做了0.3mm的错位止口，既可以隐藏装配缝隙，

　　也能提升壳体的整体抗扭强度，日常跌落至木质地板、地毯表面时，壳体边角做的R3圆角可以分散冲击力，避免壳体开裂、内部PCB板受冲击移位。建模过程中所有按键的拔模角度统一设置为1.5度，壳体外观面的拔模角度设置为1度，满足注塑生产的脱模要求，按键与壳体按键孔的单边间隙控制在0.15mm，既保证按键活动顺畅，也不会出现缝隙过大进灰的问题。前端红外发射窗口采用半透明PC材质的嵌件设计，与壳体的配合采用超声波焊接工艺，焊接筋的高度设置为0.6mm，焊接后溢料控制在隐藏的止口内部，不会影响外观面的整洁度。从实际使用场景出发，壳体表面做了细晒纹处理，握持时的摩擦力适中，手心出汗时也不会出现打滑脱手的问题，不同色彩的功能按键采用双色注塑工艺，

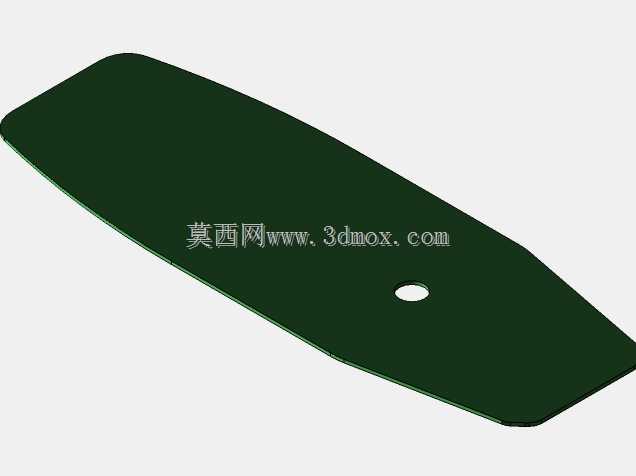

　　字符长期使用不会出现磨损脱落的情况，相比丝印字符的耐用性提升数倍。内部PCB板的固定采用3根定位柱加2颗螺丝的固定方式，定位柱与PCB板的定位孔单边间隙0.1mm，装配时可以快速定位，螺丝柱的外径设置为4mm，内径1.8mm，满足M2自攻螺丝的锁附强度要求，锁附扭矩控制在1.2kgf·cm，避免锁附过紧导致螺丝柱开裂。整机的重量控制在85g左右，单手握持长时间操作也不会出现手部酸胀的问题，重量分布上电池端占比55%，按键端占比45%，握持时的重心落在掌心位置，操作时手腕无需额外发力平衡设备重量。
