高性能跑车通风制动刹车盘结构设计

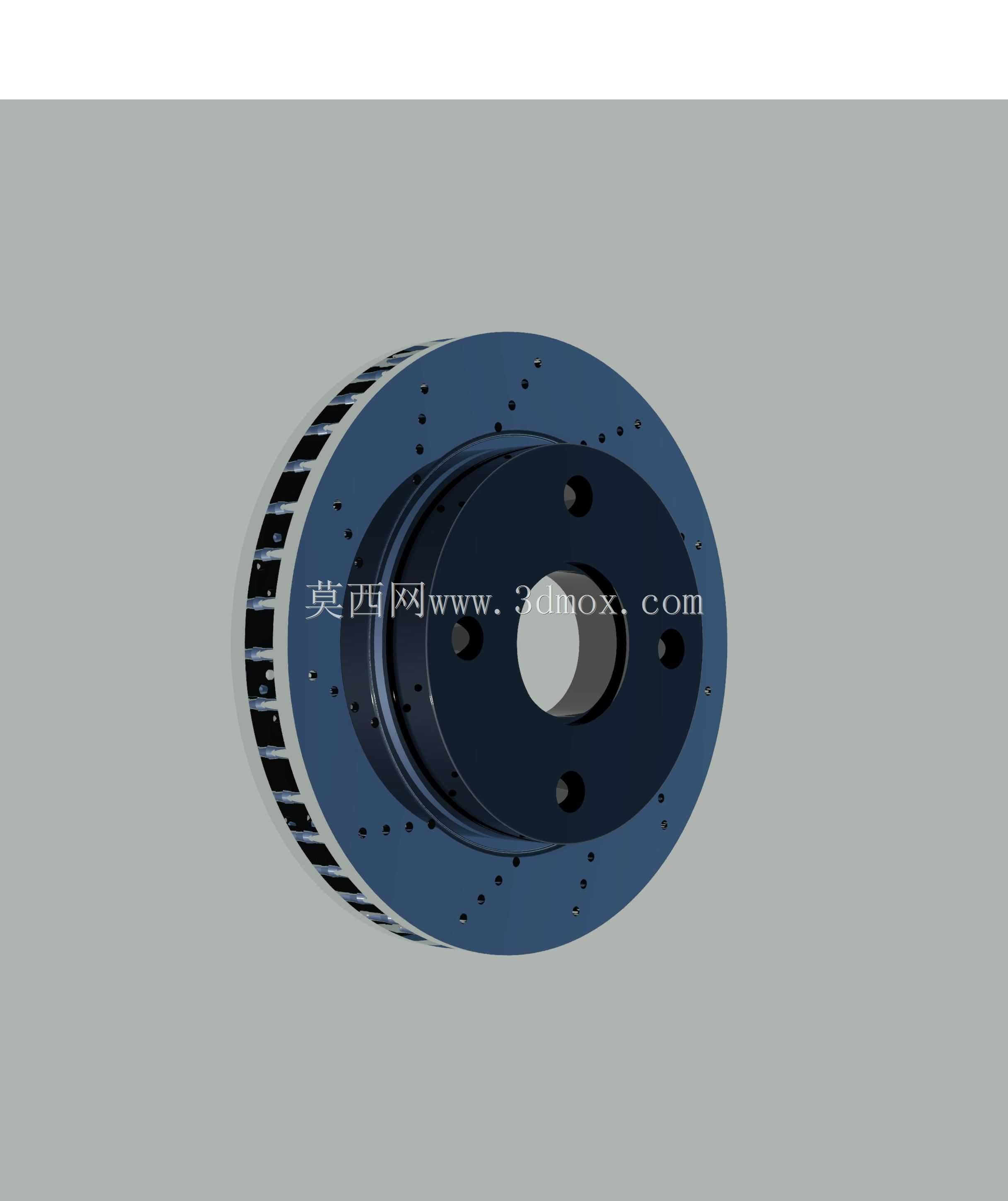

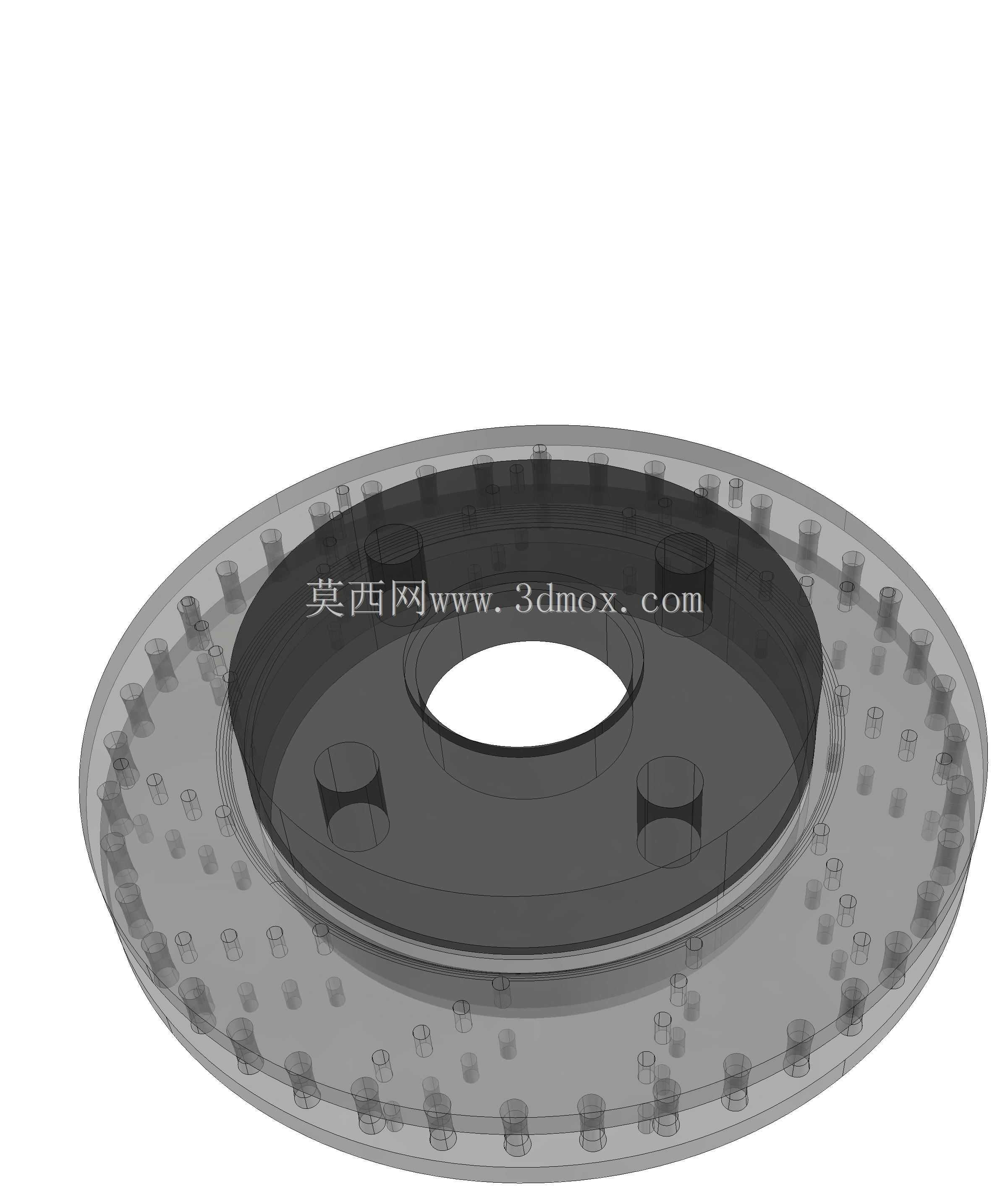

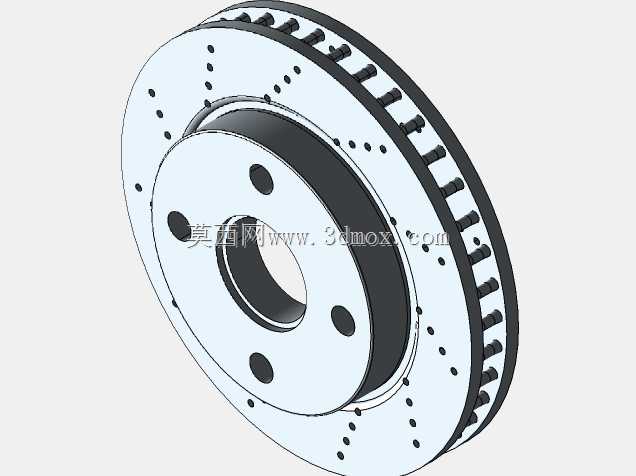

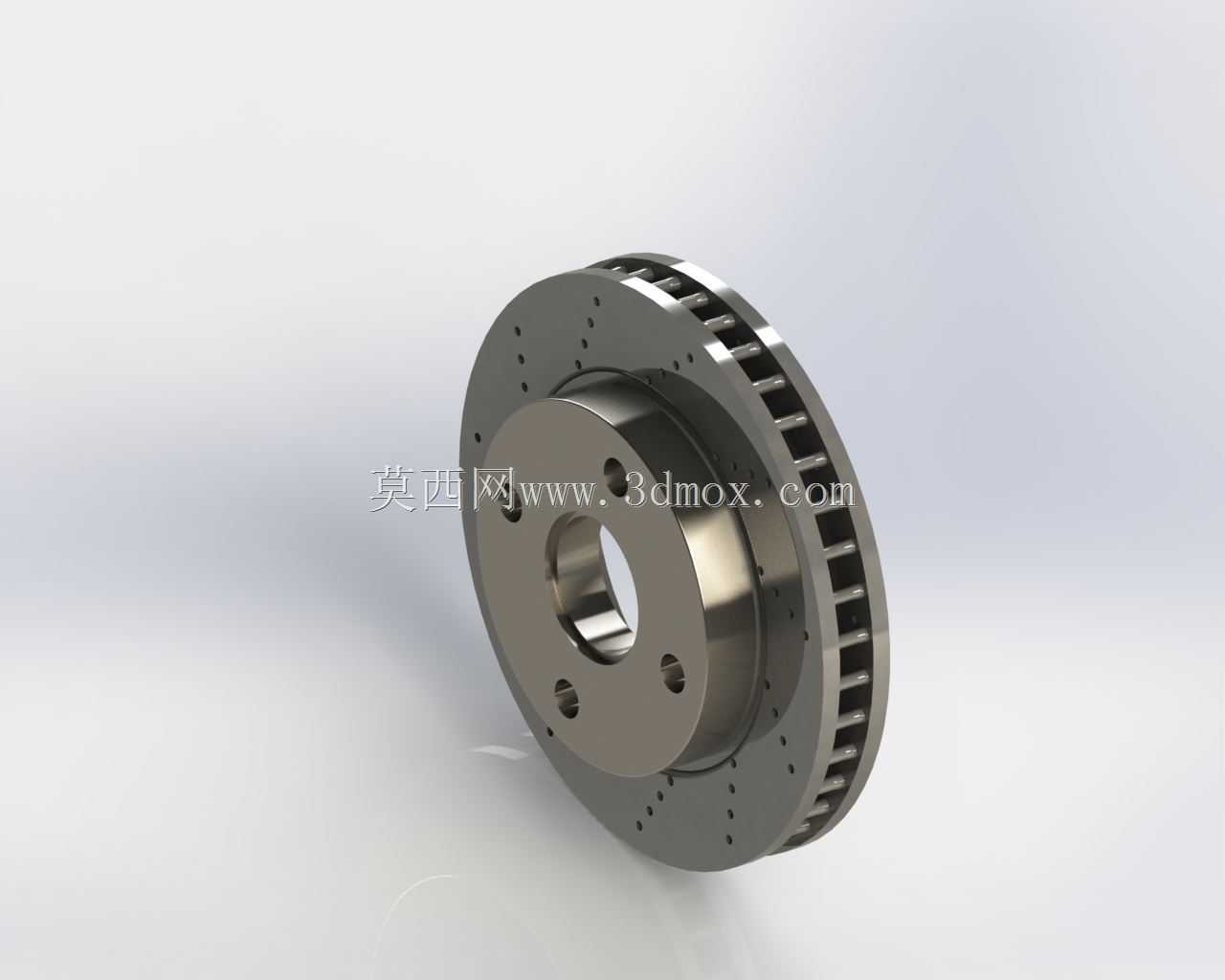

　　在高性能乘用车辆的制动系统开发环节，制动盘作为核心摩擦承载部件，其结构设计直接决定连续制动工况下的热稳定性、制动效能恒定性以及整车行驶安全冗余。这款面向跑车应用的制动盘，采用了主流的通风式结构设计，区别于普通家用车的实心制动盘，其内部沿周向均匀布置了径向散热风道，当车轮带动制动盘旋转时，风道内的空气会在离心力作用下形成持续的定向流动，将制动摩擦产生的大量热量快速带出，避免连续高强度制动下出现热衰退、制动盘翘曲变形甚至摩擦片烧蚀的问题。

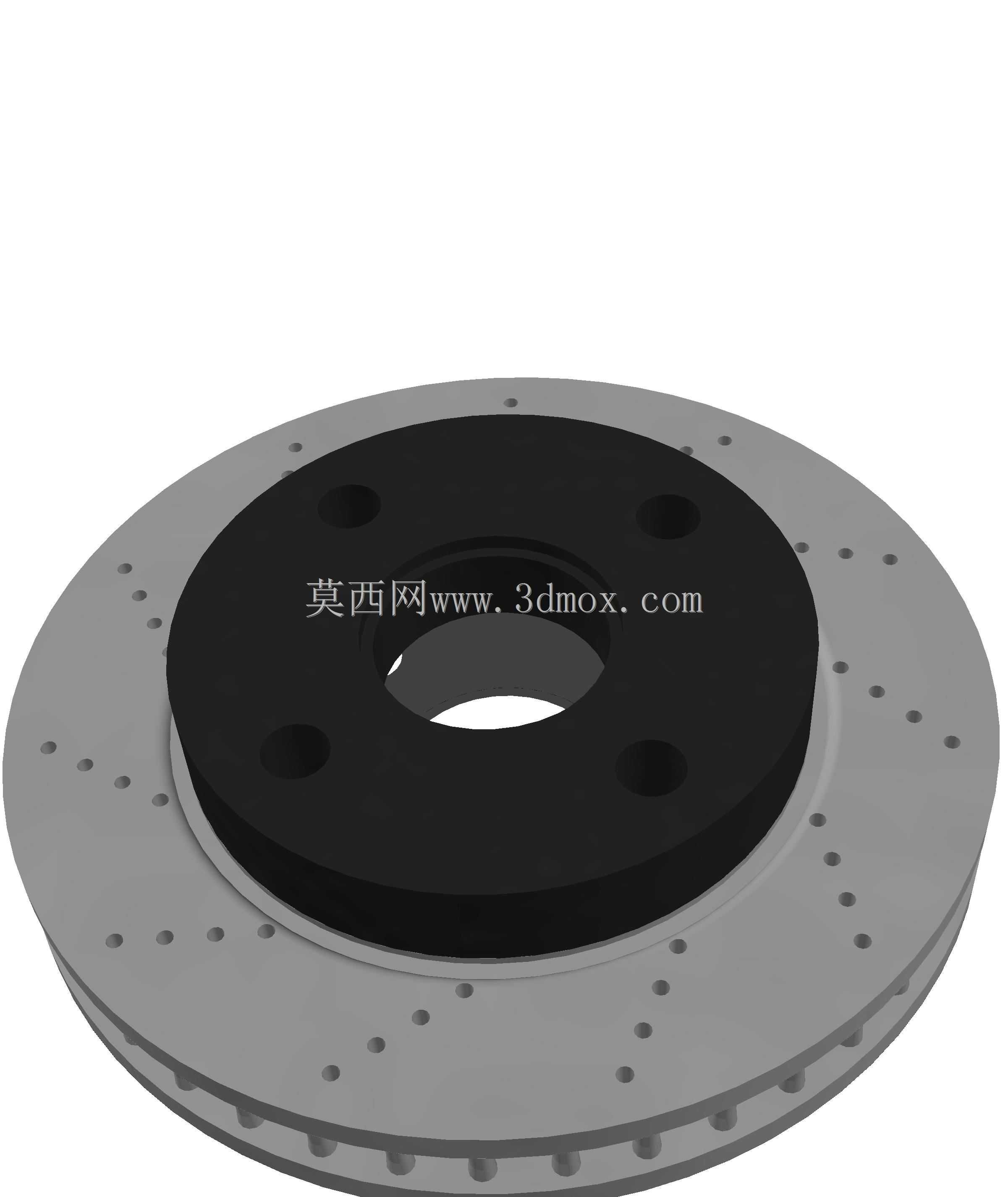

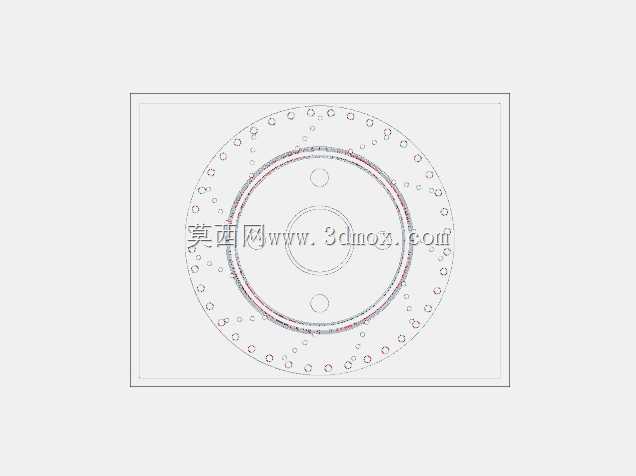

　　从安装边界来看，该制动盘的中心定位凸台采用了与跑车轮毂轴承单元匹配的高精度配合尺寸，中心安装孔的公差带严格按照过渡配合要求设计，保证制动盘与轮毂轴的同轴度，避免高速行驶时出现制动抖动问题；凸台上均匀分布的螺栓过孔，位置度公差控制在0.02mm以内，能够与轮毂法兰的安装螺栓精准对位，装配时无需额外修配即可保证端面跳动量符合设计要求，减少后期制动踏板抖动、方向盘摆振的故障概率。制动盘的摩擦工作面采用了交叉钻孔的结构设计，这些均匀分布的小孔一方面可以在制动时快速排出摩擦片与盘面之间的磨屑，避免磨屑在摩擦面间形成磨粒磨损，延长摩擦片和制动盘的使用寿命；另一方面，钻孔结构进一步增加了盘面的散热面积，同时在雨天行驶时能够快速破除摩擦面间的水膜，缩短湿滑路面的制动距离，提升行车安全性。

　　设计过程中，首先需要根据目标车型的整备质量、最高车速、最大制动减速度等参数，计算制动过程中需要耗散的动能，以此确定制动盘的有效摩擦半径、盘体厚度以及通风道的截面尺寸，保证制动盘的热容量能够满足连续10次全力制动的温升要求，避免盘面温度超过材料的居里点导致摩擦系数骤降。其次，通风道的叶片角度经过反复优化，采用了后倾式的叶片设计，相比直叶片结构，在相同转速下能够提升30%左右的通风流量，同时降低风道内的气流紊流噪声，减少高速制动时的风噪问题。制动盘的外缘采用了均匀分布的散热齿结构，进一步增大了盘体与空气的接触面积，同时在盘体与中心安装凸台的连接位置，采用了变厚度的过渡结构，通过有限元热应力分析优化过渡圆角，减少冷热交替过程中产生的热应力集中，避免制动盘在长期使用后出现径向裂纹。

　　在实际装车应用场景中，这类高性能制动盘主要匹配大马力跑车以及赛道改装车辆，这类车辆的行驶工况相比普通家用车更加极端，频繁的急加速、急制动会让制动系统长期处于高负荷状态，普通实心制动盘很容易因为散热不足出现热衰退，导致制动距离大幅增加，而这款通风钻孔制动盘的结构设计，能够在连续赛道驾驶工况下保持稳定的制动效能，即使在多次全力制动后，盘面温度依然能够维持在摩擦材料的最佳工作区间内。同时，盘体的材质选用了高碳合金铸铁，相比普通灰铸铁材料，其高温下的耐磨性和抗热变形能力提升了40%以上，能够承受更高的制动压力和摩擦温度，配合高性能刹车片使用时，能够提供更线性的制动脚感，让驾驶员可以更精准地控制制动力度，满足激烈驾驶时的操控需求。

　　从装配维护的角度来看，该制动盘的安装尺寸完全兼容对应车型的原厂卡钳和轮毂规格，不需要额外加装桥位或者改装轮毂即可直接替换原厂制动盘，降低了升级改装的门槛。盘体的摩擦面在出厂前经过了高精度的平面磨削加工，端面跳动量控制在0.01mm以内，装配后不需要进行额外的光碟加工即可直接使用，减少了维修装配的工时。同时，钻孔的边缘都经过了倒角处理，避免了应力集中导致的钻孔周边开裂问题，延长了制动盘的使用寿命。在日常使用中，这类通风制动盘的散热特性也能够减少制动粉尘的附着，保持轮毂的清洁度，同时稳定的摩擦特性也能够减少制动异响的发生概率，提升日常行驶的驾乘质感。
