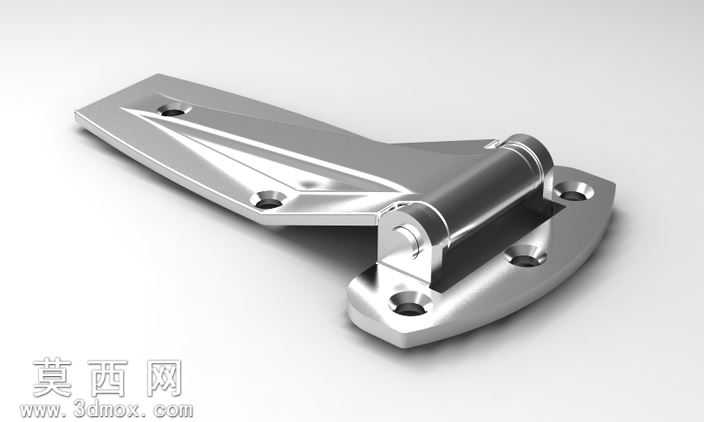

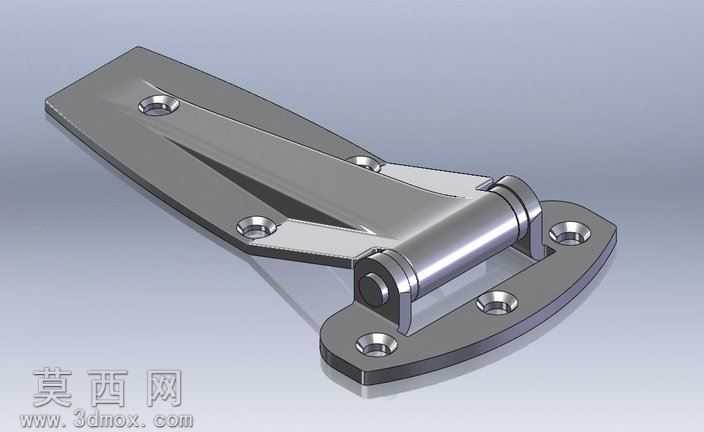

不锈钢冲压表带铰链三维设计模型

本模型为不锈钢冲压成型的表带式铰链，整体采用三维参数化建模方式完成，建模过程中严格遵循冲压钣金件的工艺特性，对每一处折弯、冲孔、卷边结构都做了工艺合理性校验，确保模型结构可直接对接实际冲压生产流程。模型外观渲染采用金属不锈钢材质，还原了冷轧不锈钢板经冲压成型后的哑光金属质感，对合页转轴处的配合间隙做了精准还原，既呈现出金属构件的硬朗质感，也体现了活动铰接结构的装配精度。从结构设计来看，该铰链分为两个安装页片与中间铰接转轴三部分，其中长页片采用加强筋冲压结构，在不增加板材厚度的前提下大幅提升页片的抗弯折强度，页片上的安装沉孔采用冲压一次成型设计，沉孔深度与通用紧固件的端头尺寸完全匹配，安装后可实现紧固件端头与页片表面齐平，避免突出剐蹭。短页片采用圆弧收边设计，适配弧形安装基面的贴合需求，中间铰接部分采用卷圆包轴结构，转轴与页片卷圆部位的配合公差经过合理设定，既保证铰链转动时的顺滑无卡顿，也避免间隙过大导致的铰接松动问题。设计过程中优先考虑冲压工艺的实现难度，所有折弯角度均控制在常规冲压设备的加工范围内，无特殊异形结构，无需定制特殊冲压模具即可完成生产，页片边缘均做了冲压倒钝处理，避免锐边割伤的安全隐患。整体结构兼顾了承重性能与外观简洁性，表带式的页片造型既提升了铰链的视觉精致度，也通过多段式的结构分散了承重时的应力集中点，相比普通平板铰链拥有更长的使用寿命与更强的抗形变能力，可广泛应用于各类需要频繁开合的门窗、设备舱门等场景。
