180度开启隐藏式门铰链结构设计

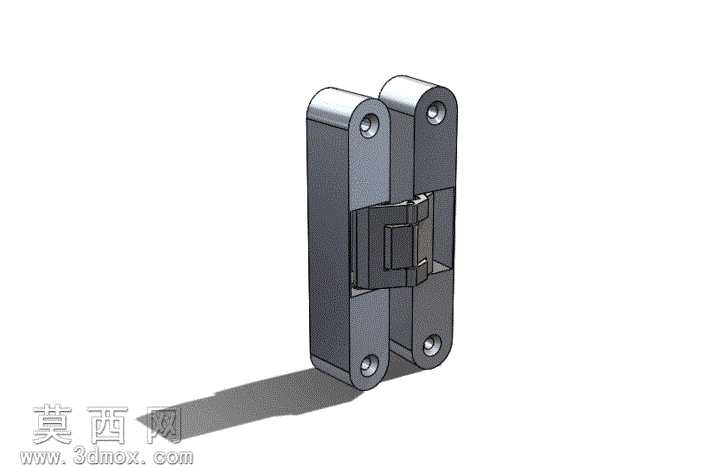

本款隐藏式门铰链采用三维参数化建模完成，整体建模过程严格遵循实际五金加工的尺寸公差要求，先通过草图绘制勾勒出铰链左右两个对称安装臂的轮廓，再通过拉伸、切除等基础特征构建主体结构，针对中间的联动转轴结构，采用同轴心配合约束完成多零件的装配校验，确保各转动部件无干涉。建模过程中对铰链的金属材质进行了精细化设置，主体安装臂采用锌合金材质参数，调整金属粗糙度与反射率参数，还原压铸五金的哑光金属质感，中间的卡扣锁定结构采用高强度工程塑料的材质参数，通过不同材质的视觉区分清晰展现铰链的内部组成。渲染阶段采用工作室环境光，添加柔和的地面阴影效果，多角度呈现铰链闭合与开启180度状态下的结构形态，清晰展示隐藏安装后与门板齐平的外观优势。结构设计上，该铰链采用对称式双转轴联动结构，左右安装臂分别通过四颗沉头螺丝与门板、门框固定，中间的多段式联动卡扣可实现180度的大角度开启，闭合状态下整体结构完全嵌入门板与门框的预装槽内，外部无外露零件，兼顾美观性与防盗性能。设计过程中重点校验了铰链转动过程中的行程轨迹，确保开启与闭合过程中不会与门板、门框发生刮蹭，同时在转轴位置添加了阻尼结构的特征预留，可适配不同重量的室内门、橱柜门使用需求，整体结构紧凑，安装后可完全隐藏，适配现代简约风格的家装与商用空间的门窗安装需求，模型完成后经过多次装配干涉检查，所有配合间隙均控制在五金件合理公差范围内，可直接用于生产开模的参考或者家装五金选型的效果展示。
