带可调夹的四端口USB集线器结构设计

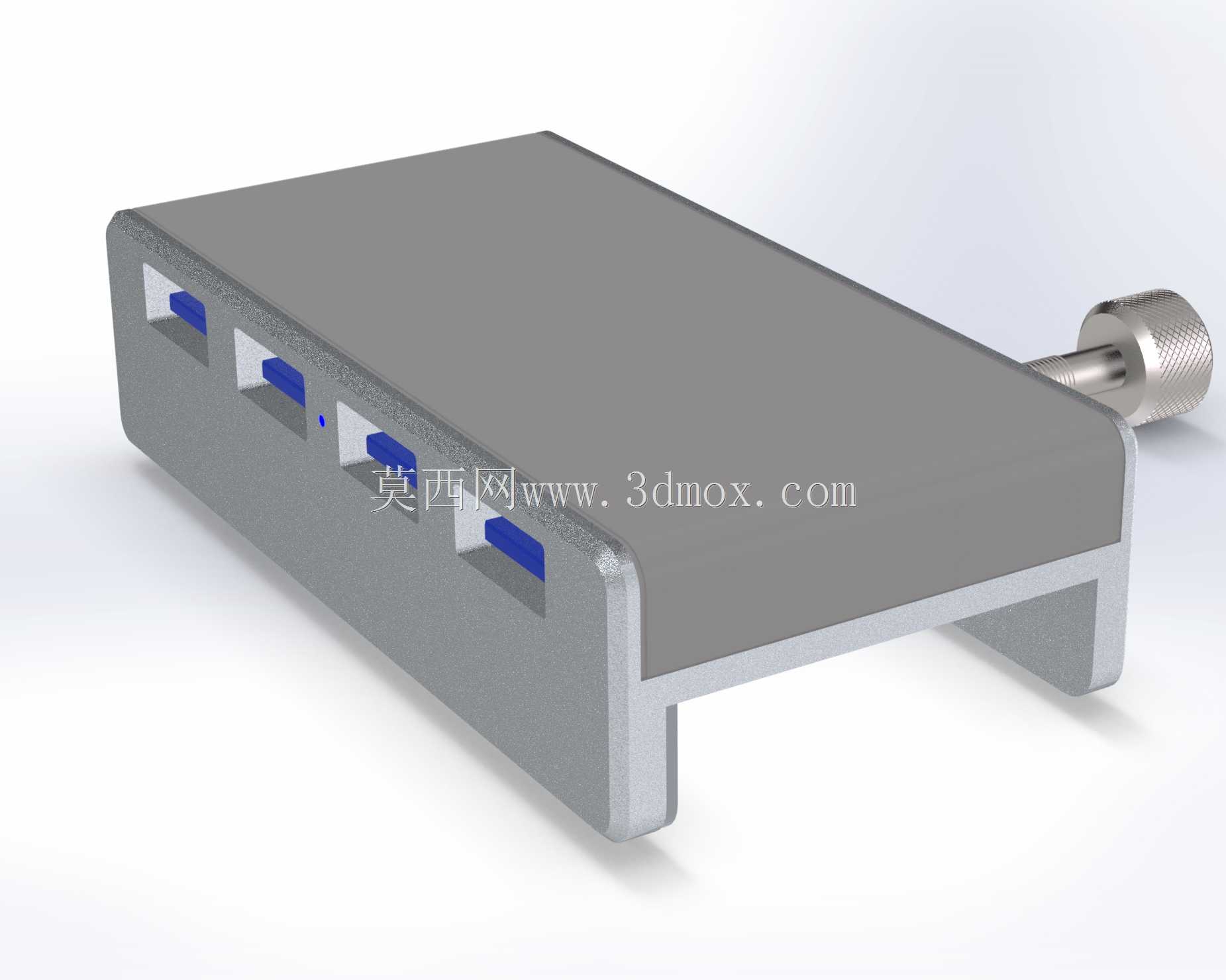

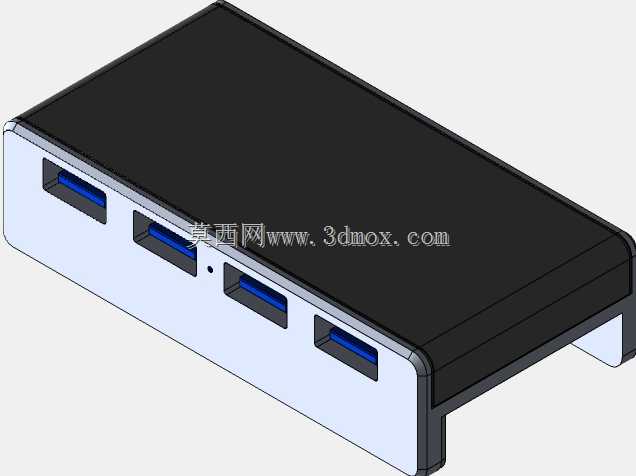

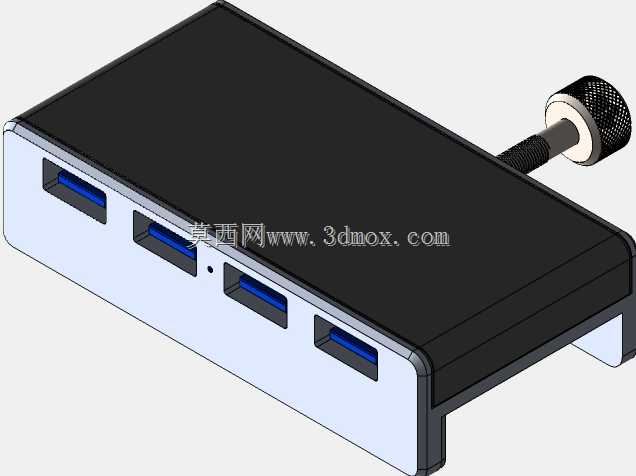

　　在工业现场调试、桌面办公外设扩展、测试台架设备接驳这类场景里，经常会遇到设备端USB接口数量不足、外接设备插拔位置受限的问题，常规直插式USB集线器要么只能平放在桌面占用操作空间，要么线材拉扯容易导致接口松脱，带夹持固定结构的多端口USB集线器就是针对这类痛点做的结构优化设计。这款四端口USB集线器在常规USB扩展功能的基础上，集成了10-30mm行程的可调夹持结构，不需要额外打孔或者粘贴固定，就可以直接夹在工作台边缘、设备机柜侧板、显示器支架边框这类厚度在夹持范围内的结构上，把扩展接口固定在操作人员顺手的位置，避免集线器随线材拖拽滑落，也能减少桌面零散配件的占用空间。从结构设计逻辑来看，主体外壳采用上下扣合的铝合金型材结构，

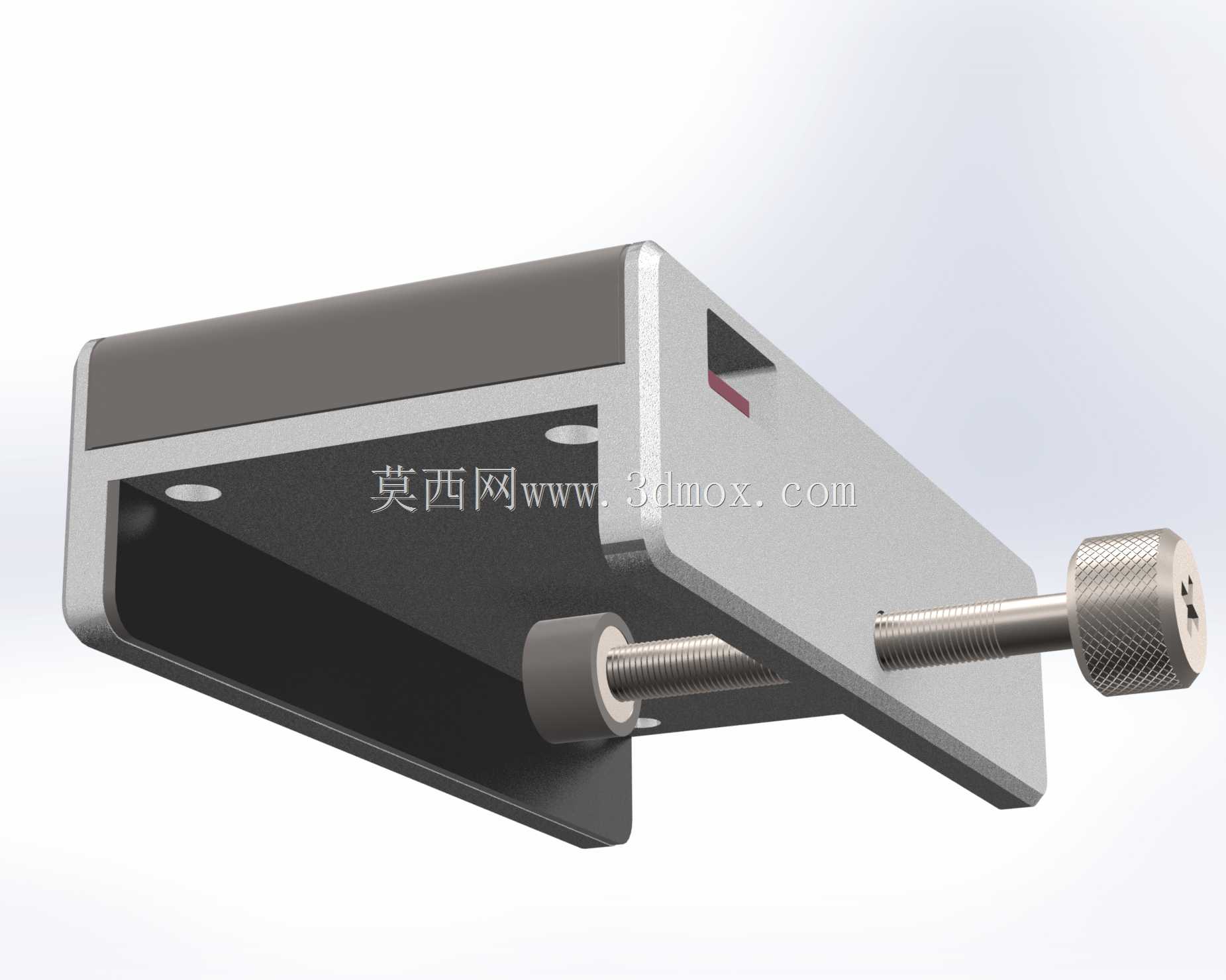

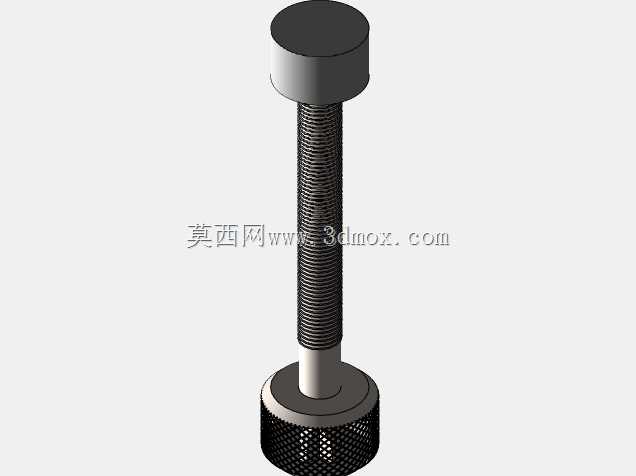

　　既可以保证内部PCB板的屏蔽防护，避免工业现场的电磁干扰影响USB信号传输稳定性，也能通过金属壳体提升散热效率，多设备同时接入时不会因为积热导致传输掉速。四个USB输出端口沿壳体侧面等距排布，端口之间预留了足够的间距，即使是尺寸偏大的U盘、无线接收器这类外设，也不会出现相邻端口互相遮挡无法同时插入的问题，每个端口旁设置了独立的状态指示灯，接入设备正常工作时会有灯光提示，方便排查接口连通性问题。尾部的可调夹持结构采用金属旋钮锁紧设计，夹头内侧做了防滑胶垫，夹持时不会刮伤被固定的安装面，同时旋钮的滚花处理可以让操作人员不用借助工具，徒手就能完成锁紧和松开的操作，调整安装位置时非常便捷。在安装边界的尺寸控制上，

　　主体壳体的厚度控制在15mm以内，夹持结构完全收回时整体外伸长度不超过120mm，夹在台架边缘时不会突出过多影响周边设备的操作，夹持结构的张开范围覆盖10mm到30mm的厚度区间，适配绝大多数办公桌面、工业铝型材框架、设备机柜侧板的厚度规格，不需要额外定制安装转接件就能直接固定使用。从实际使用的适配性来看，这款集线器的结构设计兼顾了固定场景和临时移动使用的需求，不需要夹持固定时，底部的两个支撑脚可以让集线器平稳放置在平面上，作为普通桌面集线器使用，夹持结构不会影响平面放置的稳定性。内部PCB的布局上，将接口电路部分和夹持结构的受力区域做了分隔，夹持锁紧时的外力不会直接传导到电路板和接口焊盘上，避免长期使用后因为夹持应力导致焊盘脱焊、

　　接口松动的问题。端口的插拔寿命按照常规工业外设的使用频次做了结构强化，接口金属外壳和壳体之间做了定位卡合，频繁插拔外设时接口不会出现移位，信号传输的稳定性更有保障。在工业测试台架的应用场景里，这类带固定结构的集线器可以直接夹在测试工装的边框上，把测试用的USB采集设备、调试烧录器、加密狗这类外设统一接在集线器上，不需要每次调试都弯腰找主机上的接口，也能避免台架上的线材杂乱缠绕，整理线束时只需要把集线器固定在合适位置，统一梳理接入的线材即可，大幅提升现场调试的效率。桌面办公场景下，夹在显示器支架或者桌面升降台的边缘，可以把U盘、鼠标接收器、有线耳机这类常用外设的接口移到桌面上方的顺手位置，不用低头到主机背面找接口，也能减少桌面线材的拉扯，避免不小心碰掉线材导致数据传输中断。
